PRUEBAS PREVIAS (fig. 1, pág. 2)
Antes de proceder a la ejecución de la instalación comprobar
que todas las piezas fijas y móviles de la estructura a automatizar
están perfectamente eficientes y que esta última cumple con las
normativas vigentes. A tal fin comprobar que:
- la superficie de la cancilla corredera 'A' debe ser lisa y sin salientes,
hasta la altura de 2,5 m desde el suelo. Pueden considerarse
lisas incluso salientes de la superficie de la cancilla de hasta 3
mm con tal que los cantos estén redondeados.
Si la superficie de la cancilla no está lisa, toda su altura, hasta
el límite de 2,5 m del suelo, se debe proteger no con uno, sino
con dos de los dispositivos siguientes:
a) Fotocélulas
b) Borde sensible;
- la distancia 'B' entre las piezas fijas y las piezas correderas no
debe ser mayor que 15 mm;
- la guía de deslizamiento 'C', a ser posible de sección redonda,
se debe fijar en el suelo de forma estable e indeformable,
totalmente expuesta y sin defectos tales que puedan obstaculizar
el movimiento de la cancilla;
- con la cancilla cerrada debe quedar un espacio libre 'D', en toda
la altura de la parte delantera de la cancilla, de 50 mm como
mínimo, mientras que el tope mecánico 'E' al final de la carrera
de cierre se debe disponer en la parte de arriba de la cancilla;
- el espacio libre 'D' se puede tapar con un elemento elástico
indeformable 'F' o mejor aún con un borde de protección;
• Durante el movimiento de apertura, si la cancilla se desliza cerca
de un cercado 'G' con elementos verticales o con espacios libres,
hace falta disponer una protección adecuada según el caso:
INSTRUCCIONES PARA LA INSTALACIÓN

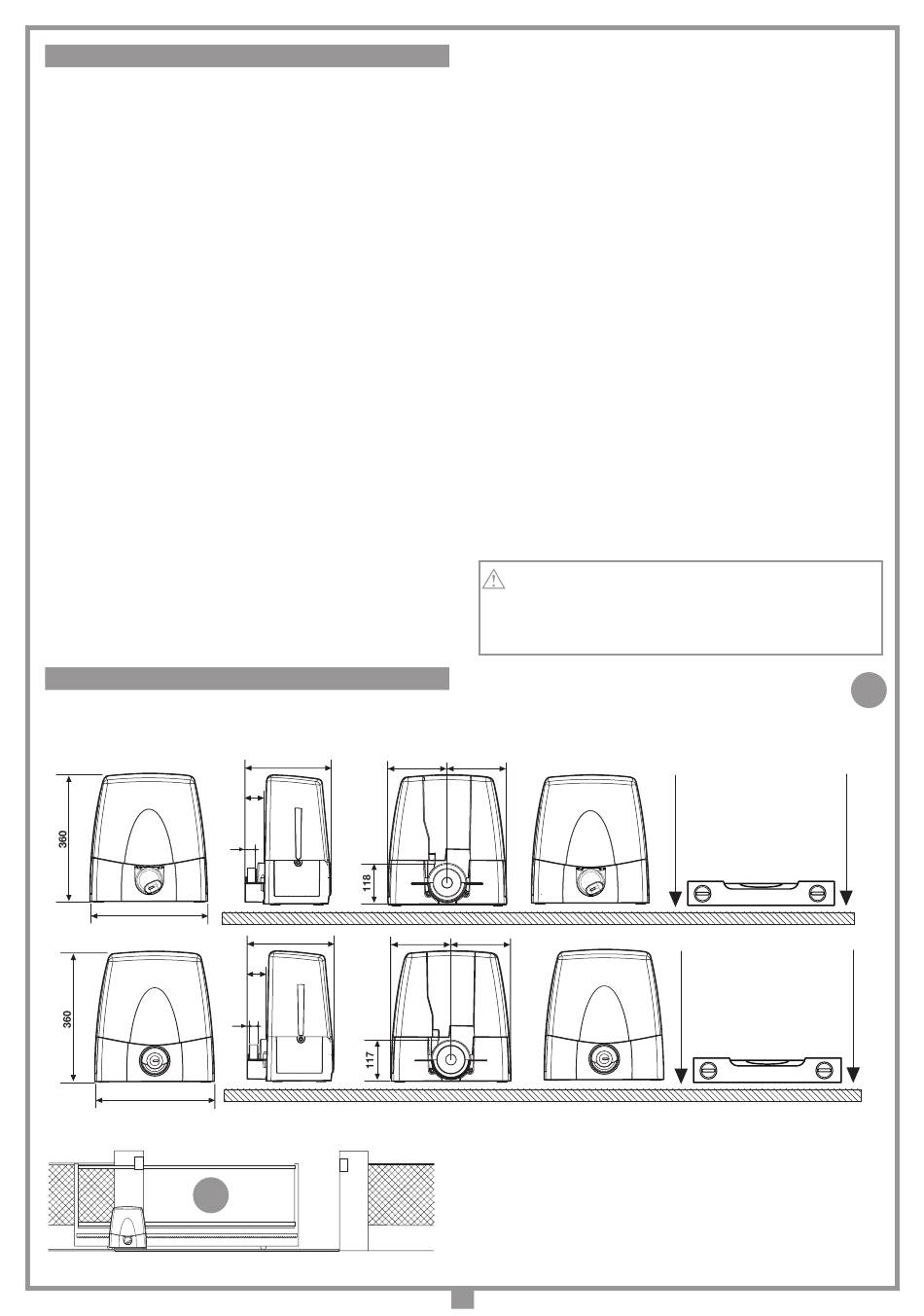

Dimensiones maximas y instrucciones para la colocación del grupo
• El motorreductor debe instalarse respetando el posicionamiento correcto: perpendicular al terreno, de pie sobre la superficie plana.
30
340
330
5
256
56
240
65
25
5
1. distancia 'H' mayor que 500 mm: ninguna protección;
2. distancia 'H' de entre 500 y 300 mm: se debe incorporar una
red de alambre 'I' o un elemento metálico agujereado 'L' cuyas
aperturas no permitan el paso de una bola 'M' de 25 mm de
diámetro.
3. distancia 'H' menor que 300 mm:
se debe incorporar una red de alambre 'I' o un elemento
metálico agujereado 'L' cuyas aperturas no permitan el paso
de una bola 'M' de 12 mm de diámetro. Los alambres de la
red 'I' no deben tener una sección menor que 2,5 mm
grosor de los elementos metálicos agujereados 'L' no debe
ser menor que 1,2 mm. Más allá del límite de 2,5 m desde
el suelo en el tramo 'P' de deslizamiento de la cancilla estas
protecciones no son necesarias.
• Comprobar el deterioro de las piezas viejas eventuales,
desgastadas de la cancilla y de ser necesario proceder a
sustituirlas y lubricarlas.
• Comprobar la puesta a nivel 'N' de la guía.
• Los patines o rodillos de guía superiores 'O' deben tener el juego
correcto al correr la cancilla y en ningún caso deben obstaculizar
su carrera.
• Comprobar la existencia, en absoluto necesaria, del tope
mecánico 'Q' para la apertura en coincidencia con la máxima
carrera 'P', tal que garantice la estabilidad de la cancilla y por tanto
evite el riesgo de que se desenganche de las guías superiores 'O'.
¡Cuidado! En todo caso es el instalador quien tiene que
comprobar los puntos críticos, de peligro, y tomar las
medidas oportunas para la seguridad e incolumidad
personal (Análisis de los riesgos).
170 170
165 165
- El motor reductor sale ensamblado de fábrica y listo para su
instalación a mano IZQUIERDA de la cancilla (visto desde
el interior). Para la instalación a mano derecha, configurar
el parámetro de instalación motor en el manual MULTI-ECU
SOFTWARE ZVL608 suministrado con la automatización.
23
y el
2
SLX3024 - 3000 kg
perpendiculares
al suelo
SLX1524 - 1500 kg
SLX824 - 800 kg
perpendiculares
al suelo
4
