Croquis Y Medidas - Domusa Bioclass Ic 66 Instrucciones De Instalación Y Funcionamiento

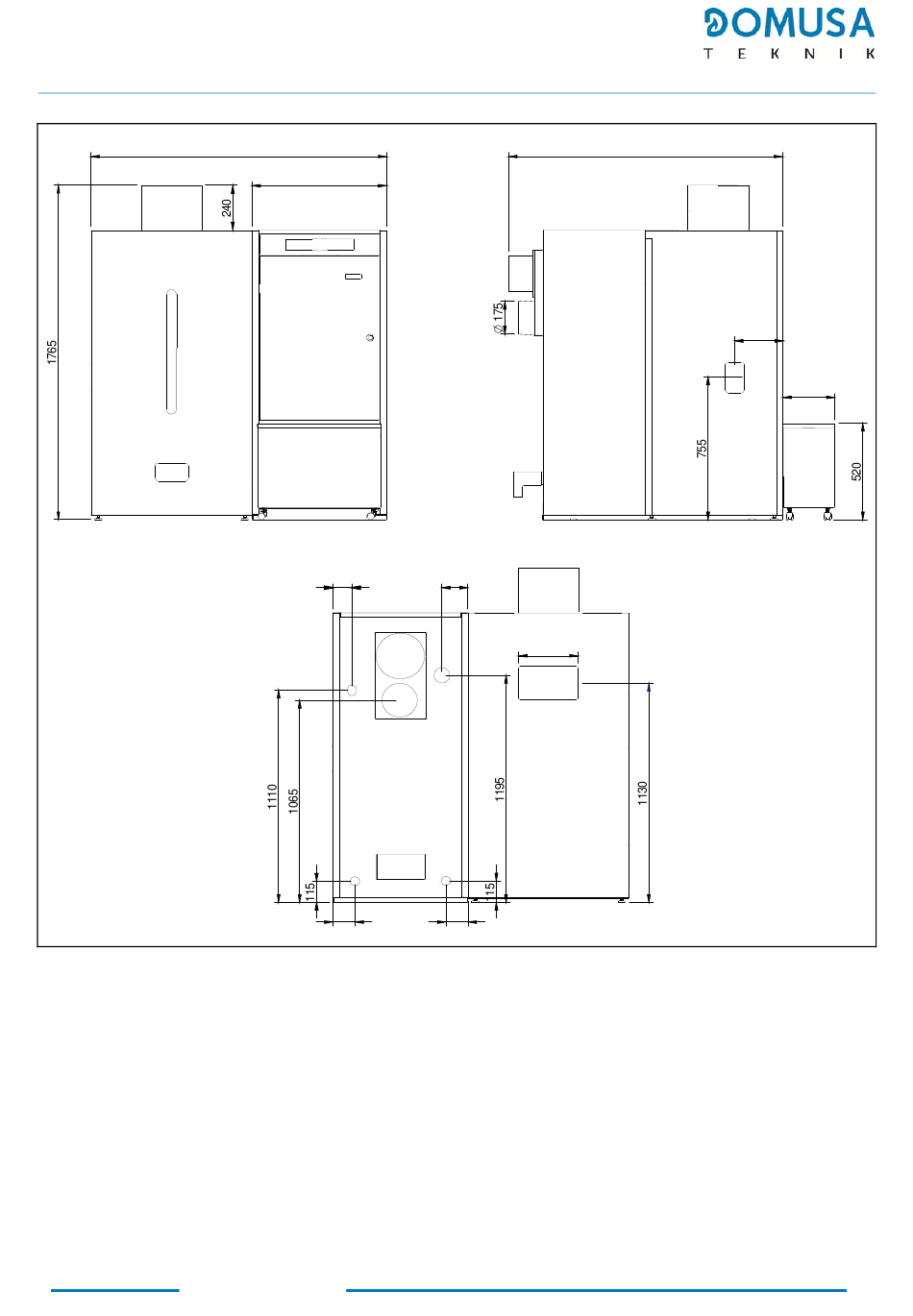

23 CROQUIS Y MEDIDAS

1470 1360
670
240
260
95 130
300
IC
VS
SH
RC V
110 110
IC: Ida Calefacción 1 ¼".
RC: Retorno Calefacción 1 ¼".
SH: Salida de Humos.
V: Vaciado.
VS: Válvula Seguridad 1/2" H.
BIOCLASS iC 66
69
