Calidad de la Energía
7.3 Registrador de transitorios (permite el registro de
formas de onda con alta resolución) **
El registrador de transitorios es parecido al registrador de forma de onda. Guarda un
conjunto seleccionable de muestras pre y postdisparo, pero con un índice de muestreo
10 veces más alto.
El registrador se puede activar según la envolvente o el nivel.
El disparo por envolvente se activa si la diferencia entre las mismas muestras en dos
periodos consecutivos de señales de tensión de entrada es mayor al límite dado.
Dependiendo del disparo seleccionado, las formas de onda que pueden registrarse son:
Envolvente basada en el valor nominal (Rms) de la tensión seleccionada, el disparo
puede establecerse para valores entre 1%-110% del valor de la tensión nominal.
Nivel de tensión basado en el valor nominal (Rms) de tensión seleccionada, el disparo
puede ajustarse para valores entre 1%-110% del valor de tensión absoluta.
U
Level
Allowed waveform area
t
(envelope)

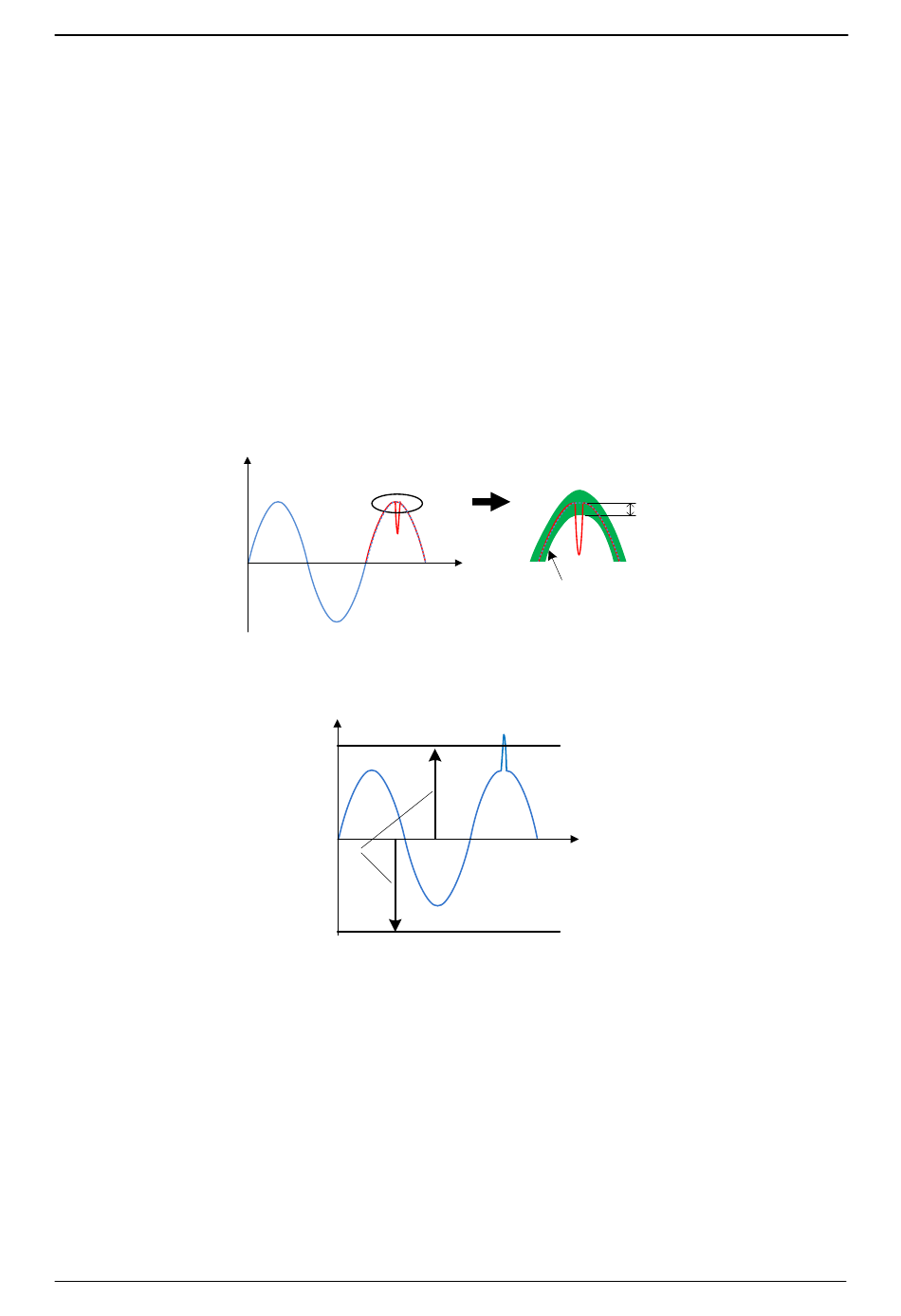

Figura 7.9: Detección de disparo de transitorios (envolvente)
U
Level
t
Figura 7.10: Detección de disparo de transitorios (nivel)
Aviso: el guardado en la memoria del dispositivo supone un tiempo muerto entre los
registros de transitorios consecutivos. El tiempo muerto es proporcional a la duración del
registro, y en el peor de los casos, para un transitorio de 50 s, será de 4 s, antes de que
el siguiente transitorio pueda ser registrado.
