B. Rosca métrica
Igual que el anterior cuando un tornillo métrico esta instalado.
Para establecer los diferentes pasos de roscas métricas, varios engranajes con
diferentes números de dientes son montados en la parte inferior del eje. La
posición verticar de el dial de roscas es cambiado cuando se requiere de
modoe que el engranaje correcto para el paso de rosca que se quiere cortar con
el husillo sinfín.Same as above when a Metric Screw is installed.
Cada graduación en el dial esta marcada con una letra, la cual nos indica los
puntos y cual media tuerca puede ser engranada para ciertas roscas. Un
diagrama es suministrado con el dial de roscas para mostrar cual engranaje y
graduación debe utilizarse para cada paso métrico del tornillo.

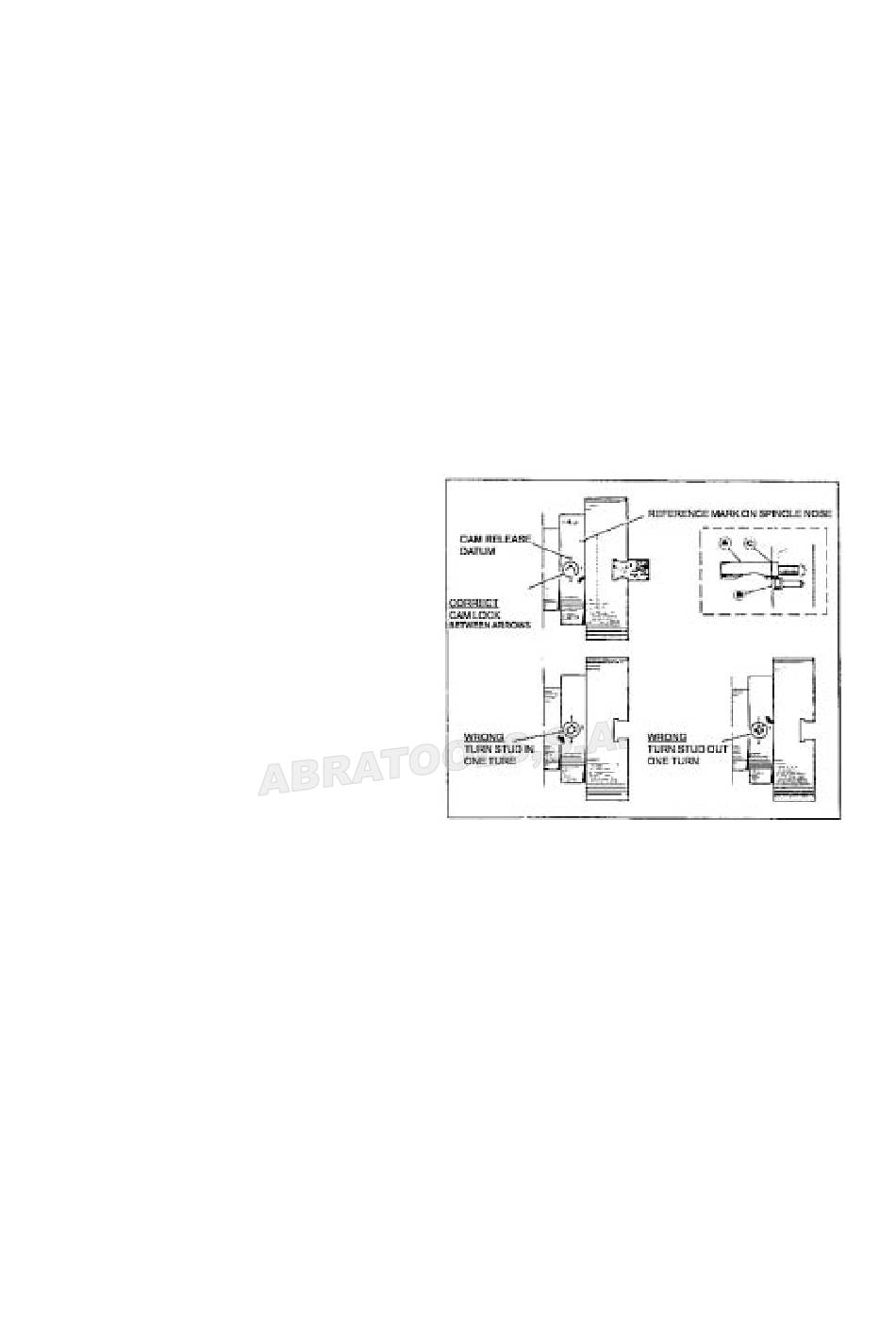

13. Montaje de platos
Cuando monte platos de garras ó
contraplatos, primero asegúrese que
el eje y los
escrupulosamente limpios y que
todas las levas se cierran en las
posiciones correctas; Ver Fig.12.
Puede ser necesario reajustar los
pernos de cierre (A) cuando monte
un nuevo plato. Para hacer esto,
quitar los tornillos de bloqueo (B) y
ponga cada perno de modo que el
anillo descrito (C) esté alineado con
la cara posterior del plato, con la
ranura alineada con el agujero del tornillo de fijación. Ver Fig. 13.
Ahora, monte el plato ó contraplato en la nariz del husillo y apretar las tres
levas a la vez. Cuando esté completamente apretado, la línea de seguro de
ajuste en cada leva debe estar entre las dos marcas de V en la nariz del husillo.
Si alguna de las levas no aprieta completamente dentro de estas marcas de
límite, retire el plato de garras ó el plato frontal y vuelva a ajustar el perno
como indica la ilustración. Colocar y apretar el tornillo de fijación (B) en cada
perno antes de volver a montar el plato para el trabajo. Una marca de
referencia se debe hacer en cada plato colocado correctamente para que
coincida con la marca de referencia descrito en la nariz del husillo. Esto
ayudará a volver a montar posteriormente.
IMPORTANT: No intercambiar platos entre tornos sin comprobar el cierre
correcto de las levas.
