Extracción De La Tarjeta Vertical De Expansión 2 Del Soporte De La Tarjeta De Expansión - Dell PowerVault DL2100 Manual Del Propietário

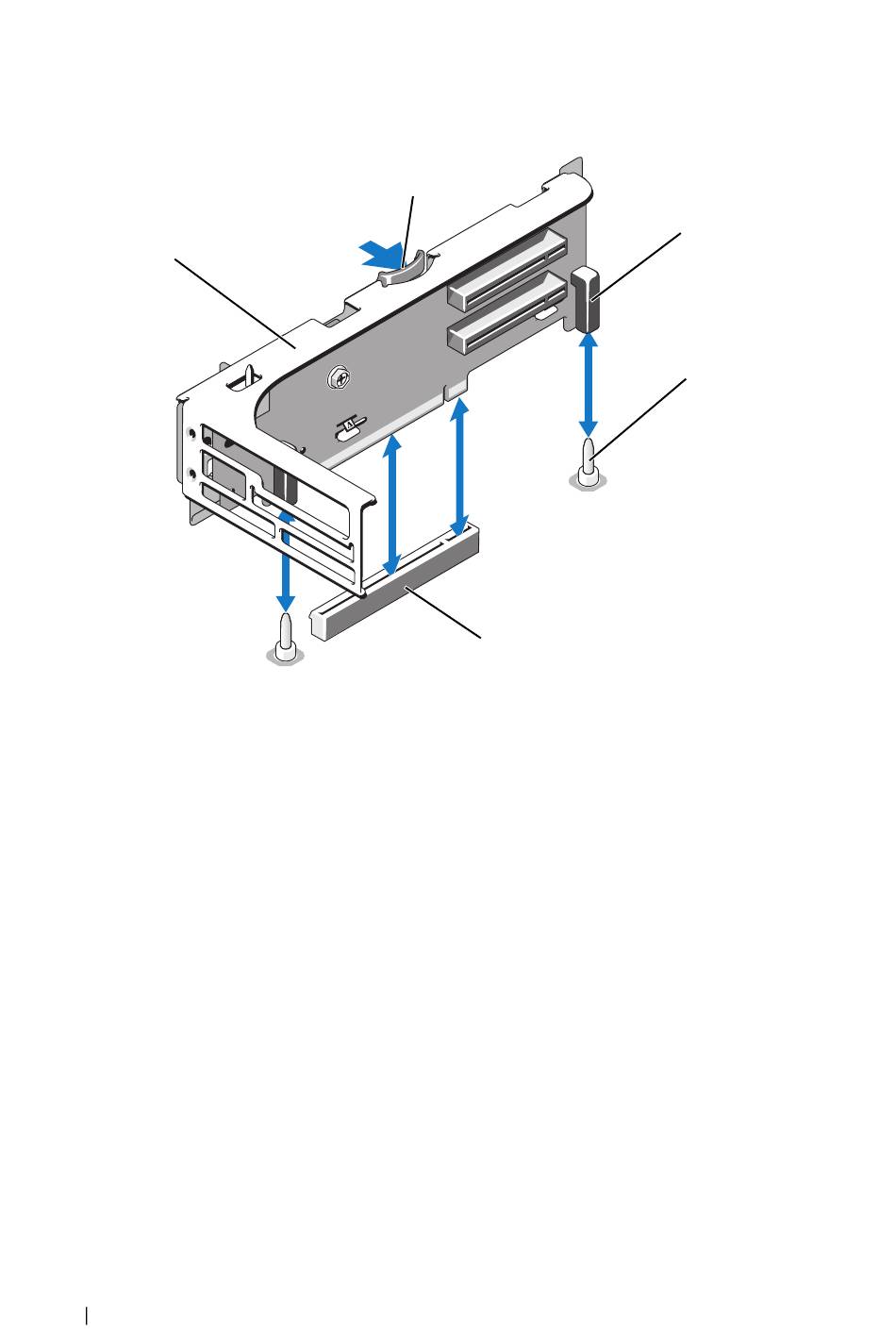

Ilustración 3-24. Extracción y colocación de la tarjeta vertical de expansión 2
1
1 Tarjeta vertical de expansión 2
3 Alojamientos de patas (2)
5 Conector de tarjeta vertical 2 de la
placa base
Extracción de la tarjeta vertical de expansión 2 del soporte de la tarjeta
de expansión
1 Apague el sistema y los periféricos conectados y desconecte el sistema de la
toma eléctrica.
2 Abra el sistema. Consulte el apartado "Apertura del sistema".
3 Extraiga las tarjetas de expansión de la tarjeta vertical de expansión 2.
Consulte el apartado "Extracción de una tarjeta de expansión".
4 Extraiga la tarjeta vertical de expansión 2. Consulte el apartado
"Extracción de la tarjeta vertical de expansión 2".
140
Instalación de los componentes del sistema
2
5
2 Seguro de liberación
4 Patas de montaje (2)
