acople brazo superior

IndICaCIón
Coloque el brazo superior (3)
de tal modo que, en posición
de trabajo, suba ligeramente
hacia la máquina o esté paralelo
al brazo inferior (1).
De esta forma se obtendrá una
conducción de la máquina más
o menos paralela. El resultado
será una marcha estable del árbol
articulado al elevar ligeramente la
máquina sobre el suelo.
La inclinación podrá modificarse mediante
el enclavamiento del bastón del brazo
superior en posición a o B .
► Coloque el bastón del brazo superior
(4) en la perforación adecuada (fig. 31
a o B),
► introduzca el seguro rotatorio del
conector (c) en la perforación del lado
opuesto.
► Asegure el bastón del brazo superior
con un pasador clavija (5).
► Acople y bloquee el brazo superior (3)
al conector.
Observe en el acoplamiento que el
bloqueo (d) se activa de un modo
seguro.
► Dirija horizontalmente el largo de la
grada giratoria mediante ajuste del
brazo superior.
Reservado el derecho a realizar modificaciones técnicas
acople de la máquina

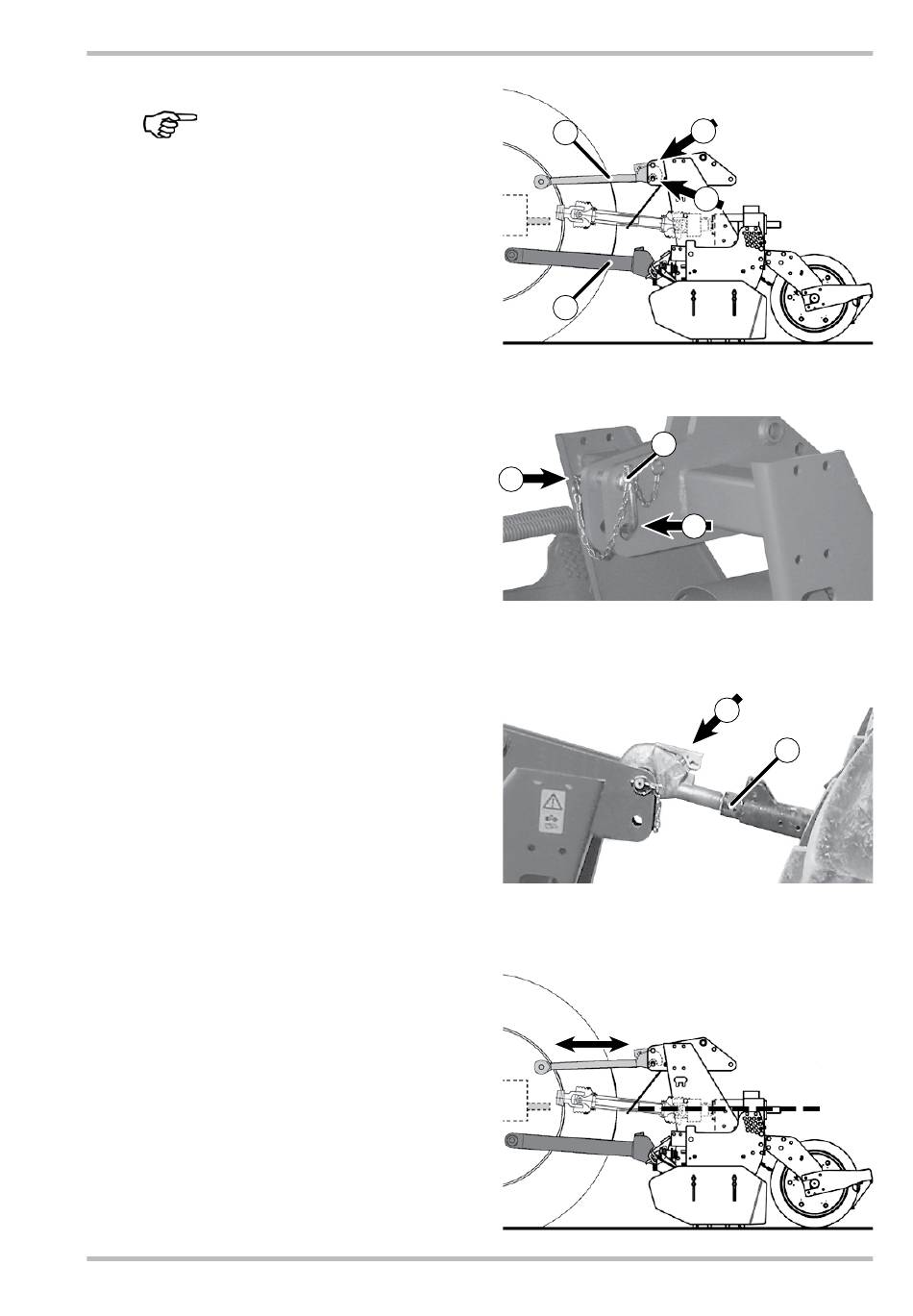

Fig. 31; Posición brazo superior
3
1
Fig. 32; acople brazo superior
5
Fig. 33; acople brazo superior
Fig. 34; adapte la grada giratoria
01.2012
a
B
4
c
d
3
