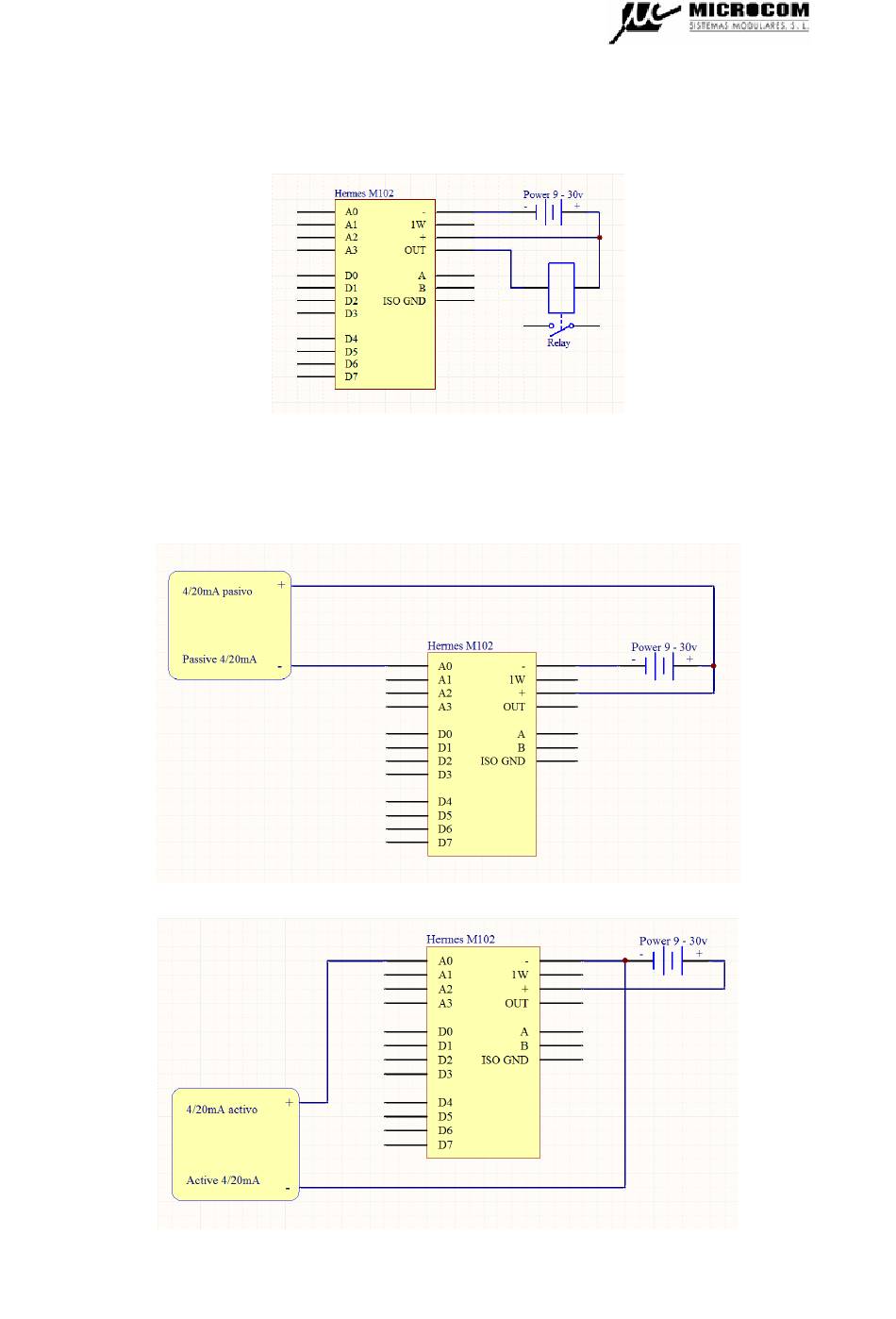

7. Conexionado de la salida digital

El Hermes M102 cuenta con una salida digital por colector abierto (cierra el circuito a masa). Soporta un
máximo de 500mA. A continuación se muestra a modo de ejemplo la conexión de la salida para
activación de un relé externo:
8. Conexionado de señales analógicas
El Hermes M102 cuenta con 4 entradas analógicas para bucle 4/20mA con resolución de 10 bits. A
continuación se muestra como conectar sondas activas y pasivas.
Conexión de sonda pasiva:
Conexión de sonda activa:
