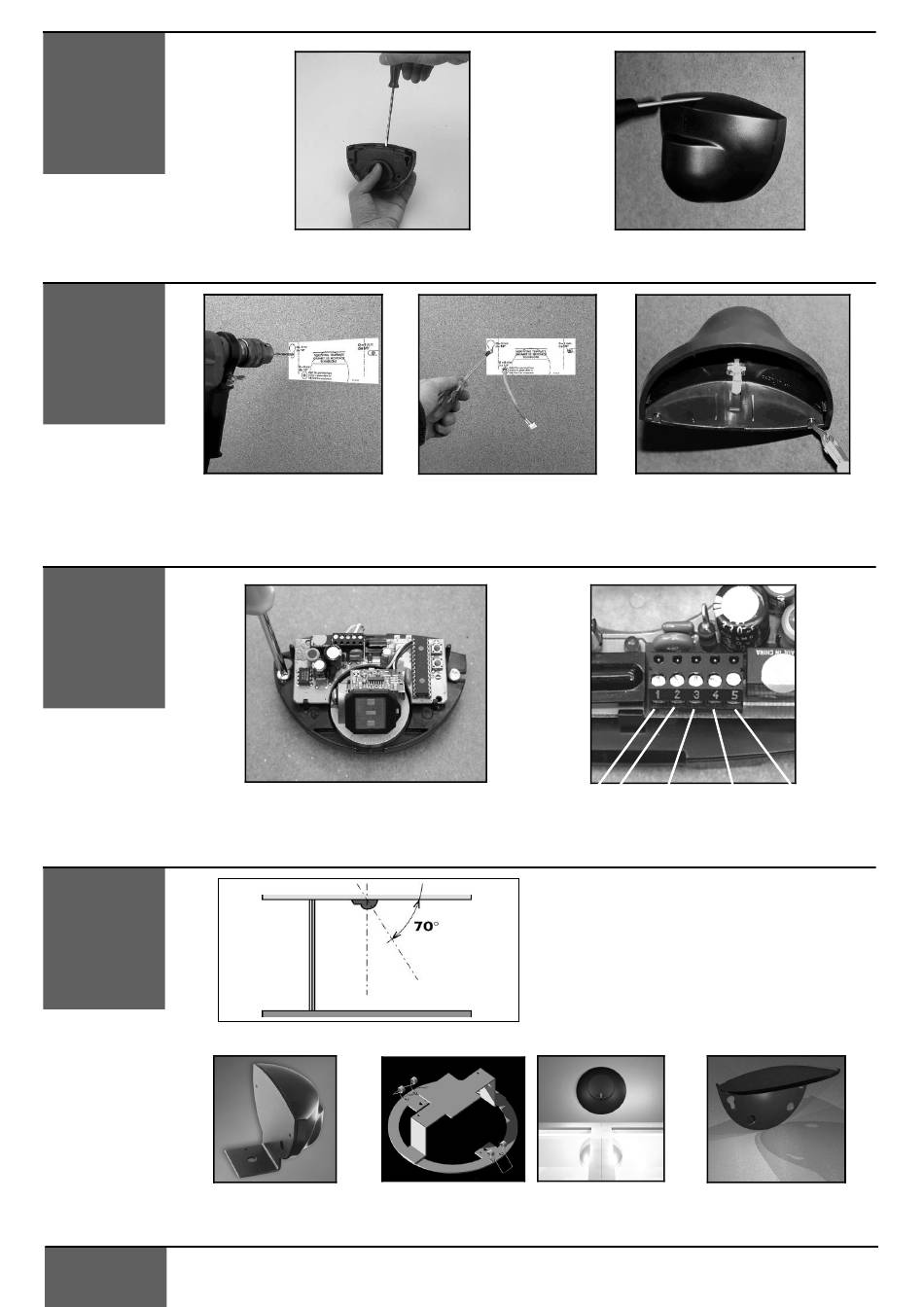

APERTURA DEL
DETECTOR
PREPARACIóN
DE MONTAJE
• Pegar la plantilla de montaje
• Taladrar, tal y como se indica
CONEXIóN Y
MONTAJE
OTRAS
OPCIONES DE
MONTAJE
Para un montaje en la parte
superior del perfil del operador,
utilizar el accesorio EBA.
CONFIGURACIóN
MECANICA
Desde detrás, antes de la instalación
Situar el detector y apretar los dos tornillos. Asegúrarse
de que deja suficiente cable para alcanzar el terminal.
Para un montaje en el techo, usar el soporte ECA para
empotrar.
• Introducir los tornillos, pero no los
atornillar a fondo
• Pase el cable por donde se supone
que ha de pasar
12-24V
CA/CC
Este dispositivo se puede fijar en el techo, siempre que
la parte esférica del detector esté orientada en la
dirección opuesta de la puerta, y siempre que se elija
para la antena una posición angular de unos 70°.
Desde delante, después de la instalación
• Cortar una de las huellas de entrada para
pasar el cable
COM
NOR.
NOR.
ABIER.
CERR.
Para una mejor estanqueidad al
agua, utilizar la cubierta de
protección ERA
