4-3. Sobrecarga de la Unidad

Si la unidad se usa a más de su capacidad (velocidad de alimentación muy rápida, salida con corte circuito, etc.), el
alambre alimentará (se devanará) pero no tendrá energía eléctrica. Suelte el gatillo de la pistola para rearmar esta
condición.

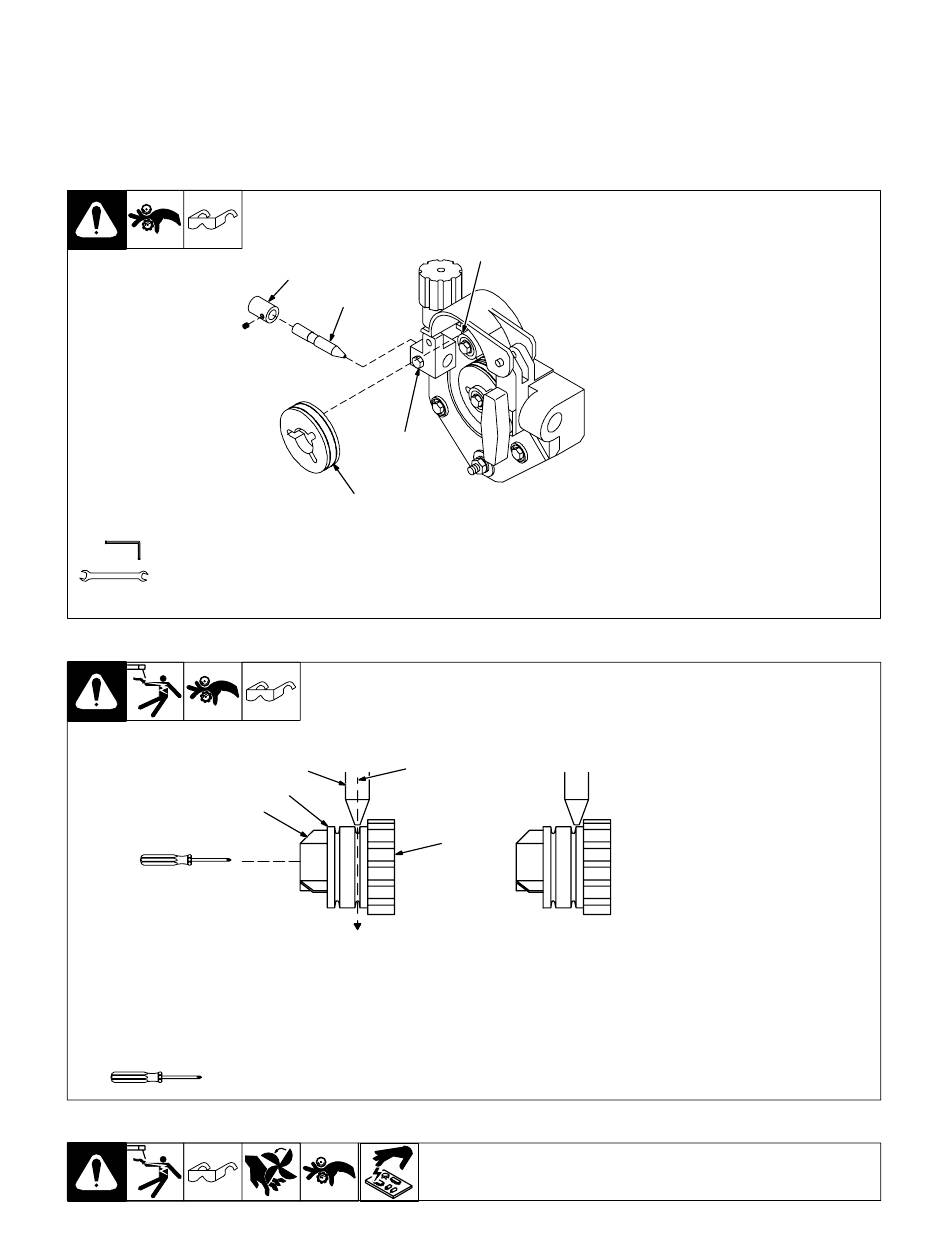

4-4. Instalando los Rodillo de Alimentación y Guía de Alambre
Herramientas Necesarias:
5/64 pulg
7/16 pulg
4-5. Alineando los Rodillos de Alimentación y la Guía de Alambre
Herramientas Necesarias:
4-6. Corrección de Averías
3
2
1
4
Correcto
3 4
2
1
5
Incorrecto
5
1 Tornillo para Asegurar
2 Guía de Entrada de Alambre
Afloje el tornillo. Resbale el tubo lo
más cerca que pueda a los rodillos
de alimentación sin tocarlos. Aprie-
te el tornillo.
3 Guía Anti-desgaste
Instale la guía como se muestra.
4 Rodillo de Alimentación
Instale los rodillos de alimentación
para el tamaño y tipo de alambre
que esté usando.
5 Tuerca para Asegurar los Ro-
dillos de Alimentación
Dé vuelta a la tuerca hasta escu-
char un "clik" para asegurar al
rodillo de alimentación.
ST-150 227-D
Y Apague y desenchufe la
unidad.
La proyección es mirando de la par-
te superior del los rodillos de ali-
mentación hacia abajo con el en-
samblaje de pressión abierto.
1 Perno de Seguridad de los
Rodillos de Alimentación
2 Rodillo de Alimentación
3 Guía del Alambre
4 Alambre de Suelda
5 Piñon de Impulso
Inserte al desatornillador y dé vuel-
ta al tornillo hacia adentro o hacia
afuera hasta que las ranuras del ro-
dillo se alineen con la guía del alam-
bre.
Cierre el ensamblaje de presión.
Ref. ST-800 412-A
