MODO CONTROLADOR CONTINUO POR MODULACION DE CORRIENTE
La regulación Continua, es una forma de control en el que el instrumento produce una acción
correctora modulando la corriente 4-20 mA de una salida analógica, que es enviada al
servoactuador del proceso, que convierte esa señal en una posición proporcional de la válvula.

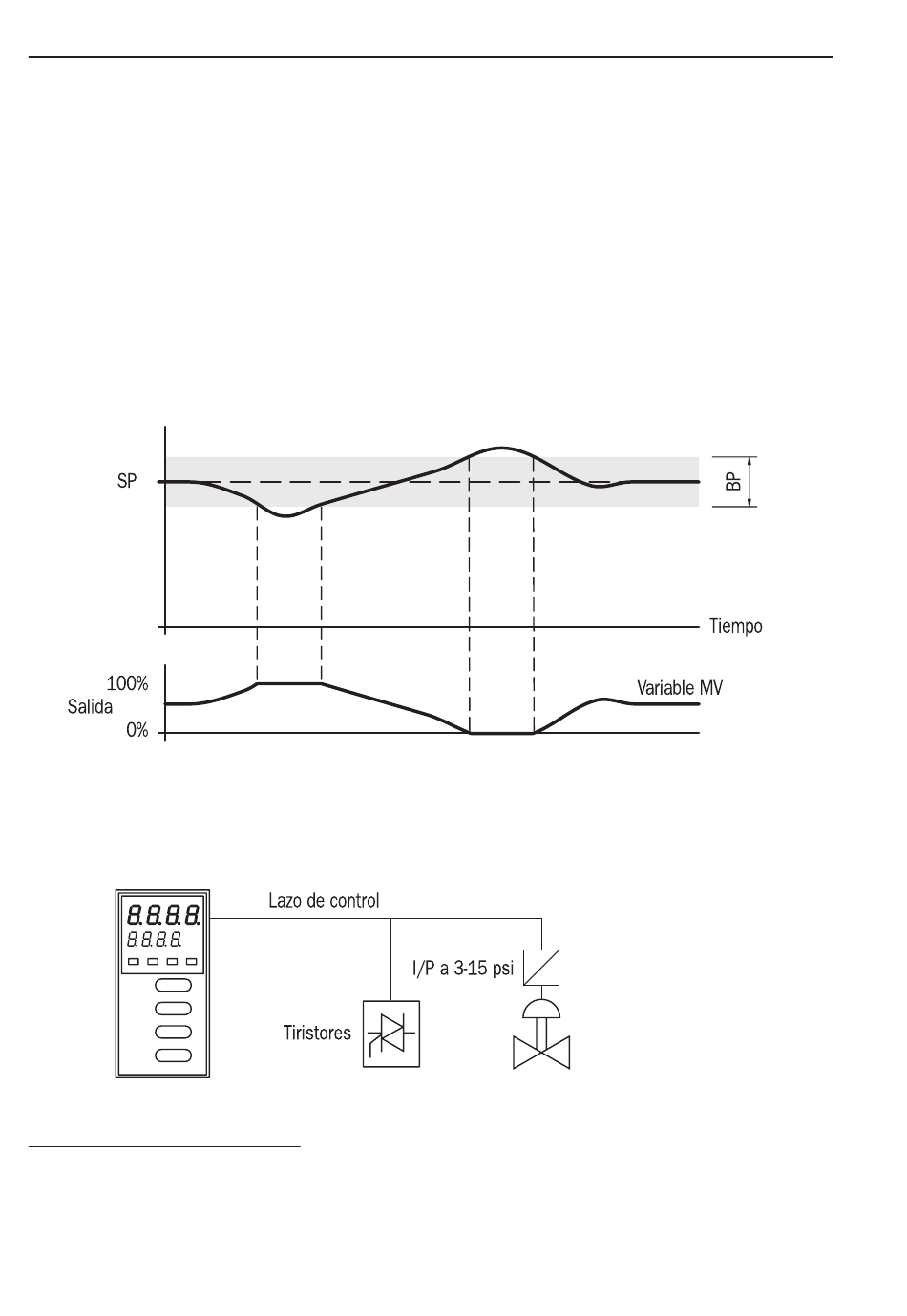

Si la variable controlada se desvía del setpoint SP por abajo, el control proporcional corrige
aumentando la salida de corriente hacia 20 mA, si la variable se desvía por arriba del SP,
disminuye la corriente hacia 4 mA. En consecuencia la variable tiende a centrarse en el
setpoint.
En este tipo de regulación puede darse que la variable haya superado el setpoint y que el
controlador siga modulando los mA de salida. Esto es totalmente normal, teniendo presente
que el algoritmo de control determina la tendencia con que la variable se mueve, modificando
continuamente el factor de corrección del proceso para alcanzar la estabilización lo más rápido
posible.
Los controladores LS-3000, disponen en opción (bajo demanda) de un lazo de regulación
Continua, mediante una carta enchufable (en fábrica) con salida de corriente 4-20 mA,
permitiendo controlar servoválvulas, válvulas progresivas, actuadores neumáticos, tiristores,
etc.

PREFIJAR LAS ACCIONES PID:

Puede hacerse de forma Manual o Automática, con los procedimientos que se explican en estas
instrucciones para una regulación PID con función Fuzzy-Logic. (ver apartado PID)
54
LS-3300 con lazo
de control PID
dando salida de
corriente 4-20 mA
