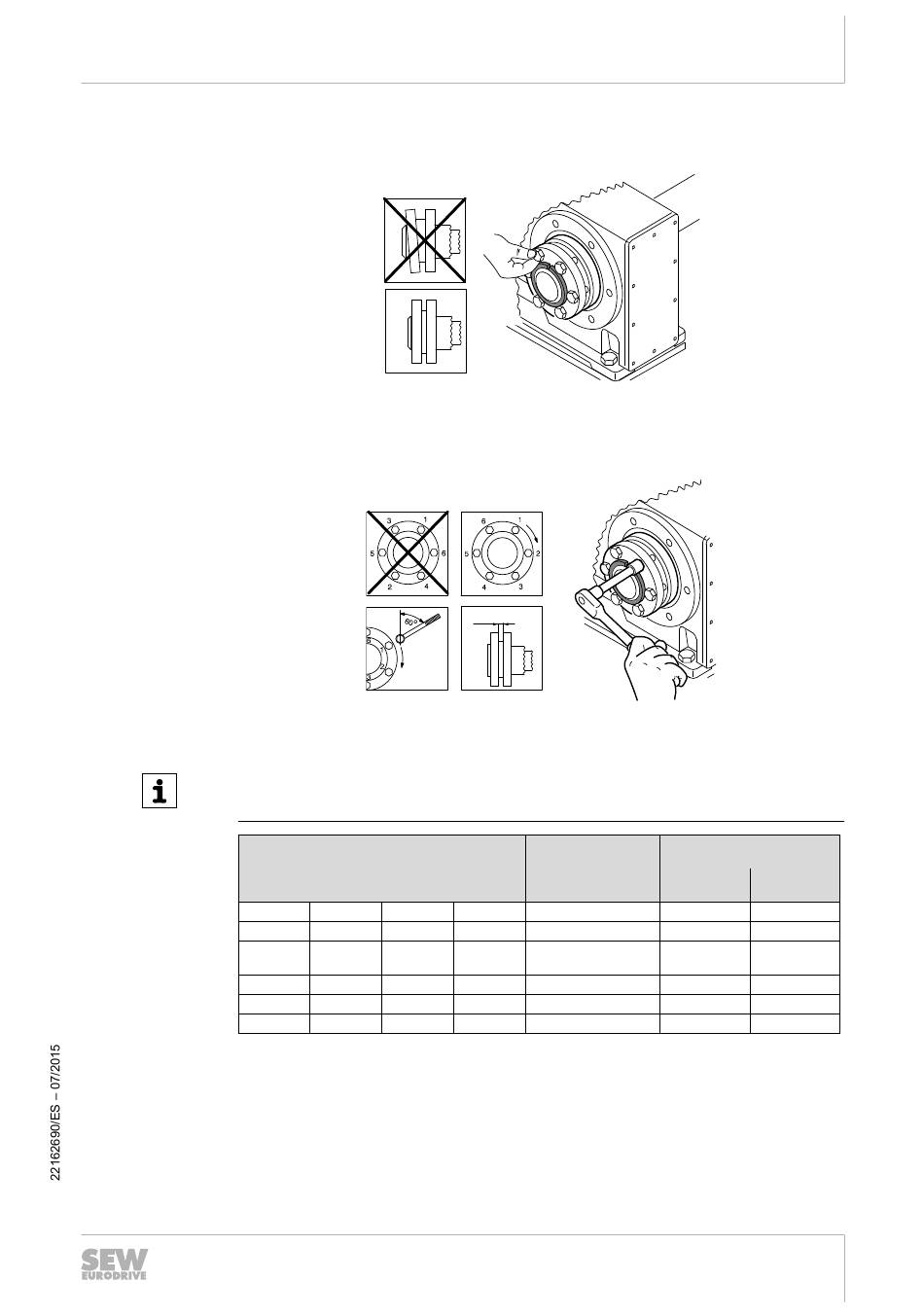

14.Apriete a mano los tornillos del anillo de contracción. Asegúrese de que los anillos
exteriores del anillo de contracción están planoparalelos.
15.Apriete los tornillos de bloqueo con el par de apriete correspondiente conforme a
la siguiente tabla. Atornille los tornillos de bloqueo en varios ciclos, en secuencia
(no de forma cruzada entre sí).
NOTA
Los valores exactos de los pares de apriete se encuentran en el anillo de contra-
cción.
Modelo de reductor
– – ST37
KT37 FT37 ST47
KT39/47/
FT47/57/67 ST57/67
49/57/67
KT77/87/97 FT77/87/97 ST77/87/97
KT107 FT107
KT127/157 FT127/157
16.Tras el montaje, compruebe si el espacio "s" que queda entre los anillos exteriores
del anillo de contracción es mayor que 0 mm.
Instrucciones de montaje y funcionamiento – Reductores antiexplosivos
Reductor de eje hueco con TorqLOC®
> 0mm
Tornillo de bloqueo
ISO 4014/ISO 4017
ISO 4762
WT37 M5
WT47 M6
- M6
– M8
– – M10
– – M12
Instalación mecánica
9007199466752779
18014398721495947
Par de apriete en Nm
Estándar Acero inoxi-
dable
4 4
12 12
12 12
30 30
59 59
100 100
