Conexión del controlador ZS3-4/7420 independiente a
estantes de discos (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los
controladores independientes Oracle ZFS Storage ZS3-4/7420 con tres HBA.
Nota: Para conocer las ubicaciones de los puertos de hardware, consulte la sección Opciones de
PCIe en la descripción general de mantenimiento de hardware de su modelo de controlador.

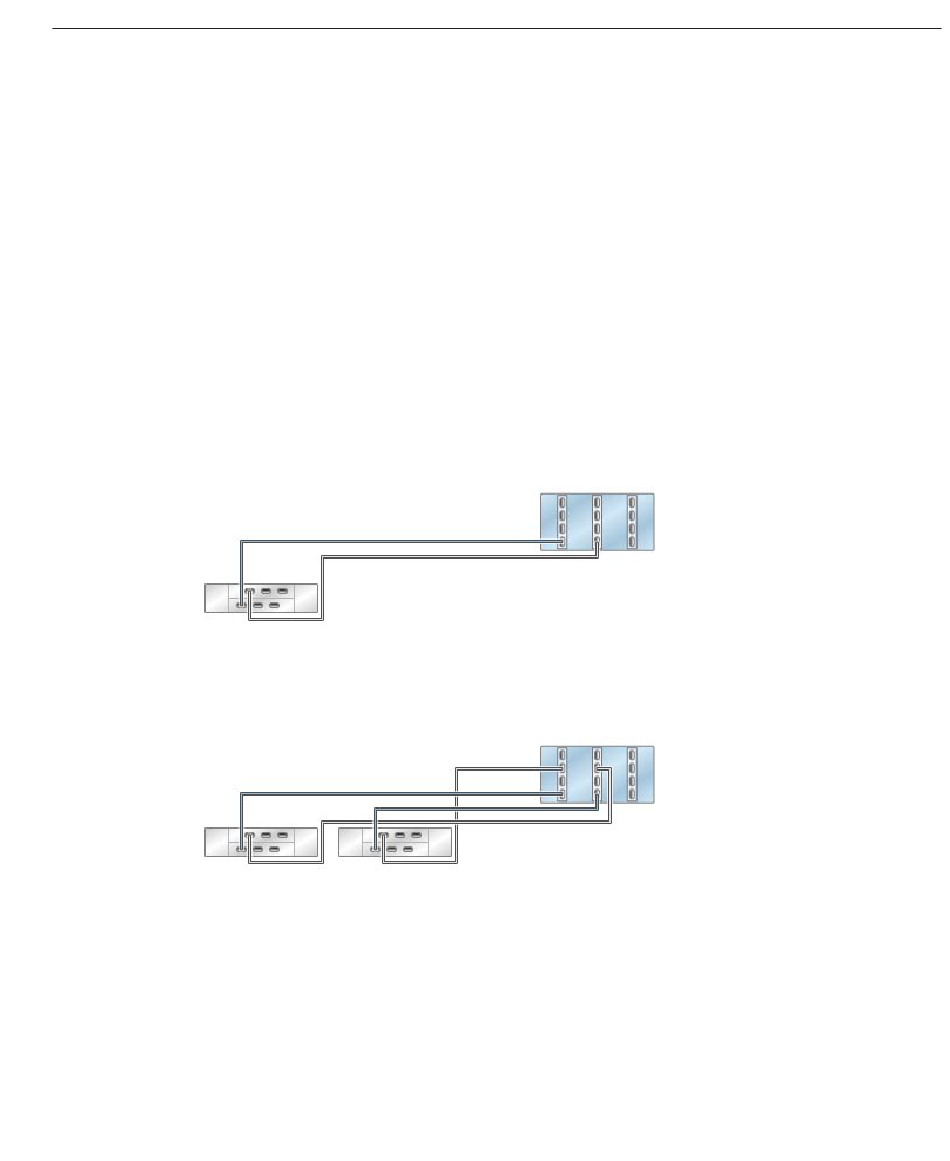

Diagramas de cableado
fig.1 Controlador independiente con tres HBA y un estante de discos en una sola cadena.
fig.2 Tres HBA y dos estantes de discos en dos cadenas.
Capítulo 2 • Mantenimiento de hardware 195
