MODO OPERATIVO NORTE

Este modo se utiliza para las actividades relacionadas a la navegación en las cuales no se ajusta un rumbo (dirección de viaje)
antes de la inmersión.
El modo predeterminado es el Norte, hasta que se seleccione la opción Referencia.
Modo operativo Norte - Ésta es la información mostrada (Fig. 149):
> El ícono del modo Norte, parpadeando
> El ícono de la fl echa estática, indicando la dirección de viaje del submarinista
> El ícono de la fl echa dinámica, con la dirección relativa del norte magnético
> El rumbo representado por los números del 001 a 360º, en incrementos de 1º con el gráfi co de posición en el cuadrante
• Pulse el botón S (< 2 seg) para guardar la opción Norte (el ícono se pone fi jo) y mostrar la pantalla principal del modo
operativo de la brújula
Gráfi co: Rango:
• N 351 a 360 a 010°
• NE 011 a 079°
• E 080 a 100°
• SE 101 a 170°
• S 171 a 190°
• SW 191 a 260°
• W 261 a 280°
• NW 281 a 350°

MODO OPERATIVO REFERENCIA

Este modo se utiliza para las actividades de navegación en las cuales se ajusta un rumbo, con un trayecto recíproco (referencia
automática a su lugar de residencia) antes de la inmersión.
Luego de acceder desde el menú, se muestra la vista preliminar del modo Referencia, con el último rumbo fi jado y el acceso a la
opción de Ajuste de rumbo de referencia.
Vista preliminar/Ajuste de la referencia Ésta es la información mostrada (Fig. 150):
> El ícono del modo Referencia
> El ícono de la fl echa estática, indicando la dirección de viaje del submarinista
> El ícono de la fl echa dinámica, indicando la dirección de referencia fi jada
> El último rumbo de referencia fi jado antes de la inmersión (001 a 360º) con el gráfi co de posición en el cuadrante
• Pulse el botón S (< 2 seg) para agregar el mensaje SEt a la pantalla con el ícono del modo Referencia y los dígitos del
rumbo parpadeando (Fig. 151)
• Rote lenta y constantemente el OC1 en cualquier dirección mientras lo mantiene en posición horizontal, hasta que se
muestre el rumbo (de 001 a 360º) deseado.
• Pulse el botón S (< 2 seg) para guardar el modo Referencia como el modo operativo principal de la brújula
> El mensaje SEt se elimina y el ícono y el rumbo dejan de parpadear
DECLINACIÓN
La declinación magnética se obtiene de los números provistos en los mapas y/o cuadros correspondientes a una ubicación
específi ca. Los números representan la diferencia angular (declinación) hacia el este o el oeste en grados que hay entre el norte
magnético y el norte verdadero (geométrico o polar). Una brújula apunta hacia el norte magnético, a menos que su referencia se
ajuste al norte verdadero antes de las actividades.
El menú de declinación muestra el mensaje SEt con las selecciones OFF, East (Este) y West (Oeste) (Fig. 152).
• Pulse el botón S (2 seg) para acceder a la selección
> Si está desactivada (OFF) la declinación hacia el este y el oeste se ajusta en 0º y el funcionamiento vuelve al menú de la
brújula
Ajuste de declinación - Ésta es la información mostrada (Fig. 153):
> Los mensajes SEt y DECLIN
> Las palabras EAST + (o WEST -)
> El valor de la declinación parpadeando, con el ícono de los grados (º)
• Pulse y mantenga presionado el botón A para desplazarse hacia arriba a través de los valores de ajuste, a una velocidad
de 8 por segundo, desde 0 hasta 45º, en incrementos de 1º
• Pulse el botón A (< 2 seg) para desplazarse hacia arriba a través de los valores de ajuste, de a uno por vez
• Pulse el botón M (< 2 seg) para desplazarse hacia atrás a través de los valores de ajuste, de a uno por vez
• Pulse el botón S (< 2 seg) para guardar las confi guraciones y volver al menú de Ajuste de la declinación
© 2002 Design, 2009
MANUAL DE FUNCIONAMIENTO DEL OC1
55

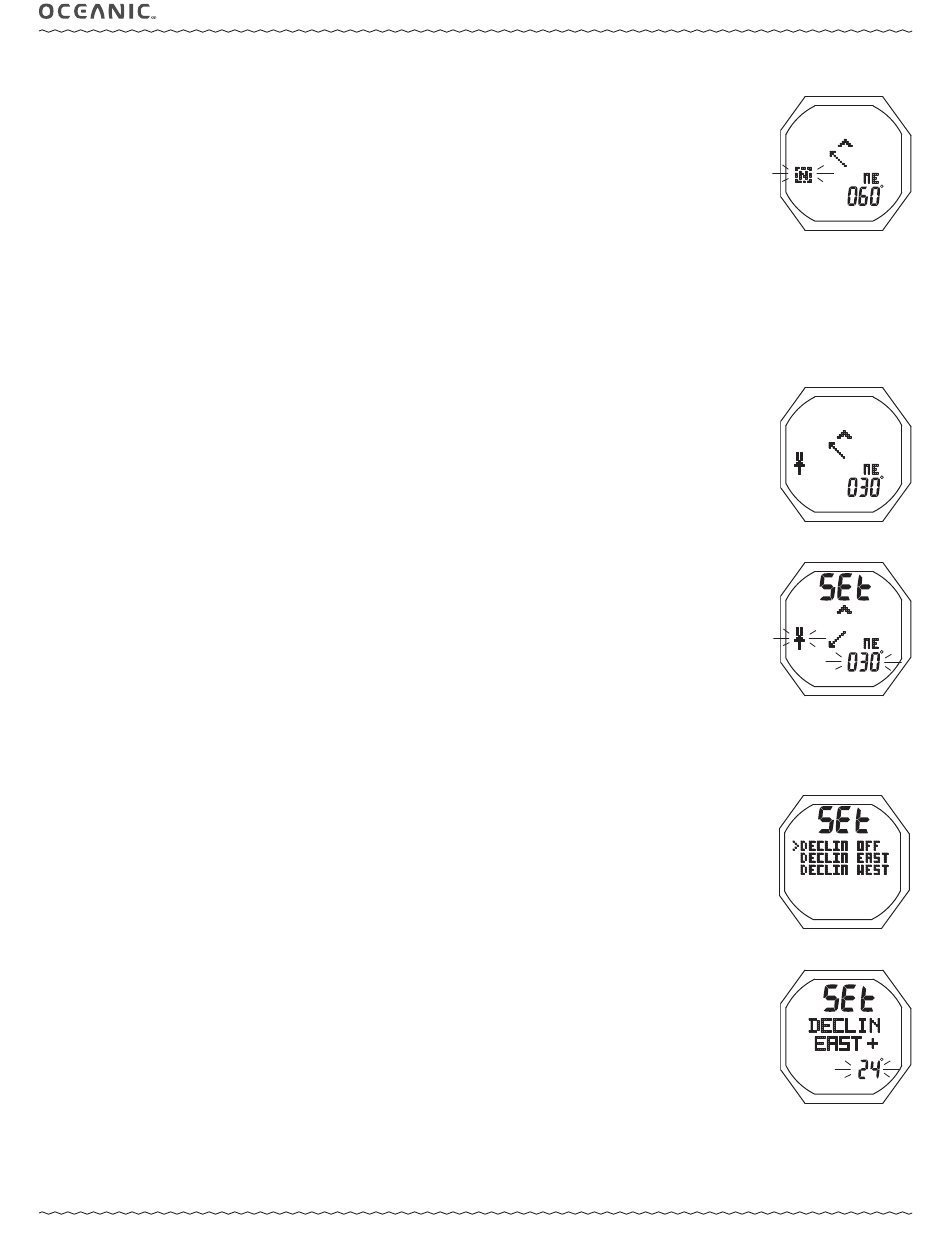

Fig. 149 - MODO
