ADVERTENCIA
Las válvulas de bola se recomiendan como válvulas
de entrada, salida o derivación. Las válvulas de
compuerta tienen tendencia a producir fugas,
permitiendo que el agua sin filtrar se mezcle con
el agua filtrada. Pueden ocasionarse lesiones
personales, enfermedades e incluso la muerte.
Lista de piezas del sistema
UFC 211 y UF 211
•
Sistema (premontado)
•
Base del sistema
•
Prefiltro de carbón
•
Dos tubos flexibles de acero inoxidable
Dentro de la bolsa de
plástico:
•
1 - Electroválvula de
desagüe (normalmente
cerrada)
•
1 - Codo de nailon
•
2 - Miniválvulas de bola
de 1/4" con tapones
•
1 - Válvula de
descarga de aire
•
3 – Pernos de 3/8"
Kit para aguas superficiales (opcional)
•
1 – Carcasa del
prefiltro externo
•
1 – Kit de soporte
mural
•
Tornillos de montaje
•
1 - Electroválvula de
entrada (normalmente
abierta)
Preparación de la instalación
Inspección de la preinstalación
Antes de comenzar la instalación, compruebe lo siguiente:
•
Espacio alrededor del punto de entrada del suministro
de agua
•
Superficie ocupada y distancia sobre el suelo
Espacio ocupado: mínimo 46 x 46 cm
Altura desde el suelo: mínimo 188 cm
•
En espacios cerrados con una temperatura ambiente
de entre 4 y 32°C
•
Transformador
(120 V CA)
•
Programador
Advanced Plus
•
Llave para tapas
•
2 - Adaptadores de
entrada/salida de 3/4"
•
1 - Boquilla de 1/2"
•
3 – Anclajes de 1/4" x
2-1/2"
•
3 - Calzos
•
1 - Miniválvula de bola
de 1/4" con tapón
•
1 - Válvula reguladora
•
4 - Tirafondos de 1/2"
•
1 - Cartucho del pre-
filtro externo (tamaño
nominal 20 micras)
•
Suelo perforable, losas de exterior o base de madera.
Las losas de exterior deben estar firmemente
ancladas al suelo
•
Toma de corriente, ininterrumpible de 120 V CA, a
una distancia máxima de 182,8 cm
•
Equipo de tratamiento de agua ya instalado (por ej.
descalcificadores de agua, filtros aguas arriba y UV
aguas abajo)
•
La presión mínima del agua doméstica recomendada
es de 2,07 bar. Si la presión del agua es inferior a
2,07 bar, ajuste la presión del depósito de contralava-
do. Consulte el Paso 4 de la sección Instalación del
sistema.
•
Desagüe a una altura de entre 610 y 183 cm. Si
el sistema está provisto de una electroválvula de
entrada, el desagüe no puede estar más arriba que
el orificio de desagüe del sistema para conseguir un
desagüe adecuado.
NOTA: todas las salidas aguas abajo del sistema proporciona-
rán agua filtrada. Se recomienda instalar una tubería especí-
fica, desviada de la tubería de agua principal aguas arriba del
sistema para todos los grifos exteriores, válvulas de piscinas o
bañeras de hidromasaje y sistemas de riego. Esta configura-
ción alargará la vida útil de la membrana del sistema.

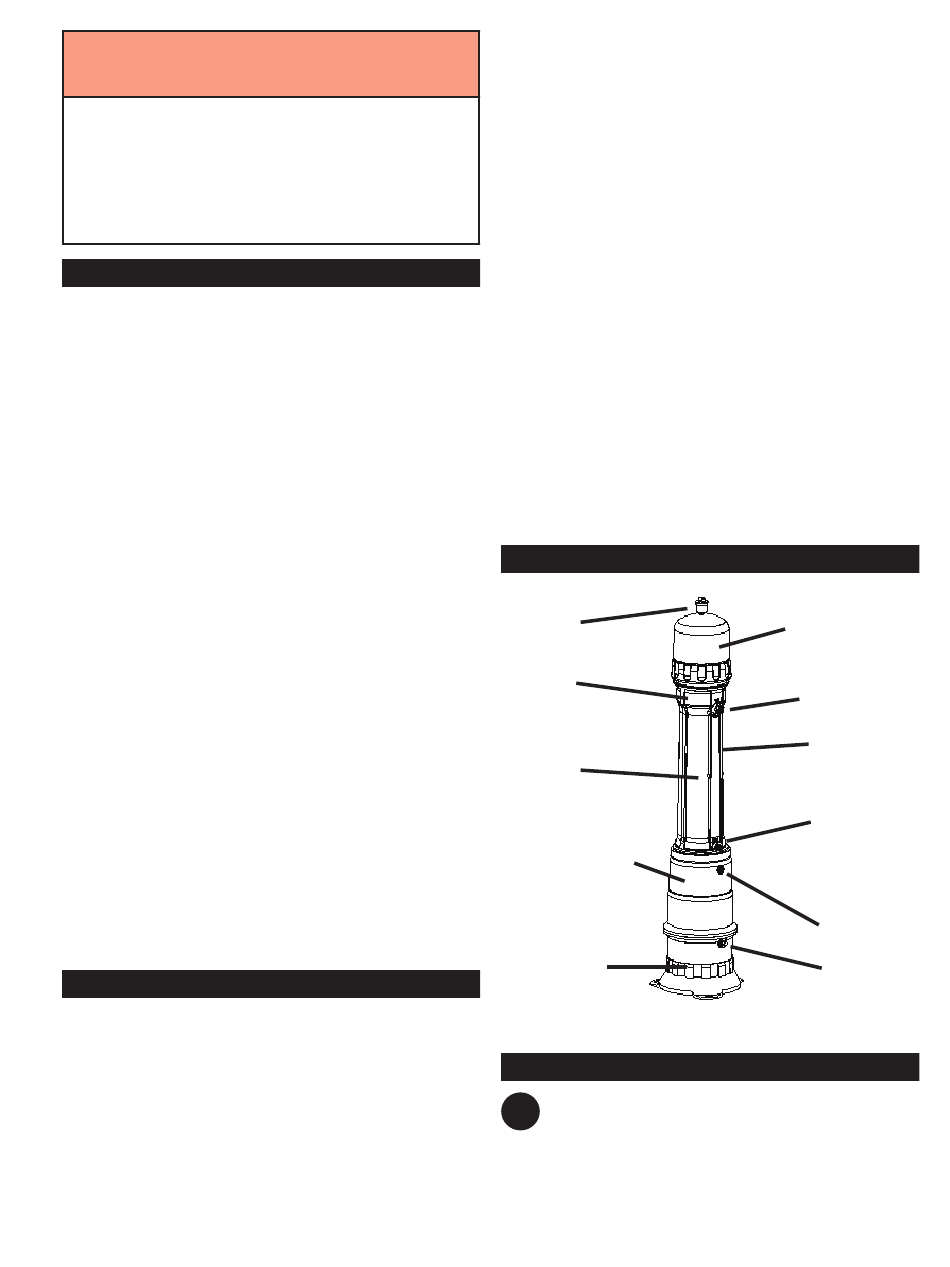

Identificación de piezas
Válvula de descarga
de aire
Prefiltro
interno
Módulo
de la
membrana
Depósito de
contralavado
Base del
sistema
Instalación del sistema
1
El sistema se envía totalmente montado, excepto la
base del sistema. Fije la base del sistema al depósito de
contralavado utilizando los pernos y arandelas de 3/8"
suministradas.
Tapa del sistema
Orificio de
entrada
Carcasa del
sistema
Orificio de
desagüe
Orificio de
salida
Válvula de
purga de
aire
Figura 4
7
