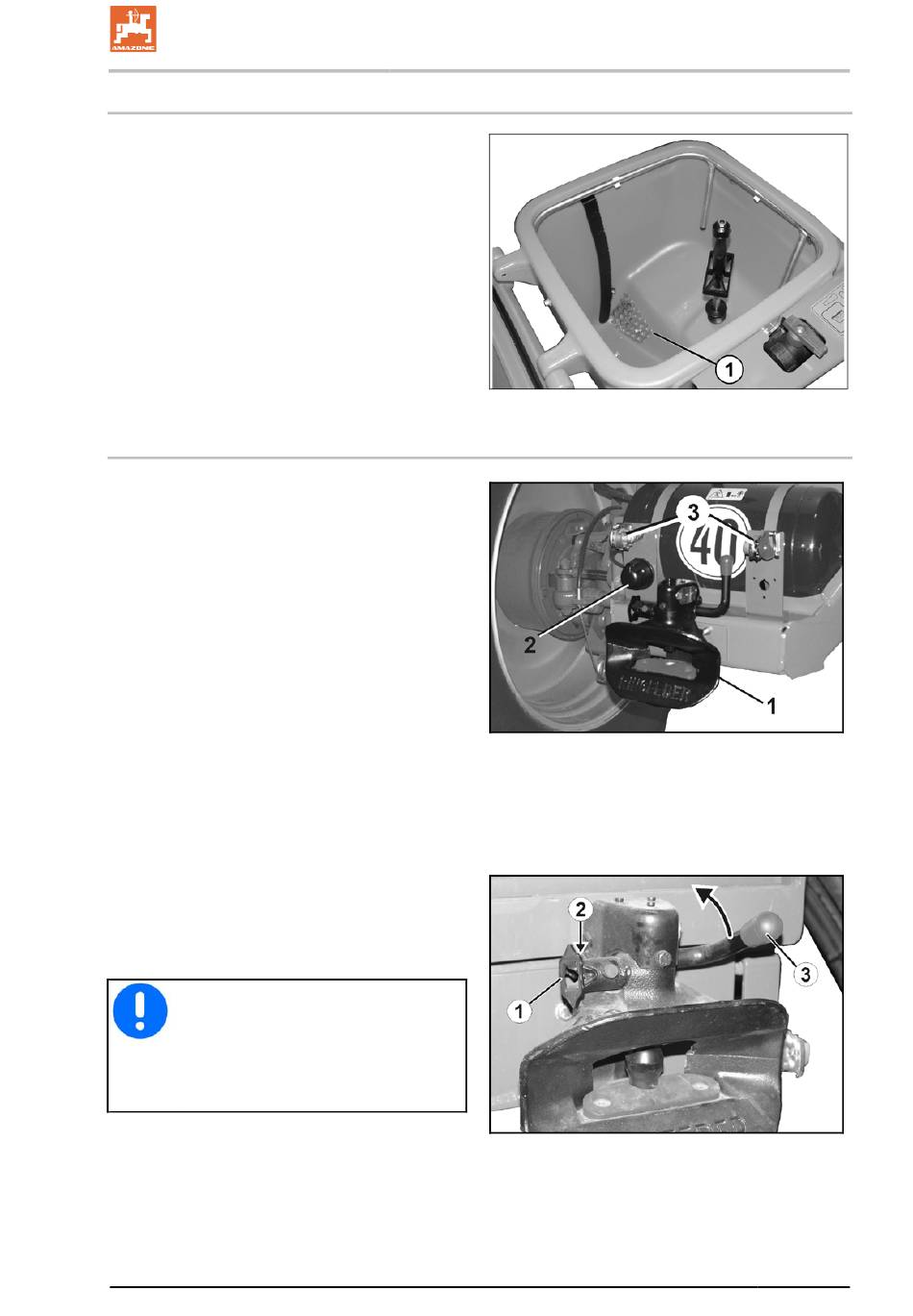

5.22.5 Colador en el fondo del depósito de inyección
El colador en el fondo (Fig. 76/1) del depósito de
inyección impide la succión de grumos y de
cuerpos extraños.
5.23 Dispositivo de tracción (opcional)
El dispositivo de tracción automático sirve para
tirar de los remolques frenados
•
con un peso total admisible de 12␠ 000 kg y
frenos de aire comprimido.
•
con un peso total admisible de 8000 kg y
frenos de inercia.
•
con un peso total inferior al peso total admi-
sible del pulverizador.
•
sin carga de apoyo.
•
con argolla de tracción 40 DIN 74054.
Fig. 77/...
(1) Dispositivo de tracción
(2) Conexión para iluminación
(3) Conexión para frenos
Para desbloquear el dispositivo de tracción tirar
del botón giratorio (Fig. 78/1) y girarlo hasta que
se enclave en la ranura superior (Fig. 78/2) Se-
guidamente girar la palanca (Fig. 78/3) hacia
arriba hasta que el perno se desbloquee.
El remolque debe disponer de una
lanza lo suficientemente larga como
para evitar una colisión con el varillaje
en las curvas
UX Super BAG0054.10 11.16
Estructura y funciones del aparato básico
Fig. 76
Fig. 77
Fig. 78
