INSTALACION
Tubería. Para los mejores resultados, el sensor EX deber
estar instalado con un mínimo de diez diámetros de tubería
recta arriba del flujo de agua y cinco abajo del flujo. Ciertas
situaciones extremas como Válvulas parcialmente abiertas
son especialmente dificiles y requerirá más diámetros de
tubería arriba del flujo (vea la página 6 para las recomenda-
ciones de tubería recta).

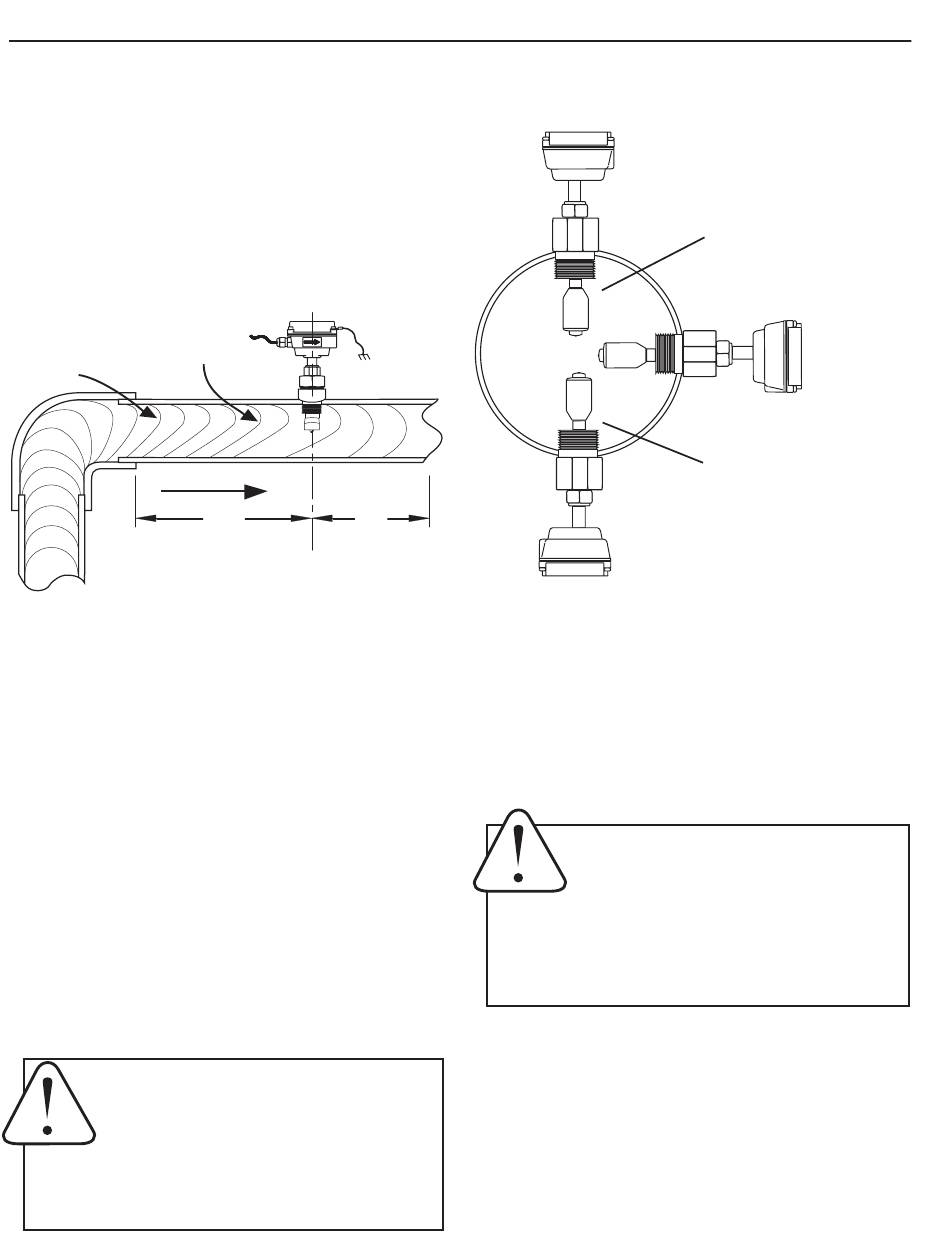

FLUJOS DISTORSIONADOS
Flujo más rápido
causa el
medidor de
Perfil de Flujo
leer alto
Distorsionado
Flujo
Inmersión. Los sensores de la serie 100/200 no son dis-
eñados para operar bajo agua. También inmersión ocasional
puede causar daño. Si hay inmersión ocasional, como en
inundaciones dentro de un sótano, es recomendado la opción
-40 (inmersión).
Inyección química y Fertiriego. Cuando usa un medidor
electromagnético, de cualquier fabricante, en una situación
con aplicaciones de inyecciones de químicos (incluyendo
Fertiriego), tiene que colocar la línea de inyección abajo del
flujo de agua del medidor ó suficientemente arriba del flujo
para mezclar completamente con el agua antes que pasa
por el medidor. Por falta de una Buena mezcla del químico
ó fertilizante con el agua la conductividad del agua cambia
rápidamente que puede causar la lectura del flujo de subir y
bajar drasticamente resultando en una medida no precisa.
Sin embargo, una vez que el agua tiene una conductividad
uniforme, el medidor regresa a trabajar en forma normal.
Precaución: En aplicaciones de
inyección química ó feritiriego, instale
la línea de inyección abajo del flujo de
agua del medidor, ó suficientemente
arriba del flujo de agua para tener una
mezcla completa con el agua antes que
pasa por el medidor.
Página 2
5X
10X
COLOCAR EL MEDIDOR
(Posición no aceptable si hay
Flujo vertical en una dirección hacía arriba es la orientación
preferida de instalación, porque mejora el desempeño de
bajo flujo y evite problemas con sedimentos ó aire atrapado.
Instalaciones de arriba, abajo de la tubería, ó tubería vertical
son aceptables si es lo que requiere la tubería.
Precaucion: Estos sensores de flujo no
son recomendados en instalaciones
abajo del flujo de una bomba de agua
hirviendo donde una falta de instalación
puede exponer el sensor de flujo a unas presiones
y temperaturas del agua hirviendo. Temperatura
máxima recomendada es 200 grados F.
Regular
(Posición no aceptable
si tiene aire presente.)
Posición
óptima
Regular
sedimento en el fluido.)
