FP2
3.3 Mapeado de los Módulos Instaldos
3.3.1

Uso del Mapa de E/S Instaladas

El estado del mapa de E/S de los módulos instalados al rack se graba automáticamente
en los registros del sistema.
Si se ha añadido un rack de expansión,se reservan 16 slots para el rack que contiene
la CPU (independientemente del tipo de rack utilizado).
En el caso de tener algún slot libre (sin ningún módulo montado), se configura como
16 puntos (16E).

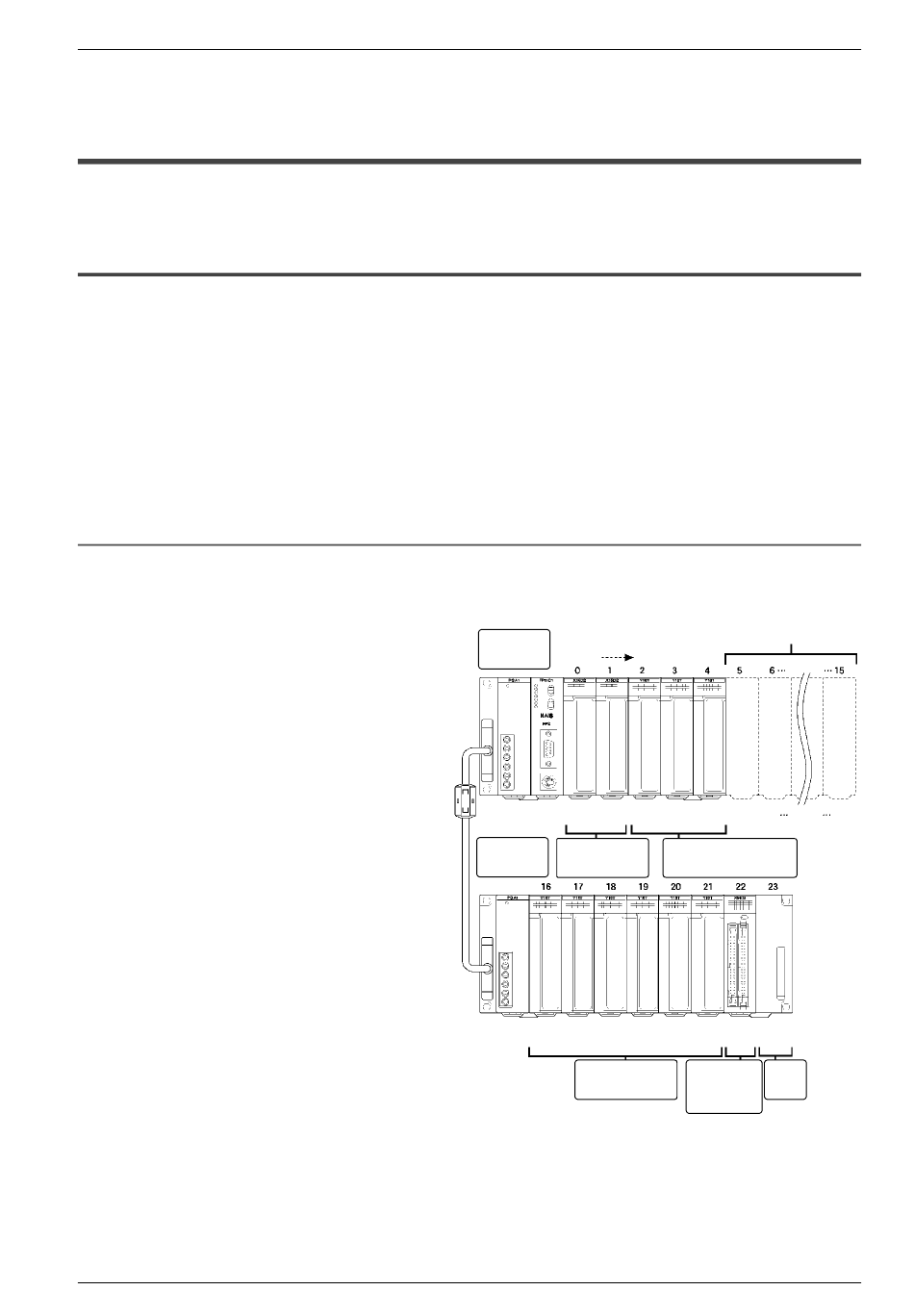

3.3.1.1 Ejemplo de Mapeado
El número de las E/S del diagrama es el resultado de la ejecución del mapeado de los
módulos instalados.
Rack de la CPU
Rack: 7-slots
Fuente de Alimentación: 1 módulo
CPU: 1 módulo
Módulos de E/S:
-- 16-Entradas DC: 2 unidades
-- 16-Salidas a Transistor: 3 unidades
Rack de Expansión
Rack: 9-slots
Fuente de Alimentación: 1 módulo
I/O units used:
-- 16-Salidas a Relé: 6 unidades
-- 64-Entradas DC: 1 unidad
En el rack de expansión, el número del primer slot disponible es el número siguiente
al último slot del rack que contiene la CPU, independientemente de que disponga de
slots libres o no. Así mismo, el rack que contiene la CPU se reserva 16 slots (0--15) sea
cual sea el tipo de rack.
Matsushita Electric Works (Europe) AG
3.3 Mapeado de los Módulos Instaldos
Rack de
Nº de Slot.
la CPU
X0 X10 Y20
a a a
XF X1F Y2F
Rack de
16-Entradas
Expansión
DC
Y160 Y170 Y180 Y190
to to to to
Y16F Y17F Y18F Y19F
16-Salidas
a Relé
Mapa de E/S
Slots libres
Y30 Y40 50 60 150
a a a a a
Y3F Y4F 5F 6F 15F
16-Salidas a
Transistor
Y200 Y210 X220 260
to to to to
Y20F Y21F X25F 26F
slot
64-Entradas
libre
DC
3-- 13
