9. Deslice el soporte en T hasta que el extremo derecho de la varilla de afilar rebase justo el disco.
Nota: Si se utiliza un disco de corte de 3", deslice el soporte en T de modo que el extremo
izquierdo de la varilla de afilar no golpee con la base del eje.
Si el Sistema de Afilado Automático no está instalado, inserte una varilla de afilar en un soporte
portaprobetas. Coloque el portaprobetas en el camino del disco de corte y sujételo firmemente.

Afilado del disco de corte

1. Cierre la cubierta de la máquina.
2. Vaya a la pantalla L3.
3. Pulse el botón DRESS BLADE para activar la función de afilado del disco.
 Si no está cortando, esta acción pondrá en marcha automáticamente el disco de corte a la
velocidad adecuada en rpm y activará la circulación de refrigerante.
 Si está cortando, pulse el botón FEED MOTOR para desconectar el motor de avance y gire a
mano la manivela para hacer retroceder el disco hacia la varilla de afilar. Continúe el corte
haciendo penetrar el disco de corte de nuevo en la pieza y pulse el botón FEED MOTOR para
arrancar el motor de avance.
Si el Sistema de Afilado Automático está instalado y dispone de una varilla de afilar, vaya a la pantalla L3 y
pulse el botón DRESS BLADE.
 Si no está cortando, esta acción pondrá en marcha automáticamente el disco de corte a la
velocidad adecuada en rpm y activará la circulación de refrigerante. El Sistema de Afilado
Automático hará avanzar la varilla de afilar contra el disco de corte para el corte siguiente.
 Si está cortando, el disco de corte se mantendrá a la velocidad prescrita y avanzará
automáticamente sobre la probeta.
Nota: Periódicamente, puede ser necesario hacer retroceder el soporte en T contra el dispositivo de
afilado, pues en caso contrario el soporte en T podría desalinearse y sufrir daños. Para hacer
retroceder el soporte en T contra el dispositivo de afilado:
1. Ejecute un ciclo de afilado del disco de corte.
2. Detenga el ciclo de corte cuando se haya completado la mitad del afilado.
3. Haga retroceder el soporte en T contra el dispositivo de afilado.
MA112780-32

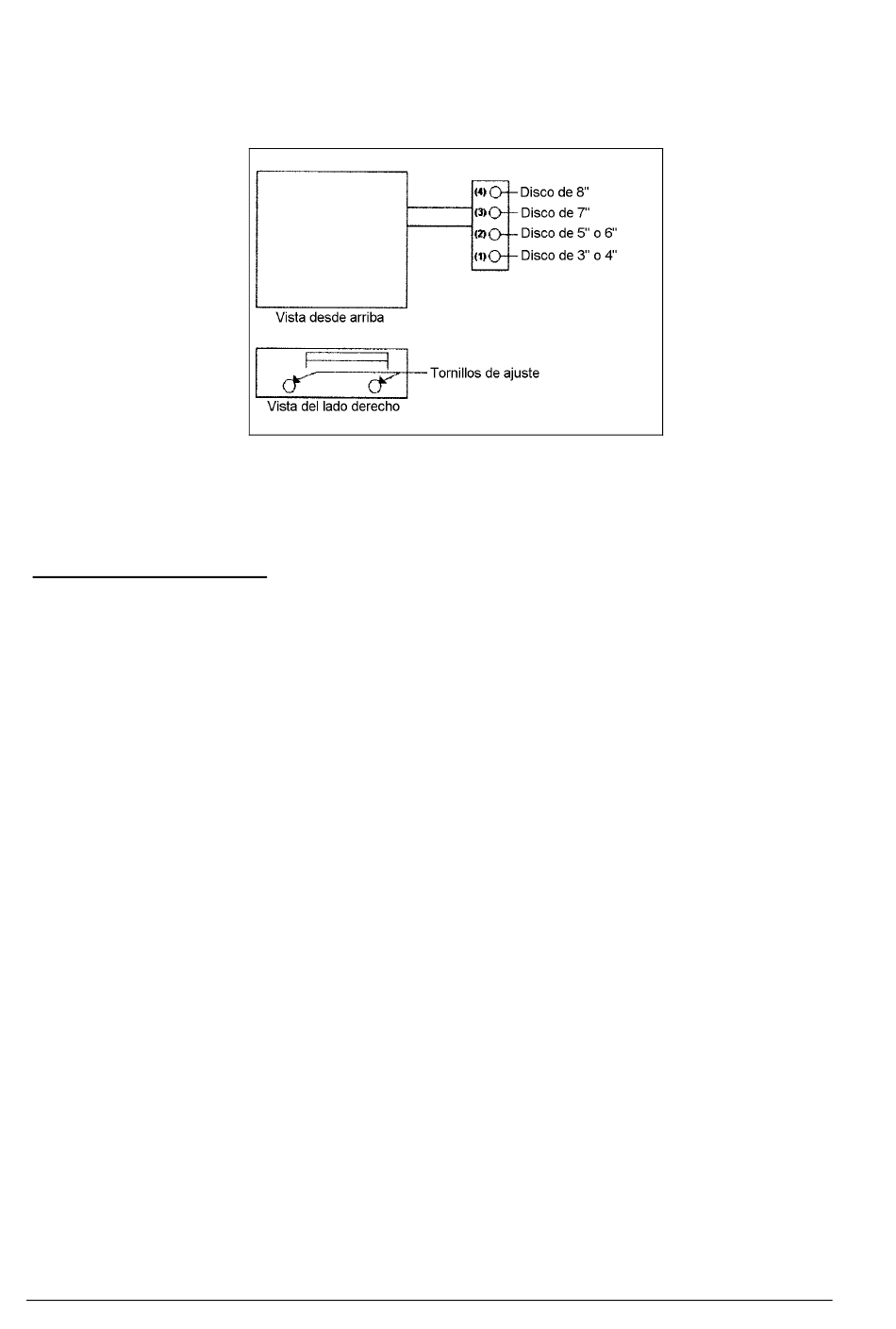

Figura 12. Dibujo de referencia para afilar el disco de corte.
