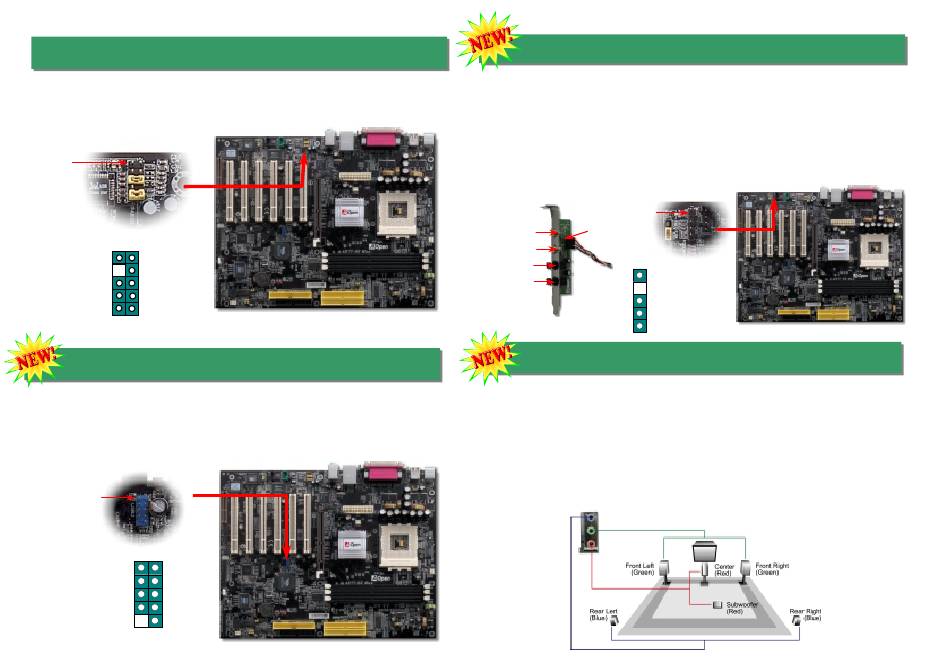

10. Conector Frontal de Audio
Si la caja ha sido diseñada con un puerto audio en el panel frontal, podrá conectar el audio
integrado al panel frontal a través de este conector. A propósito, por favor, quite las tapas
de los jumpers 5-6 y 9-10 del conector frontal de audio antes de conectar el cable. Por
favor no quite estas tapas amarillas 5-6 y 9-10 si no hay puerto de audio en el panel
frontal.
Pin 1
1 2
AUD_GND
AUD_MIC
AUD_VCC
AUD_MIC_BIAS
AUD_RET_R
AUD_FPOUT_R
KEY
NC
AUD_RET_L
AUD_FROUT_L
9 10
11. Soporte de Seis Puertos USB 2.0
Esta placa base incluye seis conectores USB para conecctar dispositivos USB, como
ratón, teclado, modem, impresora, etc. Hay cuatro conectores en el panel posterior PC99.
Puede usar un cable adecuado para llevar los otros conectores USB a los módulos USB o
el panel frontal de la caja. Comparado con el tradicional USB 1.0/1.1 de 12Mbps de
velocidad, USB 2.0 tiene una fantástica velocidad de hasta 480Mbps, 40 veces más
rápido que el tradicional.
Pin 1
1
+5V
+5V
SBD2-
SBD3-
SBD2+
SBD3+
GND
GND
KEY
NC
USB2 Connector
12. Conector S/PDIF (Sony/Philips Digital Interface)
S/PDIF (Sony/Philips Digital Interface) es un formato más reciente de transferencia de audio,
que proporciona una calidad impresionante a través de fibra óptica y le permite disfrutar de
audio digital en vez de analógico. Normalmente existen dos salidas S/PDIF como se muestra,
una para conector RCA, la más habitual para productos de audio de consumo, y otra para
conector óptico de mejor calidad de audio. Con un cable de audio específico, puede enchufar
el conector SPDIF al otro extremo S/PDIF de un módulo de audio que soporte salida digital
S/PDIF. Sin embargo, debe Vd. tener un altavoz que soporte S/PDIF con entrada digital
S/PDIF para conectar la salida digital S/PDIF y aprovechar lo.
Pin 1
(RCA)
Cable
S/PDIF OUT
S/PDIF
S/PDIF IN
S/PDIF OUT
+5VSB
1
S/PDIF IN
NC
(Optica)
S/PDIFOUT
GND
Módulo S/PDIF
S/PDIFIN
(Ampl- opcional usuario)
13. Canal de Audio Efecto Super 5.1
Esta placa base viene con un Codec ALC650 que soporta canal de audio efecto Super
5.1 de alta calidad, que le aporta una flamante nueva experiencia en audio. Con la
potencia del diseño innovador del ALC650, puede usar conectores jack estándar para la
salida de audio surround sin conectar ningún módulo externo. Para usar esta función,
debe instalar el controlador de audio incluido en el Bonus Pack CD así como una
aplicación de audio que soporte Canal 5.1. La figura de abajo representa la ubicación
estándar de todos los altavoces para el sonido del Canal 5.1. Por favor, conecte los
altavoces frontales al puerto verde "Speaker out", los traseros al azul "Line in" y el del
centro y el subwoofer al rojo "MIC in".
Conector
S/PDIF
