Schaltuhr
Rex2000 w72/1
24
6
5 6
7
3 4
1 2
18
12
OK
ME NU
2 4
6
7
5 6
3 4
1 2
1 8
1 2
OK
U
M EN
498 32
044 09
Erläuterung
Sommer / Winter
Aktuelle Uhrzeit, bzw. Schaltzeit
Clr = Schaltzeiten löschen
Copy = Schaltzeiten kopieren
Aktuelle Wochentage
bzw. Schalttage
Segmentkranzanzeige des
eingegebenen Programms,
1 Segment = 30 min,
Taste MENU,
aktiviert das Menu oder
bricht einen Vorgang ab
Pfeiltaste,
bewegt den Pfeil
verändert die einzustellenden Werte
Technische Daten
Anschlußspannung:
230V 50/60Hz
Wirkleistungsaufnahme:
ca. 0,8 W
16A 250V~µ cos ϕ = 1
Schaltausgang:
Parallelkompensation
60VA max. 7µF
Ganggenauigkeit:
± 1 s / Tag bei typischen Installationsbedingungen
eindrähtig
Anschlußquerschnitt:
1,5...4 mm
Programmbilder:
56
Gangreserve:
10 Jahre
Lagertemperatur:
-20°C bis +60°C
Betriebstemperatur:
-20°C bis +55°C
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektrofachkraft installiert werden, anderenfalls besteht Brand-
gefahr oder Gefahr eines elektrischen Schlages. Vor der Installation die Bedienungsanleitung lesen,
den produktspezifischen Montageort beachten und nur Originalzubehör benutzen. Alle Produkte
von Legrand dürfen ausschließlich von speziell geschulten Legrand-Mitarbeitern geöffnet und repa-
riert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und
Gewährleistungsansprüche. Um die elektromagnetische Verträglichkeit, wie es im Rahmen der
Bestimmungen zur CE-Kennzeichnung von Produkten im Anwendungsbereich der EMV-Richtlinie
89/336/EWG gefordert ist, zu gewährleisten, müssen bei Verbrauchern mit hohem Einschaltstrom
(z.B. motorbetriebene Geräte oder Lampen mit einer Nennleistung von mehr als 800W) oder
Schaltperioden < 24 Sekunden entsprechende Schutzmaßnahmen getroffen werden. Das Gerät
enthält eine LiMgO2 Primärzelle. Diese muss nach Produktlebensdauer fachgerecht entnommen
und nach den landesspezifischen gesetzlichen Bestimmungen umweltgerecht entsorgt werden.
Funktion

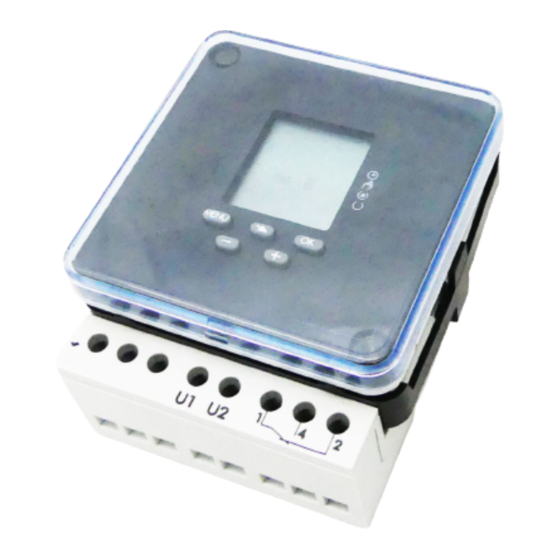

Rex2000 w72/1 ist eine digitale Wochenschaltuhr mit Segmentkranzanzeige. Es können bis zu 8 Programmbilder pro Tag eingegeben
werden. Ein Programmbild umfaßt eine Einschaltzeit und eine Ausschaltzeit. Wird während der Programmierung 60 Sekunden keine Taste
betätigt, wird die Schaltuhr in die Ausgangsposition zurückgestellt. Die Programmbilder können auf unterschiedliche Tage kopiert werden. Die
kleinste Schaltzeit beträgt 1 Minute. Die Schaltzeiten werden unbegrenzt gesichert, können aber jederzeit überschrieben werden. Die einge-
gebenen Programmbilder werden in einem Segmentkranz mit einem Raster von 30 Minuten dargestellt. Die Uhrzeit und die jeweiligen
Wochentage werden digital angezeigt. Die Sommer- /Winterzeitumschaltung kann wahlweise von Hand oder automatisch durch die Schaltuhr
vorgenommen werden.
Menu
SET TIME CHECK... ON
Tag / Monat / Jahr
PROG DATE NEW...OFF
SU/Wi
D/M/Y
Symbol für "Automatikbetrieb"
24
Symbol für "Schaltungsvorwegnahme"
18
6
Symbol für "Permanent EIN"
1234567
Symbol für "Permanent AUS"
12
Schaltzustand des Ausganges
= Ein
= Aus
MENU
OK
Taste OK,
bestätigt die Eingabe
Taste – und +,
Netzausfall
Bei Netzausfall wird no U angezeigt.
Die Tasten sind ohne Funktion.
Die Resetfunktion ist möglich.
496 05
496 04
496 03
120V 50/60Hz
24V AC/DC
mehrdrähtig
2
2
1,5...2,5 mm
1. Inbetriebnahme
Reset 1 die Schaltzeiten bleiben erhalten
Tasten
Reset 2 auch die Schaltzeiten werden gelöscht
Alle 5 Tasten gleichzeitig drücken
Zuerst Taste
alle anderen Tasten loslassen.
2. Aktuelle Uhrzeit einstellen
Taste
Mit der Taste
Taste
Mit Taste
bestätigen.
Mit den Tasten
Stunde einstellen und mit Taste
bestätigen.
Mit den Tasten
Minute einstellen und mit der Taste
bestätigen.
Bedienungsanleitung
Anschluß
1
L
N
1200W
1200W
2300W
1800W
MENU
gleichzeitig drücken
MENU
loslassen, 3 Sekunden danach
MENU
aktiviert das Menu.
SET TIME... auswählen und mit
OK
bestätigen.
OK
nochmals SET TIME
die aktuelle
OK
die aktuelle
OK
D
®
4
2
100W
100W
2300W
1800W
24
18
6
1234567
12
SET TIME
24
18
6
1234567
12
