Las instrucciones de seguridad no tienen en cuenta: Hechos casuales y eventos que se puedan presentar durante el montaje, el uso y el mantenimiento. 800, 850 19 / 36...
Punto: describe las actividades a utilizados. realizar. En caso de dudas: Flecha: describe reacciones a ® Preguntar al proveedor GEMÜ más actividades. próximo. 800, 850 20 / 36...
Código 8. Flotador con o sin imán PVC-U, bajo petición PVDF (véase ficha técnica 800 HP) PA transparente, margen de temperatura de 0 a 60 °C* 21 Polisulfona, margen de temperatura de 0 a 100 °C* * Los valores de temperatura son válidos para agua Ejemplo de pedido Ejecución (Tipo)

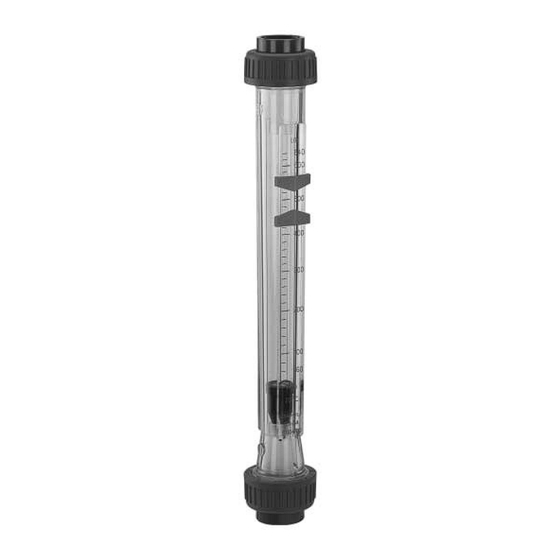

fl ujo. El valor de fl ujo puede leerse ahora en la escala. Componentes principales Ítem Denominación Tubo de medición Flotador Tope superior Tope superior con amortiguación (opcional) Tuerca de apriete Manguito Junta tórica Indicador de valor nominal Tope inferior Modo de funcionamiento 800, 850 24 / 36...
Volver a colocar el tope superior Volver a colocar la junta tórica superior. Volver a enroscar la tuerca de apriete superior. ® El seguro para transporte se ha retirado. Montaje con dirección de fl ujo de abajo arriba 800, 850 25 / 36...
(5 x DN). Si se usan líquidos, se pueden instalar delante y detrás del rotámetro válvulas de mariposa. El montaje y la estrangulación por detrás del rotámetro son preferibles para evitar que se formen remolinos. 800, 850 26 / 36...
La presión que se produzca sea suficiente para compensar la pérdida de presión a través del flotador Aflojar las tuercas de apriete 4. Insertar las tuercas de apriete 4 en las tuberías 9. Válvulas de cierre 800, 850 27 / 36...
Página 28
Comprobar la hermeticidad. Montar las tuercas de apriete Pegar, soldar o enroscar los manguitos 5 en las tuberías 9. Colocar juntas tóricas 6 en el tubo de medición. Montar el tubo de medición Montar el manguito 800, 850 28 / 36...
® Puede verse entonces la lectura del flujo. Transmisor de valores de medición Para realizar el montaje del transmisor de valores límite o valores de medición, véanse las correspondientes instrucciones de montaje, instalación y mantenimiento. 800, 850 29 / 36...
Sustituir el tubo de medición en caso de se puede ajustar en el rotámetro el valor daños. límite máximo y mínimo con ayuda del El usuario es responsable de establecer indicador rojo del valor nominal. unos intervalos de inspección adecuados. 800, 850 30 / 36...
Código completo del producto Número de pedido Número de notificación GEMÜ 800: Componentes de los juegos de Nombre de la pieza de recambio piezas de recambio Ámbito de aplicación (fluido, temperaturas y presiones) Datos de la placa de identifi...
Página 32
8xx *SUM 20 (PVDF) posibilidades de combinación, véanse las Véanse los componentes en la tabla superior izquierda hoja de datos GEMÜ 800 y GEMÜ 850) 8xx = utilizar 800 o 850 * Utilizar el diámetro nominal (por ejemplo 25) 800, 850...
Véanse los componentes en la tabla superior izquierda manguitos, 8xx = utilizar 800 o 850 * Utilizar el diámetro nominal (por ejemplo 33) topes, flotador sin ** Tipo de conexión núcleo de plomo* *** Material de piezas de conexión Posibilidades de combinación con el...
Eliminar la causa para el flujo con de picos del flotador impulsos con líquidos Fuertes oscilaciones Oscilaciones de compresión Observar las recomendaciones de picos del flotador del gas de las directivas, por ejemplo con gases VDI/VDE 3513 800, 850 34 / 36...
Los productos han sido desarrollados y producidos según los propios procedimientos y estándares de calidad de GEMÜ, que cumplen con los requisitos de las normas ISO 9001 e ISO 14001. Joachim Brien Director División Técnica Ingelfingen-Criesbach, julio de 2019 800, 850 35 / 36...
