OLS127 - Fuente de alimentación
Inscripción
L, N
– DC +
– BAT +
PD16W/PD16WCB - Distribución de corriente
Module
Inscripción
1P - 16P
1N - 16N
Fig. 2
PRECAUCIÓN: desenergice la unidad antes de realizar el mantenimiento.
Para una protección continua contra el riesgo de incendio, reemplace el fusible con el
mismo tipo y clasificación. No exponga la unidad a la lluvia o la humedad.
Puerta
Correa de
alambre
(desde el
gabinete
hasta la
puerta)
- 4 -

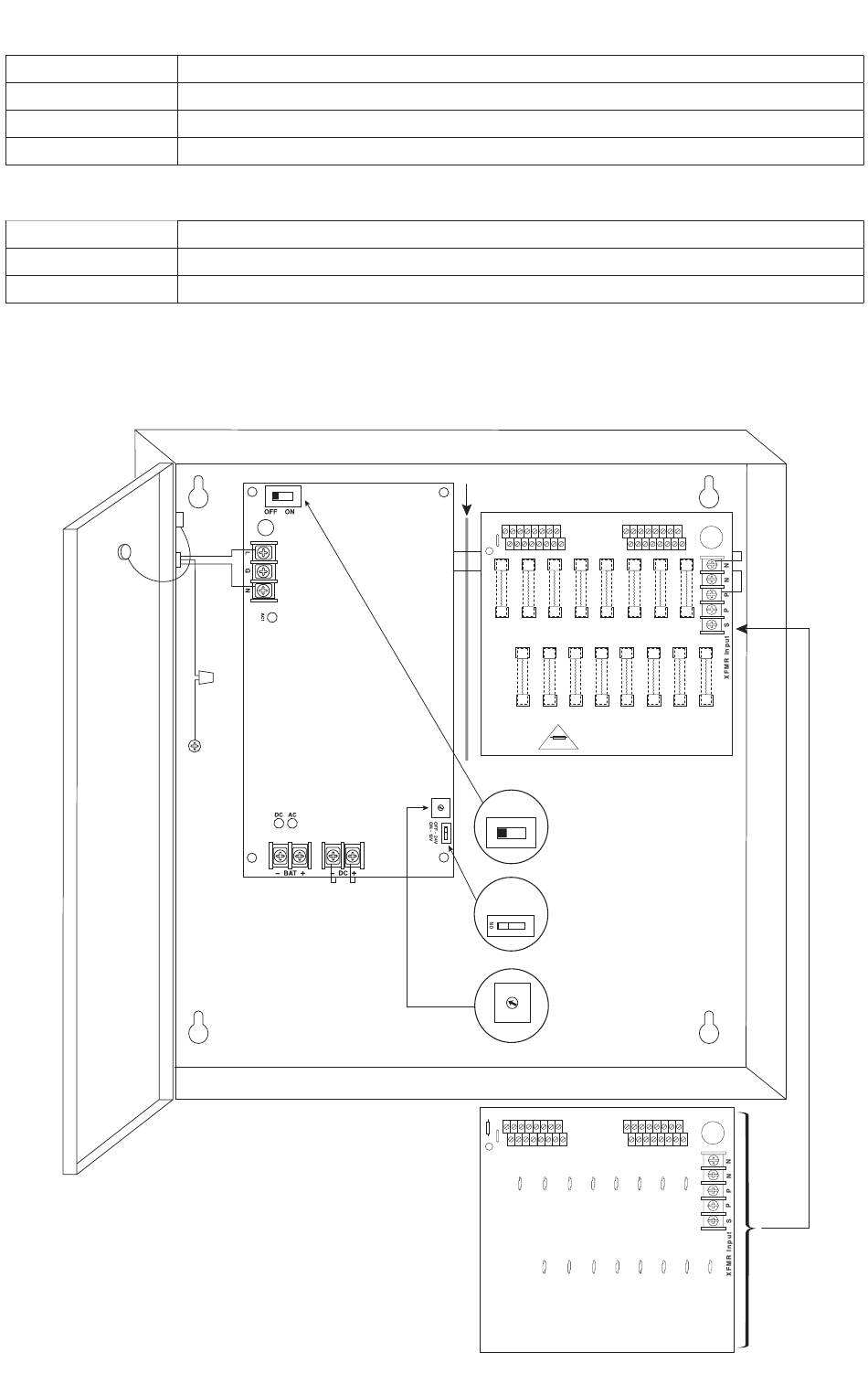

Identificación del terminal ALTV1224DC1 / CB:
Función/Descripción
Conexión a la red eléctrica de 115VAC.
Salida continua total de 12VDC o 24VDC @ 4A.
Conexiones de batería de reserva. Velocidad de carga máxima 0.5A.
Función/Descripción
Salidas de potencia DC positivas.
Salidas de potencia DC negativas.
Alimentación
principal de
115 VAC
Tierra
física
Utilizado en modelos PTC
(ejemplo: ALTV1224DC1CB)
Divisor
1 2 3 4 5 6 7 8
common
outputs
protected
outputs
3.5A 250V
El interruptor desactiva la entrada
de voltaje de la línea de
OFF
ON
alimentación.
ON
Si las baterías de reserva (baterías)
están conectadas, la salida de DC
permanece encendida.
OFF - 24V
ON - 12V
SW1
24VDC sálida - OFF
12VDC sálida - ON
Trimpot
Ajusta el voltaje de salida
en la fuente de
alimentación.
1 2 3 4 5 6 7 8
common
outputs
protected
outputs
9 10 11 12 13 14 15 16
N
P
9 10 11 12 13 14 15 16
N
P
