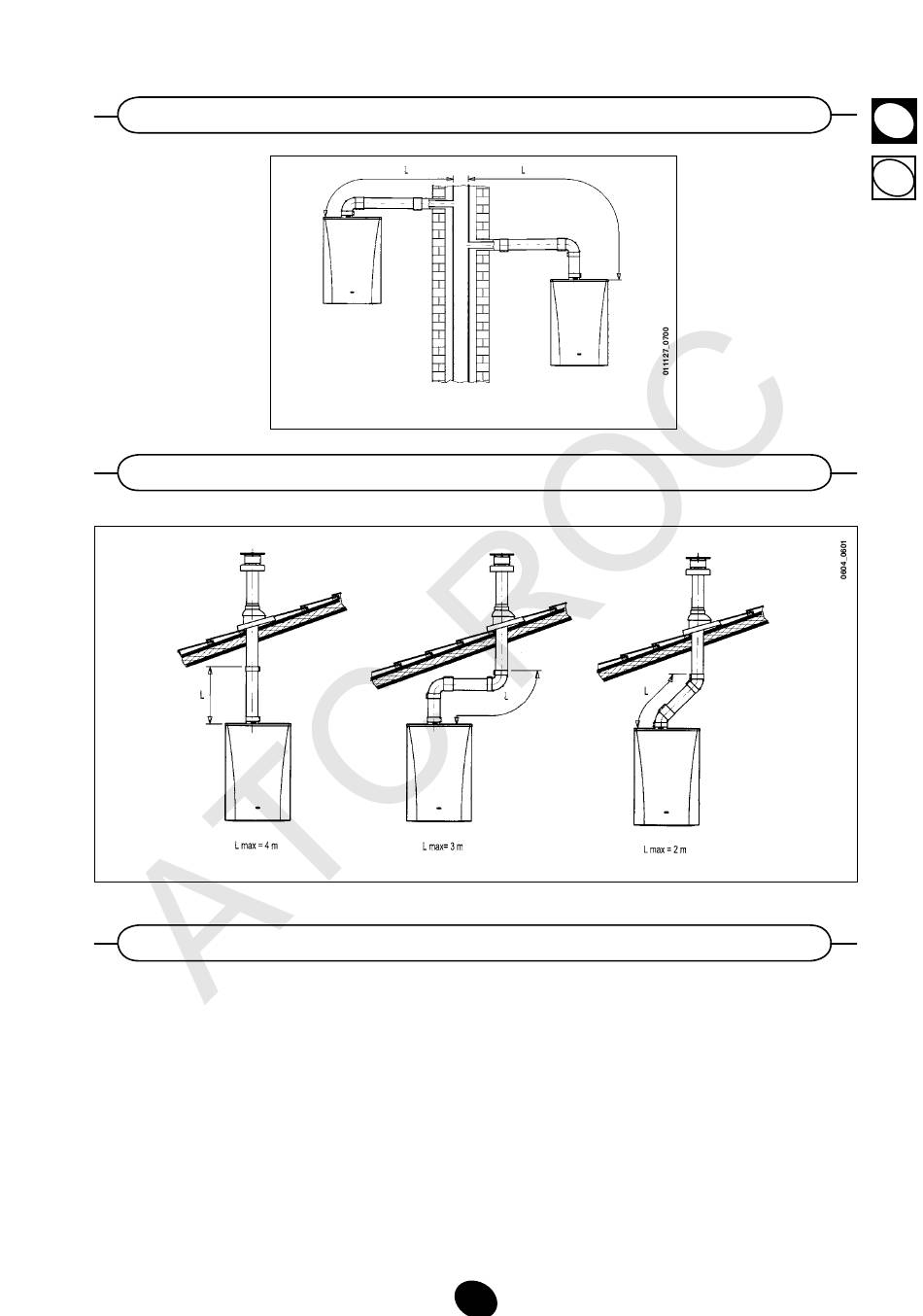

6.2 EJEMPLOS DE INSTALACIÓN CON CONDUCTOS DE HUMO DE TIPO LAS TIPO C42
6.3 EJEMPLOS DE INSTALACIÓN CON CONDUCTOS VERTICALES TIPO C32
6.4 EJEMPLOS DE INSTALACIÓN CON CONDUCTOS SEPARADOS HORIZONTALES
Importante - La pendiente mínima, hacia el exterior, del conducto de salida debe ser de 1 cm por metro de longitud.
En el caso de la instalación del Kit recolector de la condensación la pendiente del conducto de descarga debe estar
dirigida hacia la caldera.
descarga-aspiración
... conductos de
Este tipo de conducto permite la descarga de los productos de la combustión ya sea fuera del edificio, como en conductos
para los productos de la combustion individuales.
La aspiración del aire comburente se puede efectuar en zonas diferentes a las de descarga.
El accesorio desdoblador se compone de una unión reducción descarga (100/80) y de una unión aspiración aire que
puede ser posicionada ya sea a la izquierda, como a la derecha de la unión de descarga, según las exigencias de la
instalación.
La junta y los tornillos de la unión aspiración aire a utilizar son los que se habían sacado de la tapa. El diafragma presente
en la caldera debe ser eliminado en caso de instalación con estos tipos de conductos.
Lmax = 5 m
separados
