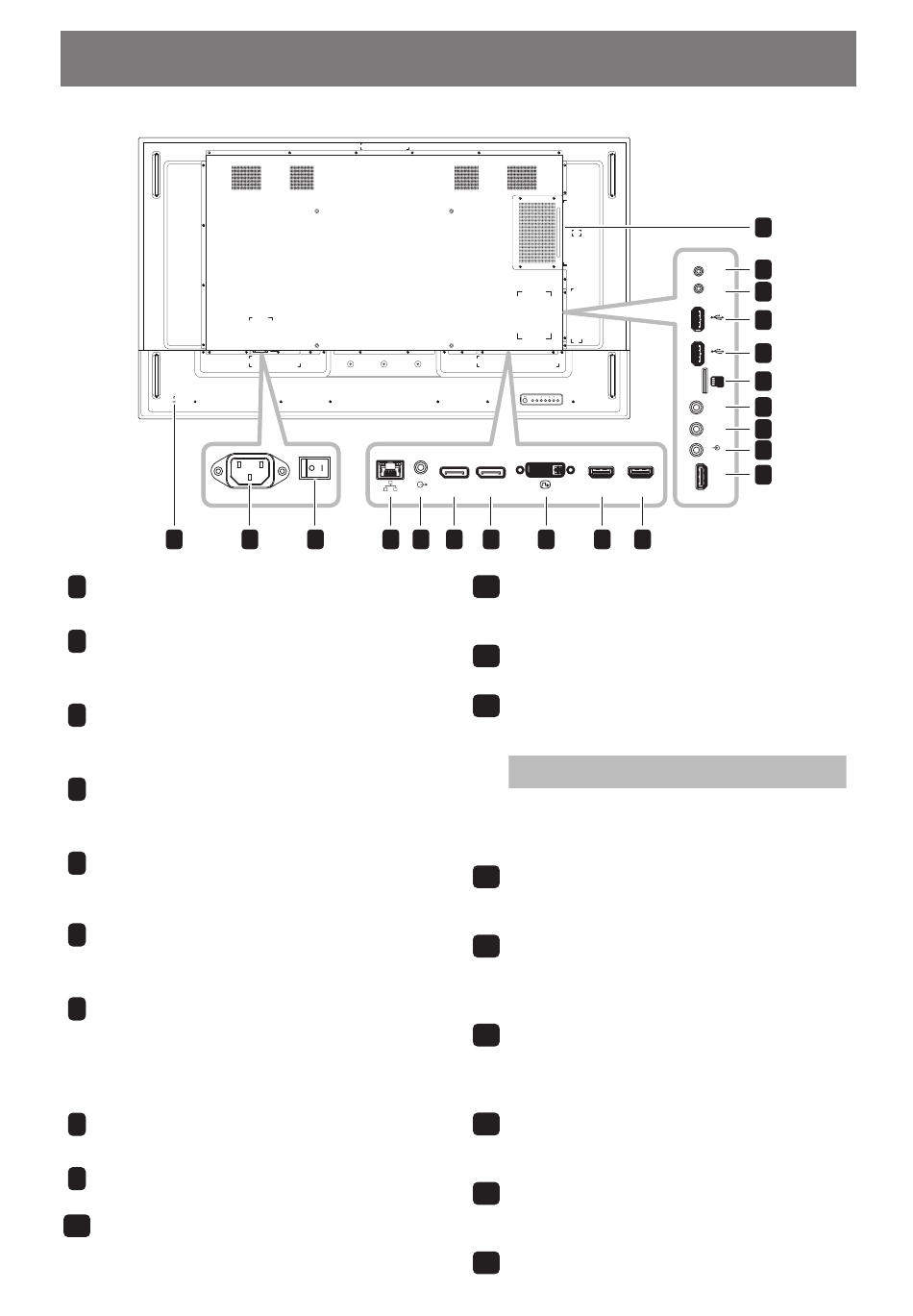

DESCRIPCIÓN DEL PRODUCTO
PD-65Q
20
ENTRADA DE CA
1
Entrada de alimentación de CA.
Conmutador de alimentación principal
2
Permite encender o apagar la alimentación
principal.
LAN
3
Para la conexión a Internet con un cable
Ethernet.
SALIDA DE AUDIO
4
Permite conectar la salida de señales de audio
(conector de audio estéreo de 3,5 mm).
ENTRADA DP
5
Permite conectar la entrada de señales
DisplayPort.
SALIDA DP
6
Permite conectar la salida de señales
DisplayPort.
ENTRADA DVI-I
7
Permite conectar la entrada de señales DVI.
Para la entrada VGA, puede utilizar el
adaptador DVI macho a VGA o el cable DVI a
VGA.
ENTRADA HDMI1
8
Permite conectar la entrada de señales HDMI.
ENTRADA HDMI2
9
Permite conectar la entrada de señales HDMI.
10
ENTRADA HDMI3
Permite conectar la entrada de señales HDMI.
AUDIO OUT
LAN
1 2 3 4
MUTE INPUT MENU
DP IN DP OUT HDMI1 IN
DVI-I IN
5 6 7 8
ENTRADA DE LÍNEA DE PC
11
Permite conectar la entrada de señales de
audio (conector de audio estéreo de 3,5 mm).
ENTRADA IR
12
Entrada de señal IR.
SALIDA IR
13
Salida de la señal IR para la función de
derivación.
Nota:
♦ El sensor del mando a distancia de esta
pantalla dejará de funcionar si se enchufa
el conector [ENTRADA IR].
Ranura para tarjetas Micro-SD
14
Permite inserte una tarjeta de memoria Micro-
SD.
Puerto USB 2.0 (función de servicio y
15
reproducción USB)
Permite una conexión USB 2.0 para servicio y
reproducción USB.
Puerto USB 2.0 (función de reproducción
16
USB)
Permite una conexión USB 2.0 para
reproducción USB.
Entrada RS232
17
Permite conectar la entrada RS232 procedente
de un equipo externo.
SALIDA RS232
18
Permite conectar la salida RS232 a pantallas
adicionales.
Ranura SDM
19
Permite conectar el módulo SDM.
17
19
18
RS232
OUT
17
RS232
IN
16
USB 2.0
15
USB 2.0
14
MICRO SD
13
IR-OUT
12
IR-IN
11
PC LINE IN
10
HDMI3 IN
HDMI2 IN
9
