Instalación de CSE-200

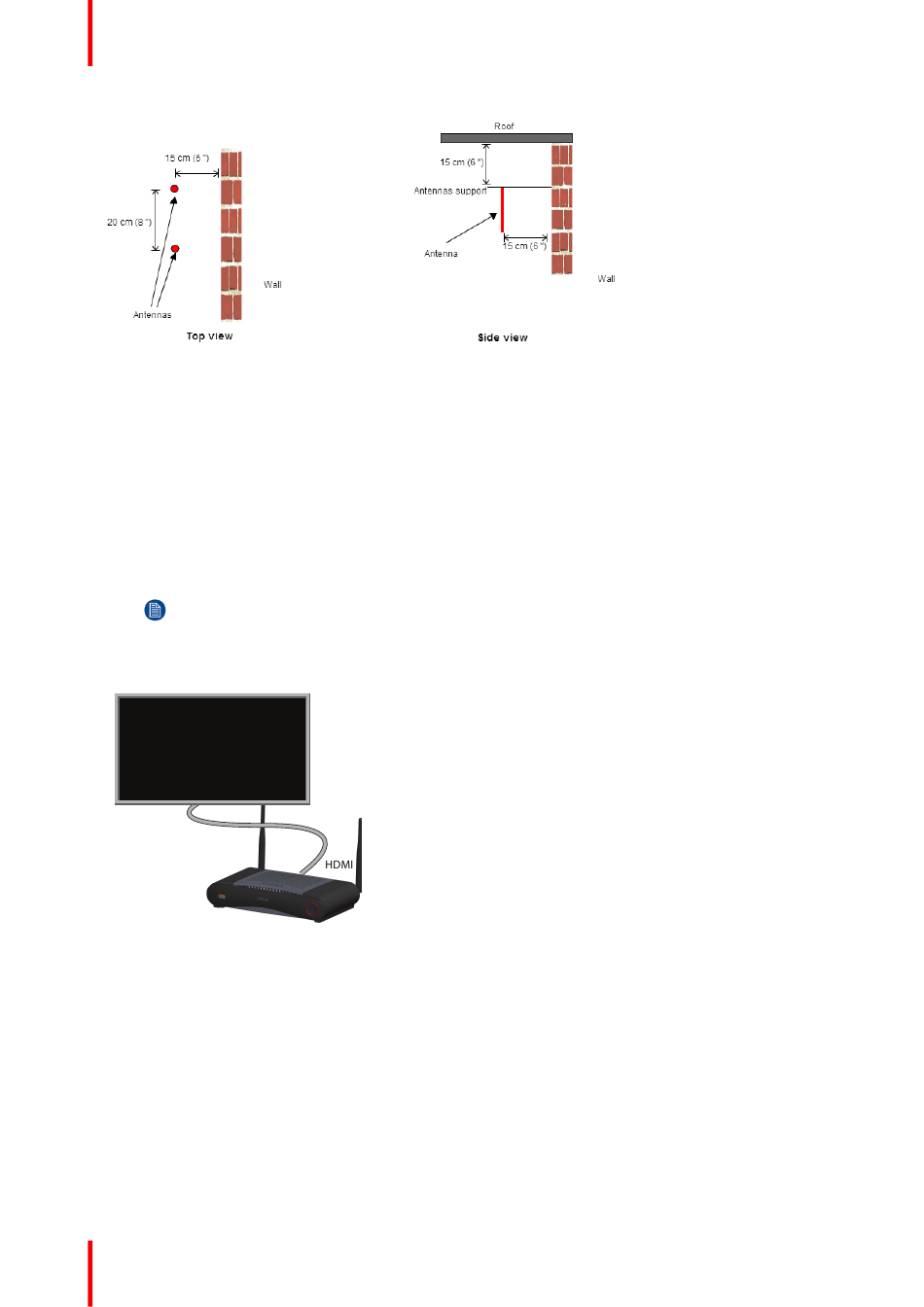

Imagen 4–2 Vista ampliada de la instalación de las antenas en la sala de reuniones
4.5 Conexiones de la señal de vídeo a la Base Unit
Acerca de la conexión de la señal de vídeo
A la Base Unit se le puede conectar una única pantalla.
Para conectar una pantalla, es preciso establecer una conexión HDMI entre la Base Unit y la pantalla.

Para conectar

1. Conecte la Base Unit a la pantalla usando un cable de pantalla.
Note: En el momento de la compra no se incluye ningún cable de pantalla en la caja de ClickShare.
Al establecer una configuración de pantalla, conecte el cable HDMI a la pantalla. Cuando sea preciso, use
un adaptador para conectar a un puerto de pantalla o a un puerto DVI en el extremo de la pantalla.
Imagen 4–3 Conexión de la pantalla
4.6 Conexión de audio

Acerca del audio

El Botón de ClickShare captura la salida de audio del portátil del usuario y la envía a la Unidad base junto con
la señal de vídeo. El audio se emitirá a niveles de línea desde el zócalo mini jack (3,5 mm), el zócalo
TOSLINK y mediante el conector HDMI.
Depende del usuario decidir si enviar la señal de audio junto con la señal de vídeo o no. El usuario puede
decidir esto usando las mismas herramientas que usaría para controlar los altavoces del portátil o un
auricular: los controles de audio del sistema operativo (p. ej., para Windows: Panel de control > Dispositivos
de sonido y de audio) o los botones físicos del teclado de su portátil (silencio/sonido, menos volumen, más
volumen).
40 R5900023ES /16 ClickShare CSE-200
