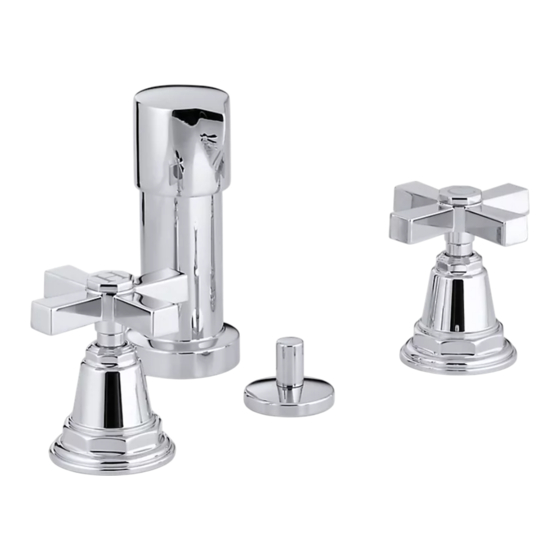

Kohler K-13142 Guia De Instalacion
Manuales relacionados para Kohler K-13142
Resumen de contenidos para Kohler K-13142
- Página 1 Installation Guide Bidet Faucet K-13142 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página“ Español-1” 1033981-2-A...
-
Página 32: Grifería De Bidé
Gracias por elegir los productos de Kohler Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. -
Página 33: Antes De Comenzar
Reemplace las tuberías de desagüe o suministro de ser necesario. En las instalaciones nuevas, instale la grifería antes de instalar el bidé. Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios. -
Página 34: Instalación Del Montaje Del Rociador
Enrosque la brida hasta que quede ajustada contra la cabeza del rociador. Apriete bien la tuerca en el vástago con una llave. No apriete demasiado. Elimine el exceso de masilla de plomería o sellador. 1033981-2-A Español-3 Kohler Co. - Página 35 Deslice la arandela (con la parte cónica hacia arriba), la arandela de latón y la tuerca en el vástago del chapetón por la parte inferior del bidé. Apriete bien la tuerca con una llave. No apriete demasiado. Elimine el exceso de masilla de plomería o sellador. Kohler Co. Español-4 1033981-2-A...
- Página 36 Estilo de desagüe A Estilo de desagüe B 3. Estilo de desagüe Consulte las ilustraciones de arriba para determinar el estilo de desagüe incluido con su grifería. Siga las instrucciones del estilo de su desagüe. 1033981-2-A Español-5 Kohler Co.
- Página 37 Tenga cuidado de no rayar el acabado. Elimine el exceso de masilla de plomería o sellador. Introduzca el obturador en la brida. Inserte el sello dentro del orificio de sellado en el cuerpo. Kohler Co. Español-6 1033981-2-A...
- Página 38 Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla. Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón. 1033981-2-A Español-7 Kohler Co.
- Página 39 Termine la instalación del desagüe - Estilo A (cont.) Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga por el orificio del tirador de desagüe. Kohler Co. Español-8 1033981-2-A...
- Página 40 Asegúrese de que el orificio de sellado del cuerpo de desagüe esté orientado hacia el dorso del aparato sanitario y apriete bien la tuerca. Elimine el exceso de masilla de plomería o sellador. 1033981-2-A Español-9 Kohler Co.
- Página 41 Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla. Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón. Kohler Co. Español-10 1033981-2-A...
- Página 42 Termine la instalación del desagüe - Estilo B (cont.) Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga 1/2″ (1,3 cm) por el orificio del tirador de desagüe. 1033981-2-A Español-11 Kohler Co.
-
Página 43: Instalación Del Cuerpo De Válvula
Deslice una arandela y enrosque una tuerca sin apretar en cada cuerpo de válvula. Sostenga firmemente los cuerpos de válvula en su lugar y luego apriete bien las tuercas con una llave. No apriete demasiado. Elimine el exceso de masilla de plomería o sellador. Kohler Co. Español-12 1033981-2-A... -
Página 44: Instalación De La Válvula De Transferencia
Aplique cinta selladora de roscas a las roscas del extremo largo de la conexión del tubo. Enrosque la manguera flexible a la conexión del tubo. Deslice la arandela de sellado (con la parte cónica hacia arriba) por la válvula de transferencia. 1033981-2-A Español-13 Kohler Co. -
Página 45: Termine La Instalación De La Válvula De Transferencia
Deslice el inserto de ranura por el vástago de la válvula. Enrosque el chapetón en la tuerca de plástico. Gire la manija hasta que el indicador esté orientado hacia el frente del bidé. Presione la manija sobre el inserto de ranura. Kohler Co. Español-14 1033981-2-A... -
Página 46: Instalación De La Manguera Flexible
Deslice el empaque por el vástago del montaje compuesto por la válvula de transferencia y la válvula rompevacío. Conecte la manguera flexible desde la entrada de la T de suministro al vástago de la válvula de transferencia y la válvula rompevacío. 1033981-2-A Español-15 Kohler Co. -
Página 47: Conexiones De Suministro
Repare según sea necesario. Abra las válvulas del agua fría y caliente, y deje que el agua corra durante un minuto para eliminar los residuos. Verifique que no haya fugas. Cierre las llaves de paso. Cierre el agua. Kohler Co. Español-16 1033981-2-A... - Página 48 USA: 1-800-4-KOHLER Canada: 1-800-964-5590 México: 001-877-680-1310 kohler.com ©2004 Kohler Co. 1033981-2-A...
