RFHERO yellowjacket pro Guía De Instalación Y Operación página 3

Vista Frontal
LED de
Communicaciones
Botón de
aprendizaje
Vista
superior
Instrucciones de Operación
1. Coloque dos pilas AA en e transmisor. El LED en la parte superior destellará rojo agunas veces.
Despues que esto se detiene, presionando qualquier botón en el transmisor hará que el LED en la
parte superior destello verde rapidamente.
2. Enchufe el cabe alimentación del receptor de YellowJacket Pro en una toma de corriente, luego en
el receptor de YellowJacket Pro. El LED de alimentación (rojo) debería estar encendido.
3. Después de algunas segundos el LED de las comunicaciones debe destellar verde tres (3) veces
para una máquina del aislamiento de 3 botónes. Si parpadea cualquier otro número de veces, el modo
es incorrecto. Por favor sigalas instrucciones en la pagina siguiente que es titulado "Ajustando el Modo
del Receptor del YellowJacket Pro"
4. Presionando el botón en el transmisor hará que el LED en la parte superior del transmisor parpadee
en verde para indicar que la señal ha sido enviada.
5. El LED de comunicaciones del receptor parpadeará en verde/rojo (puede aparecer en naranja) para
indicar que se ha recibido un mensaje válido desde el transmisor. También puede posiblemente oír el
tecleo del relais dentro del receptor. Si se retira la tapa del receptor, también verá que el LED del relé
se enciende y apaga cuando se presionan los botones del transmisor.
6. Si el LED de comunicaciones parpadea soló en rojo, el transmisor no está emparejado con este
receptor. Por favor siga las instrucciones en la página siguiente titulada "Emparejando el Receptor y
Transmisor del YellowJacket Pro"
7. Su sistema ya está operativo y listo para su uso!

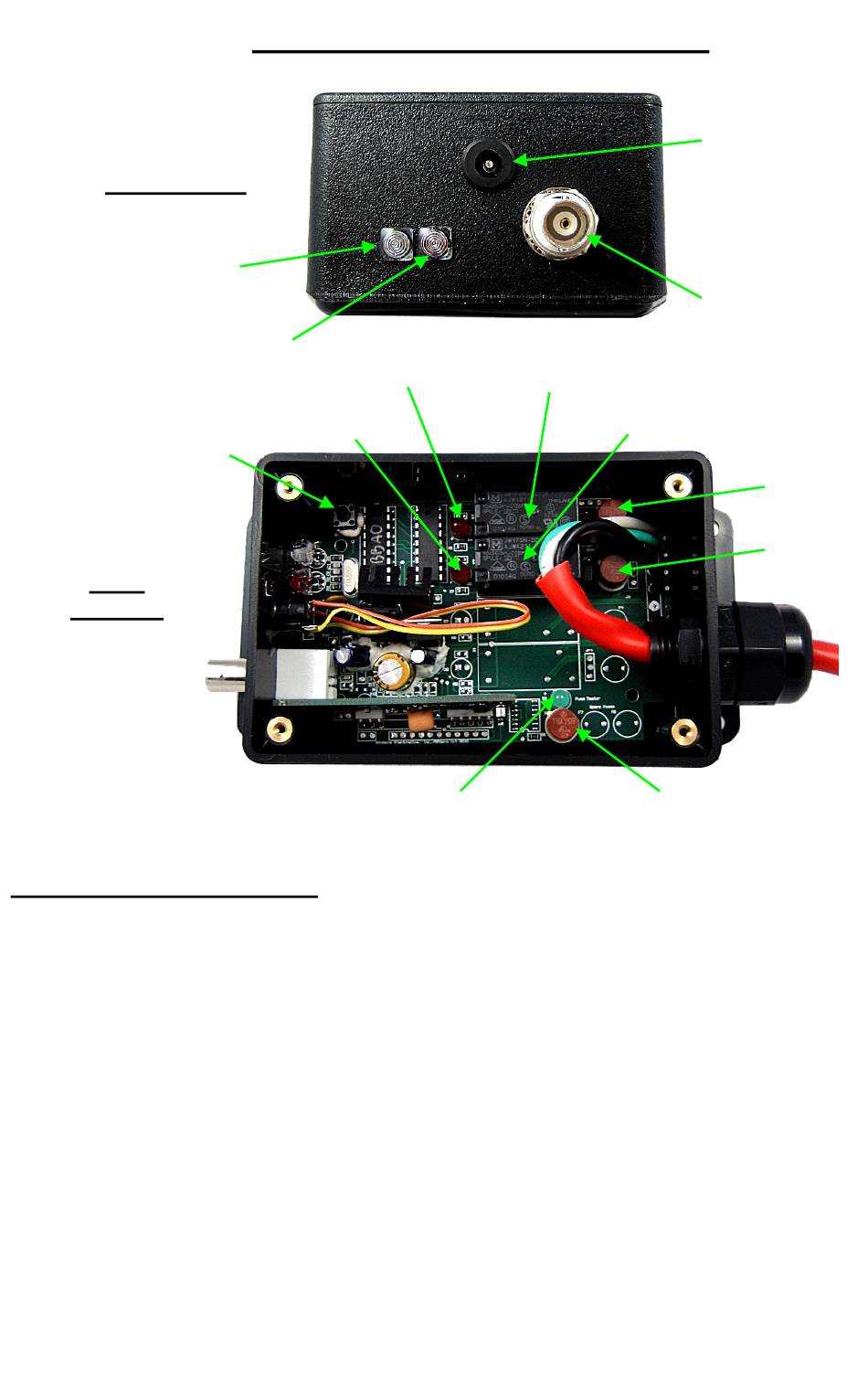

Receptor de Yellowjacket Pro
LED de
alimentación
Relé 2 LED
Relé 1 LED
Probador de
fusibles
LED
Relé 1
Relé 2
Probador de
fusibles (con
fusible de re-
puesto)
Conector de
alimentación
Conector de
antena
Fusible del
relé 1
Fusible del
relé 2
