5. Pestillo de colocación de cables

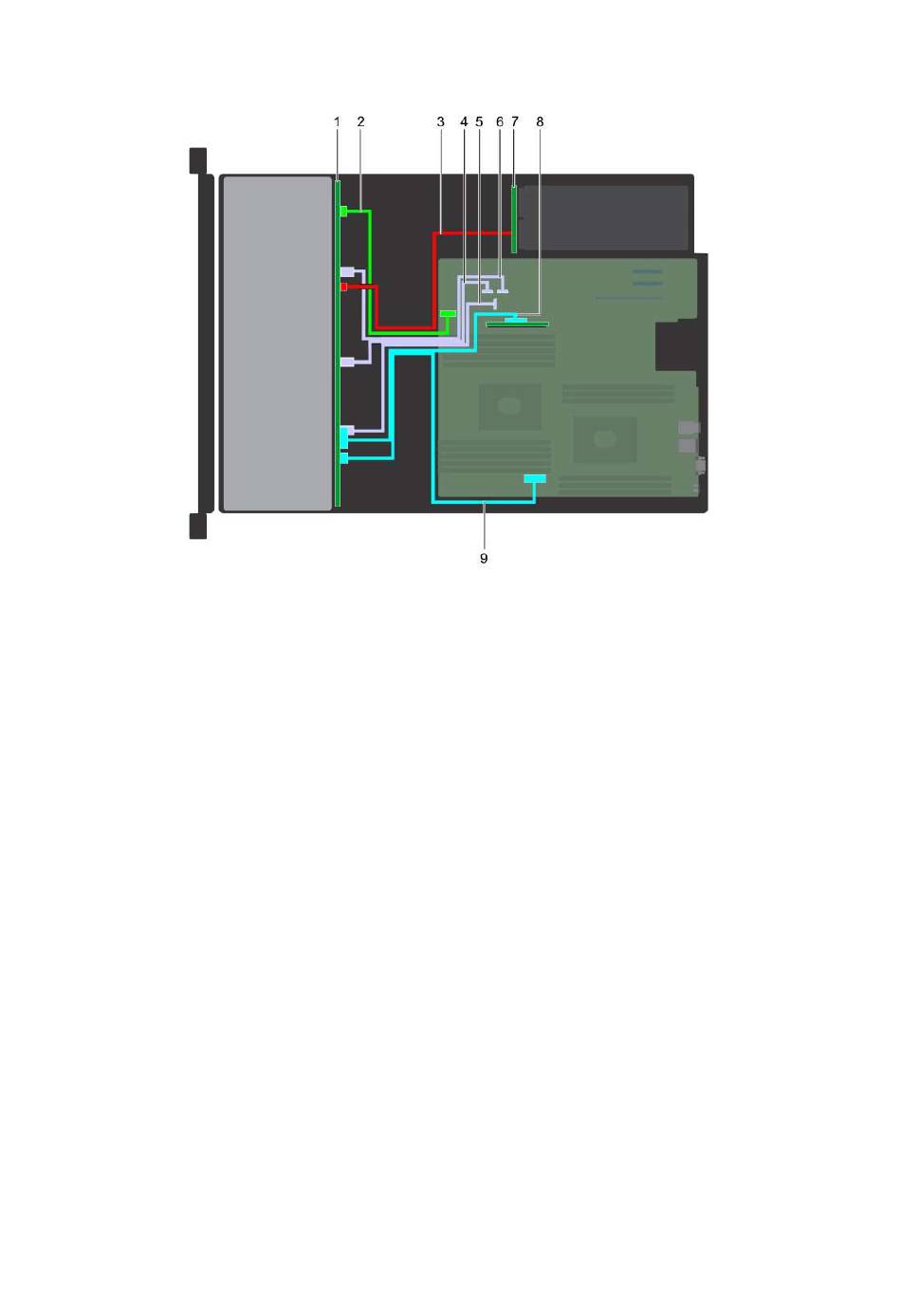

Ilustración 109. Colocación de cables: backplane híbrido de 2 x 3,5 pulgadas con SSD NVMe U.2
1. Backplane de unidad
3. Cable de alimentación del plano posterior
5. Cable de SATA (BP: BP_C0 a MB SATA_C1)
7. Placa intercaladora de alimentación (PIB)
9. Cable de PCIe (BP: BP PCIe A0 a MB PCIe_A0)
Canastilla para unidad posterior
Extracción de la canastilla para unidades posteriores
Requisitos previos
1. Siga las pautas de seguridad que se enumeran en
2. Siga el procedimiento que se indica en
3.
Extraiga todas las unidades.
4. Desconecte todos los cables del plano posterior de unidad posterior.
Pasos
1. Con un destornillador Philips N.º 2, afloje los tornillos que fijan la canastilla para unidades al sistema.
2. Tire y sostenga los tornillos para levantar la canastilla para unidades del sistema.
146
Instalación y extracción de componentes del sistema
2. Cable de señal del backplane (BP: BP_SIG1 a MB: BP_SIG1)
4. Cable de SATA (BP: BP_B0 a MB SATA_B1)
6. Cable de SATA (BP: BP_A0 a MB SATA_A1)
8. Cable de PCIe (BP: BP PCIe B0 a MB Interposer_A)
Instrucciones de
Antes de trabajar en el interior de su
seguridad.
equipo.
