ПОДКЛЮЧЕНИЕ И УСТАНОВКА
ЭЛЕКТРИЧЕСКОЙ ЛЕБЁДКИ
ВАЖНО
i
Разные модели лебёдок отличаются по спо-
собу подключения. На каждой лебёдке име-
ется обозначение модели, и в соответствии
с ним следует провести подключение.
i ВАЖНО
Привинчивая провода, всегда блокируйте
контргайку вторым ключом.
i
ВАЖНО
Чтобы правильно подобрать лебёдку для
данного типа транспортного средства, сле-
дует связаться с производителем или про-
давцом. При правильном подборе лебёдки
система электропитания будет соответс-
твовать её потребности в токе. Перед тем,
как включить лебёдку, следует проверить
исправность и заряд аккумулятора, а так-
же правильность электросоединений для
данной модели лебёдки. Во время работы
лебёдки двигатель автомобиля должен быть
включен, чтобы аккумулятор постоянно за-
ряжался. Подключая лебёдку к системе
электропитания, соблюдайте нижеследую-
щие инструкции.
i
ВАЖНО
Для вашей безопасности во время эксплу-
атации каждой лебёдки помните, чтобы
всегда по окончании работы разъединить
механический выключатель массы.

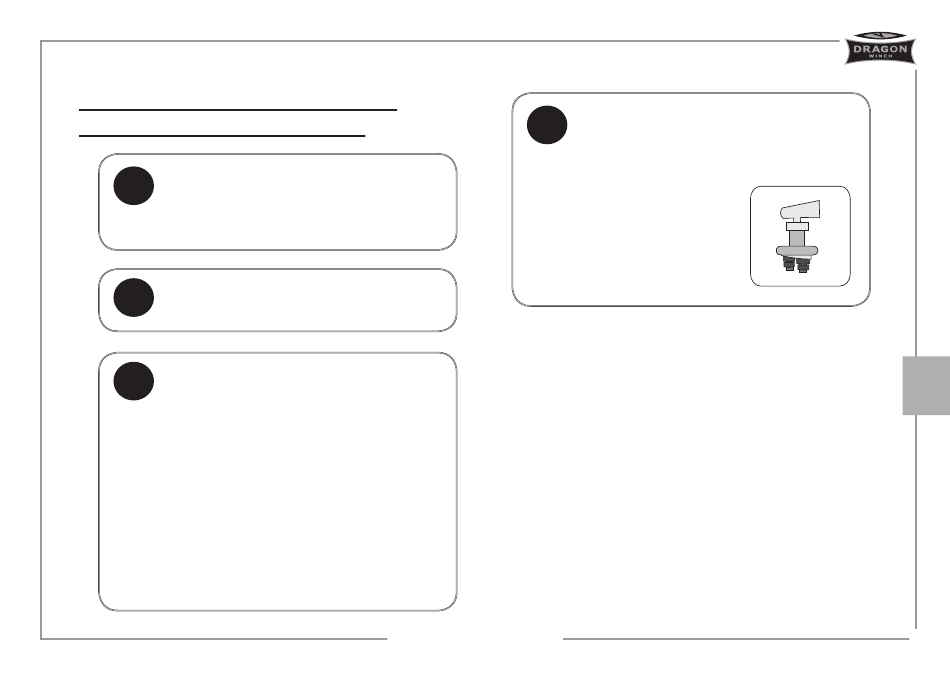

Выключатель
сы (например, типа
"Hebel")
аварийно
лебёдку и безопасно
отсоединить, если она
не используется.
A. КАСАЕТСЯ МОДЕЛЕЙ:
Схема подключения – см.
тва.
1. Короткий красный провод с красным экраном (E')
подключите ко красной клемме (B)
2. Короткий чёрный провод (D') подкючите к чёрной
клемме (D) на двигателе.
3. Короткий чёрный провод с жёлтым экраном
подключите к жёлтой клемме (c) на двигателе.
www.dragonwinch.com
мас-
позволяет
выключить
DWM 000 HD,
DWM 000 HD,
DWM 000 st
Секция А в конце руководс-
на двигателе.
ru
(c')
