INSTALACIÓN DE LA PLACA

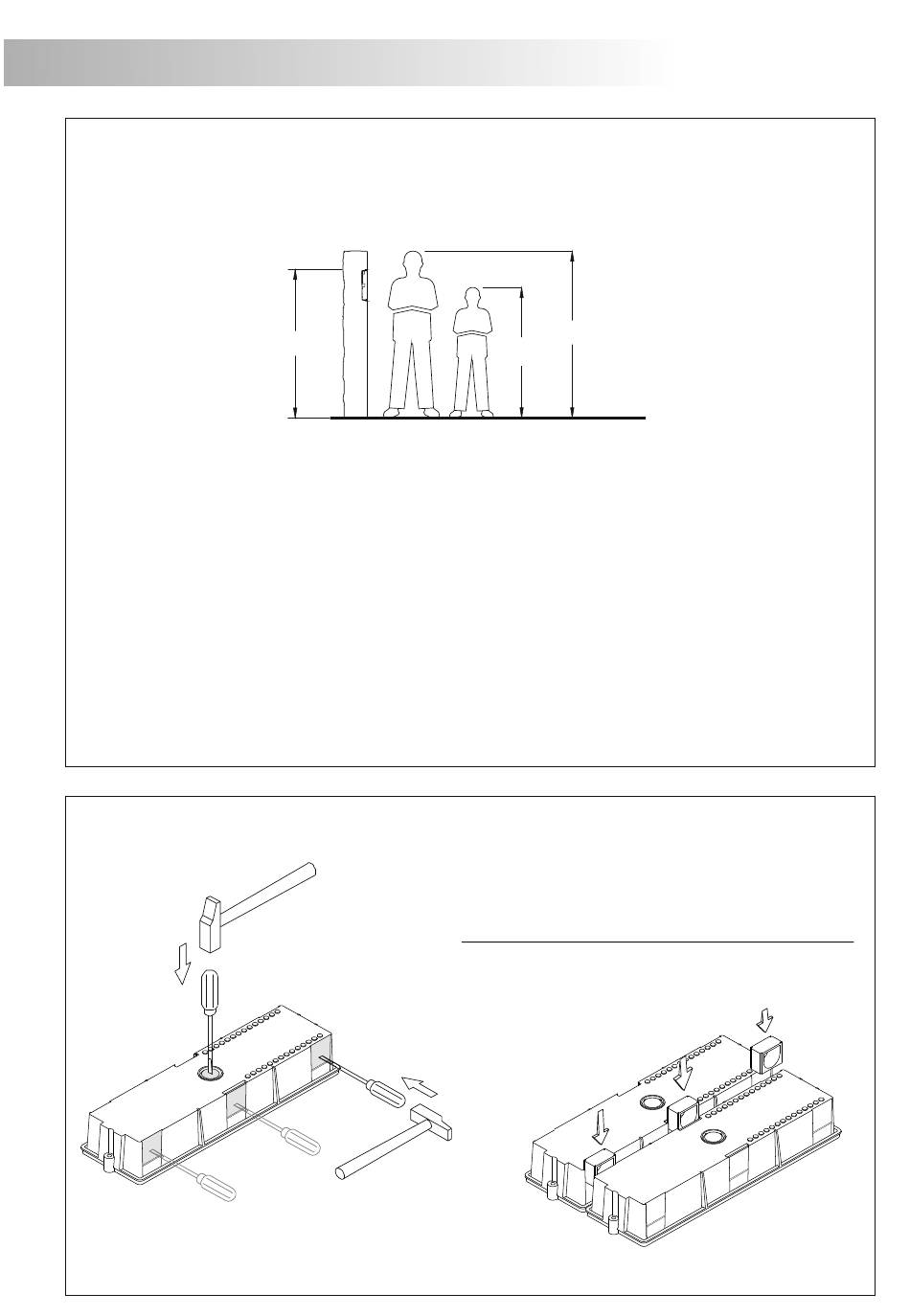

U
bicación de la caja de empotrar.
Realizar un agujero en la pared que ubique la parte superior de la placa a una altura de 1,65m.
Las dimensiones del agujero dependerán del tipo de placa.
La placa ha sido diseñada para soportar las diversas condiciones ambientales. Sin embargo,
recomendamos tomar precauciones adicionales para prolongar la vida de la misma
(viseras, lugares cubiertos, ...).
1650
Placa 90CS
Modelo CEA90C
An 99
Al 143
P 40
Romper el tabique para la entrada de cables por la parte inferior de la caja.
En caso de placas con más de una caja, romper los tabiques laterales para
cablear los módulos y unir las cajas mediante los túneles pasacables UC.
1850
1450
90
90C
CEV90
CEV90C
99 99 mm.
250 328 mm.
56 mm.
56
P
reparación de la entrada de cables.
7
