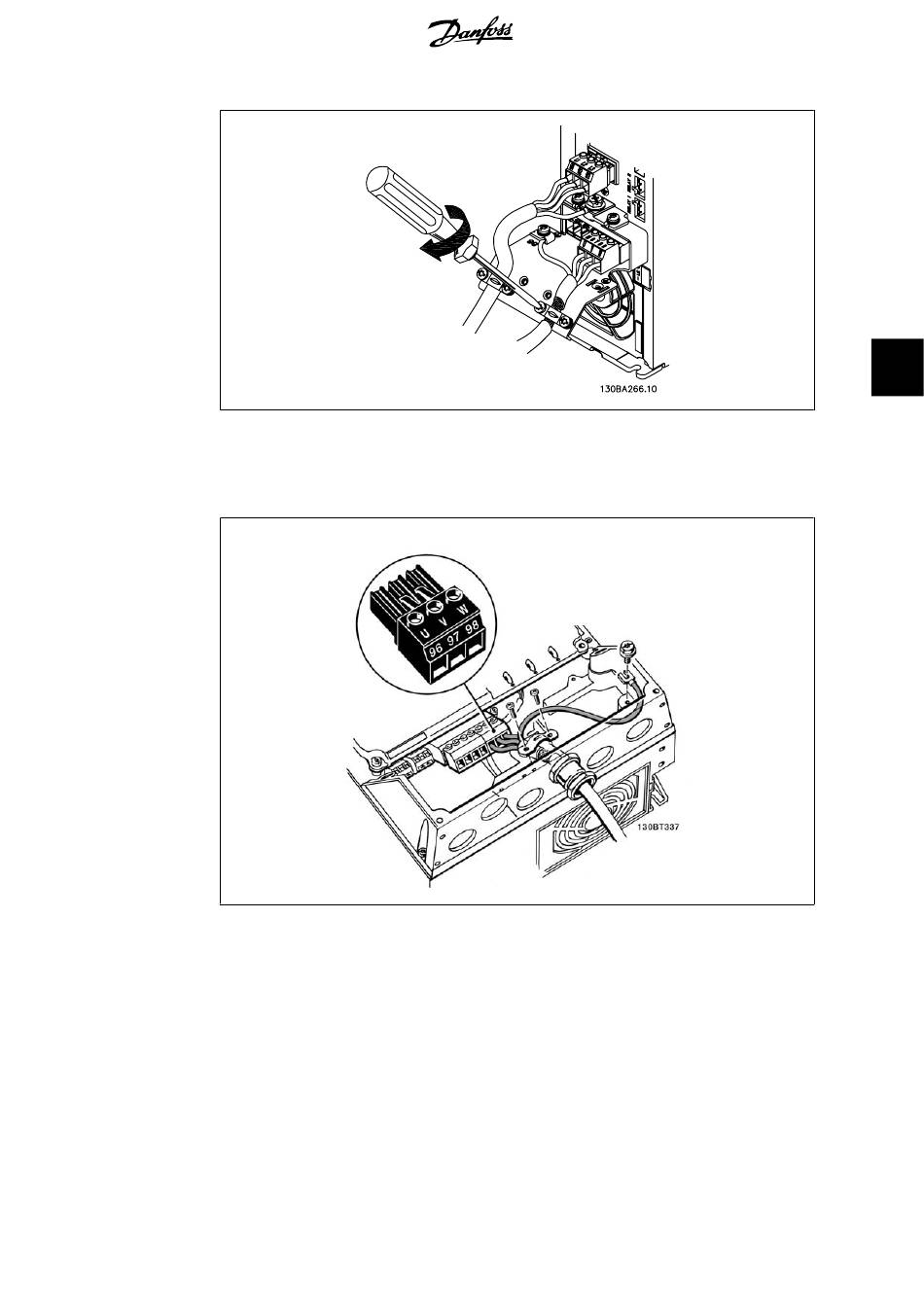

Ilustración 5.12: Instale la abrazadera para garantizar una conexión de 360 grados entre el chasis y la
pantalla. Observe que se haya eliminado el aislamiento del cable bajo la abrazadera.
5.1.12. Conexión del motor para A5
Ilustración 5.13: En primer lugar, termine la toma de tierra del motor y, a continuación, instale en sus
terminales los cables U, V y W del motor y fíjelos. Asegúrese de que el aislamiento exterior del cable de
motor esté retirado bajo la abrazadera EMC.
®
