Instalación De La Tarjeta Controladora De Almacenamiento Integrada - Dell Poweredge R820 Manual Del Propietário

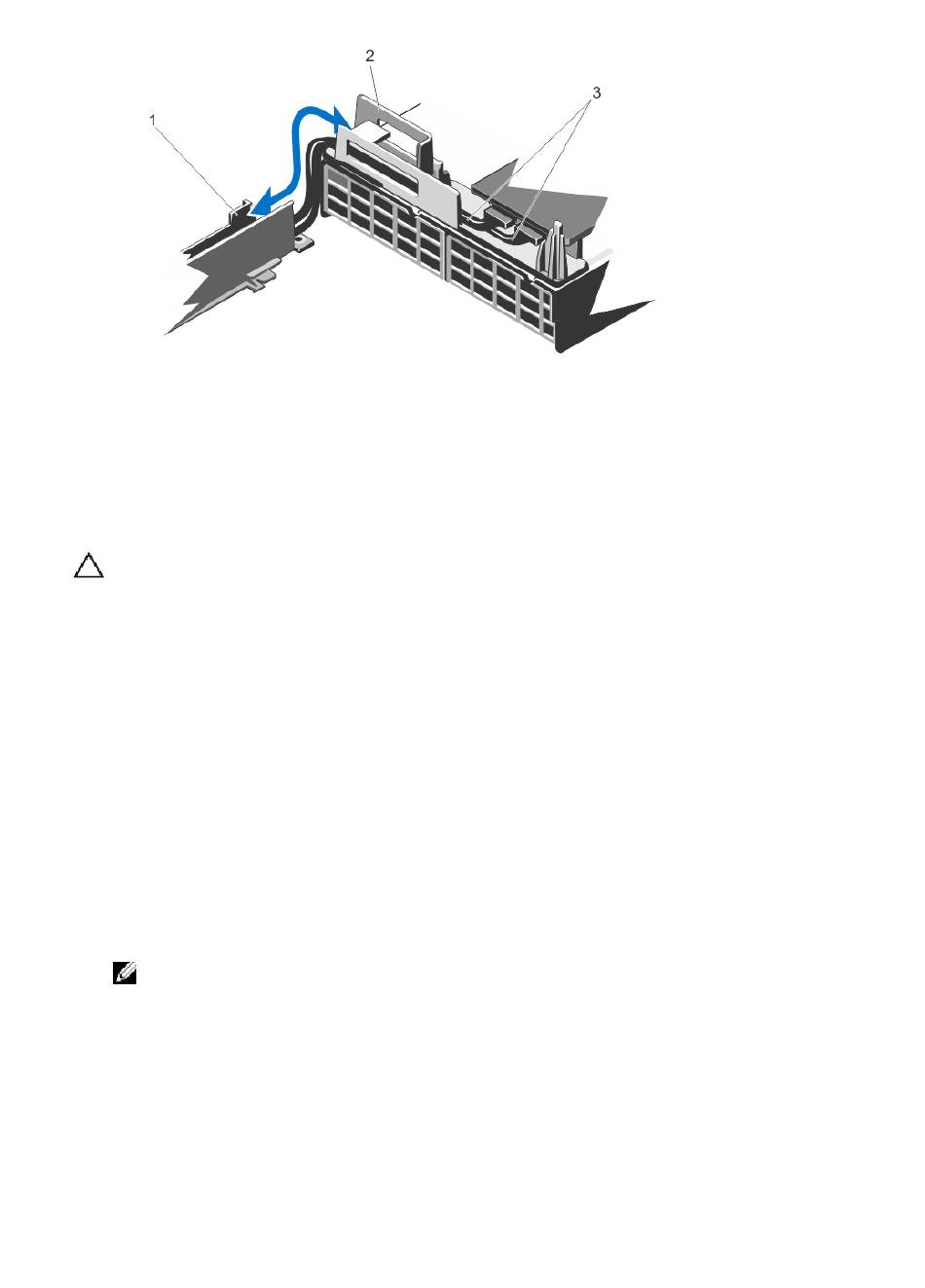

Ilustración 41. Distribución del cable para la tarjeta controladora de almacenamiento integrada
1. soporte de fijación del cable
2. guía de fijación del cable
3. cables SAS (2)
Instalación de la tarjeta controladora de almacenamiento integrada
PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio
autorizado. El usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones
sencillas autorizadas en la documentación del producto o indicadas por el personal de servicio y de asistencia en
línea o telefónica. La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea
y siga las instrucciones de seguridad que se incluyen con el producto.
1. Apague el sistema, incluidos los periféricos conectados, y desconecte el sistema de la toma eléctrica y de los
periféricos.
2. Abra el sistema.
3. Abra el seguro de la tarjeta de expansión y extraiga el soporte de relleno.
4. Sujetando la tarjeta por los extremos, alinee el conector de borde de la tarjeta con la ranura 7 de la tarjeta vertical
de expansión.
5. Inserte firmemente el conector de borde de tarjeta en el conector para tarjetas de expansión hasta que encaje por
completo.
6. Cierre el seguro de la tarjeta de expansión.
7. Conecte los cables de datos SAS a los conectores de cable de datos SAS de la tarjeta controladora de
almacenamiento integrada.
NOTA: Asegúrese de conectar el cable de acuerdo con las etiquetas de los conectores de dicho cable. El
cable no funciona correctamente si está invertido.
8. Extraiga la funda de enfriamiento o el módulo de expansión del procesador y, si corresponde, el ensamblaje del
ventilador de enfriamiento.
9. Pase el cable de datos SAS por la guía de fijación del cable y soporte en el lateral interior del chasis.
10. Conecte el cable con la etiqueta "SAS A" al conector SAS A del plano posterior, y el cable con la etiqueta "SAS B" al
conector SAS B del plano posterior.
11. Sustituya la funda de enfriamiento o el módulo de expansión del procesador y, si corresponde, el ensamblaje del
ventilador de enfriamiento.
