Montage- und Bedienungsanleitung
®
SmartBox
MINI

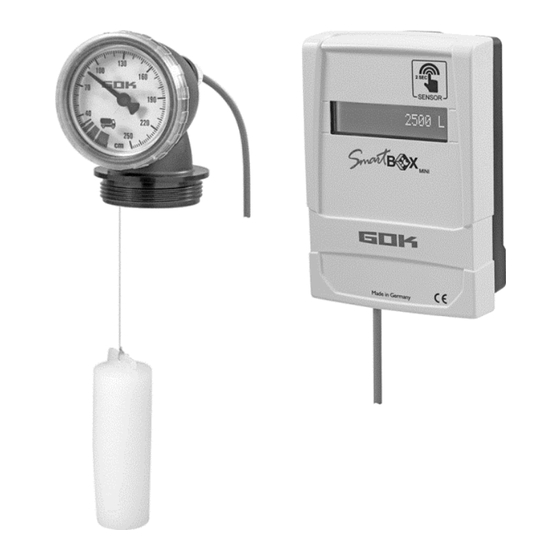

elektronischer Inhaltsfernanzeiger für drucklose Tanks
Füllstandsanzeiger
Typ FSA-E
Digitales Anzeigegerät
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG ......................................................................................................................... 2
SICHERHEITSBEZOGENE HINWEISE ................................................................................................... 2
ALLGEMEINES ........................................................................................................................................ 3
AUFBAU .................................................................................................................................................. 3
FUNKTIONSBESCHREIBUNG ................................................................................................................ 4
ANSCHLÜSSE ......................................................................................................................................... 5
INBETRIEBNAHME ................................................................................................................................. 6
PROGRAMMIERUNG .............................................................................................................................. 7
MONTAGE SMARTBOX MINI ................................................................................................................ 10
FEHLERBEHEBUNG ............................................................................................................................. 10
INSTANDSETZUNG .............................................................................................................................. 11
WARTUNG ............................................................................................................................................ 11
AUSSERBETRIEBNAHME .................................................................................................................... 11
ENTSORGEN ........................................................................................................................................ 11
GEWÄHRLEISTUNG ............................................................................................................................. 11
TECHNISCHE ÄNDERUNGEN .............................................................................................................. 11
TECHNISCHE DATEN ........................................................................................................................... 12
Originalanleitung / Artikel-Nr. 28 900 50
Ausgabe 08.2014
Publicidad
Capítulos
Tabla de contenido
Solución de problemas
Manuales relacionados para GOK SmartBox MINI
Resumen de contenidos para GOK SmartBox MINI
-
Página 37: Instrucciones Par El Montaje Y El Funcionamiento
USO PREVISTO ............................ 40 DESCRIPCIÓN DEL FUNCIONAMIENTO ..................... 40 CONEXIONES ............................41 PUESTA EN SERVICIO ......................... 42 PROGRAMACIÓN ..........................43 MONTAJE DEL SMARTBOX MINI ......................46 SOLUCIÓN DE PROBLEMAS ........................ 46 REPARACIÓN ............................47 MANTENIMIENTO ..........................47 PUESTA FUERA DE SERVICIO ......................47 ELIMINACIÓN ............................ -
Página 38: Acerca De Estas Instrucciones
® SmartBox MINI ACERCA DE ESTAS INSTRUCCIONES • En estas instrucciones se explican el montaje y el funcionamiento del ® visor digital SmartBox MINI. • El indicador de nivel tipo FSA-E mecánico lleva adjuntas sus propias instrucciones de montaje y funcionamiento. •... -
Página 39: Generalidades
® SmartBox MINI GENERALIDADES ® El SmartBox MINI es un indicador de nivel electrónico a distancia para depósitos no presurizados compuesto por un visor digital con interfaz electrónica para el indicador de nivel tipo FSA-E, a partir de ahora denominado FSA-E. Al tocar el sensor se muestra el contenido del depósito durante siete segundos en litros, porcentaje de volumen % (V/V) o como altura de llenado en centímetros, dependiendo de los ajustes individuales. -
Página 40: Uso Previsto
• Solución de urea Siempre hay disponible una lista de medios de servicio con los datos de la denominación, la norma y el país de uso en Internet en www.gok-online.de/de/downloads/technische-dokumentation. ¡Otros medios de servicio! Emplazamiento • no para su uso al aire libre DESCRIPCIÓN DEL FUNCIONAMIENTO... -
Página 41: Conexiones
® SmartBox MINI CONEXIONES Conexión del cable de conexión al visor digital La fijación del cable de conexión se hace sin corriente con la tapa de la carcasa abierta. Conecte el cable de conexión al visor digital: • Perfore con cuidado la membrana blanca para el casquillo de cable. •... -
Página 42: Puesta En Servicio
® SmartBox MINI PUESTA EN SERVICIO Mandos y pantalla del visor digital El ajuste del dispositivo solo se hace una vez durante la puesta en servicio. La puesta en servicio del visor digital se hace tras la conexión del cable de conexión y la colocación de las pilas. -
Página 43: Programación
® SmartBox MINI PROGRAMACIÓN Establezca los datos necesarios del depósito antes de la programación. Sensor maximum maximum Tank- Unit play Null Type Height Volume shape Solo 250cm max H= max V= Liter Linear cuando FSA-E Touch hasta hasta FSA-E 150cm ó 999999L está... - Página 44 ® SmartBox MINI Los parámetros se pueden introducir antes del ajuste del punto cero "Set Null" entre el visor digital y el FSA-E o también después de "Set Null". Parámetros por defecto de fábrica Opción del menú Parámetro por defecto Unit (Unidad) Liter (Litro) Sensor Type (Tipo de sensor)
- Página 45 ® SmartBox MINI Opción de menú Función de entrada Valor de entrada Tankshape Selección de la forma del depósito Linear (Lineal) Depósito lineal ; depósito rectangular; cilindro en vertical; depósito de acero montado in situ en sótano Cylinder (Cilindro) Depósito cilíndrico de hasta 50 m³ (véase también la alternativa Cil.
-
Página 46: Montaje Del Smartbox Mini
® SmartBox MINI MONTAJE DEL SMARTBOX MINI Antes del montaje se debe comprobar la integridad del producto y si presenta daños de transporte. Los trabajos de MONTAJE, PUESTA EN SERVICIO y MANTENIMIENTO deben ser realizados por una empresa especializada en conformidad con la legislación hidrológica. -
Página 47: Reparación
® SmartBox MINI REPARACIÓN Si con las medidas indicadas en SOLUCIÓN DE PROBLEMAS no se puede volver a poner en servicio y se han seguido todas las instrucciones de montaje correctamente, el producto debe enviarse al fabricante para su comprobación. Cualquier intervención no autorizada invalidará... -
Página 48: Datos Técnicos
® SmartBox MINI DATOS TÉCNICOS ® Visor digital SmartBox MINI Tensión de alimentación 3 pilas tipo AA de 1,5 V Dimensiones Al/An/F en mm 144 x 99 x 45 Pantalla LCD 16 caracteres / 1 línea Precisión de la indicación +/- 2 % Rango de medición del FSA-E 0 - 160 cm 0 a 150 cm...
