Shimano ULTEGRA R8050 Serie Manual Del Distribuidor página 30

INSTALACIÓN

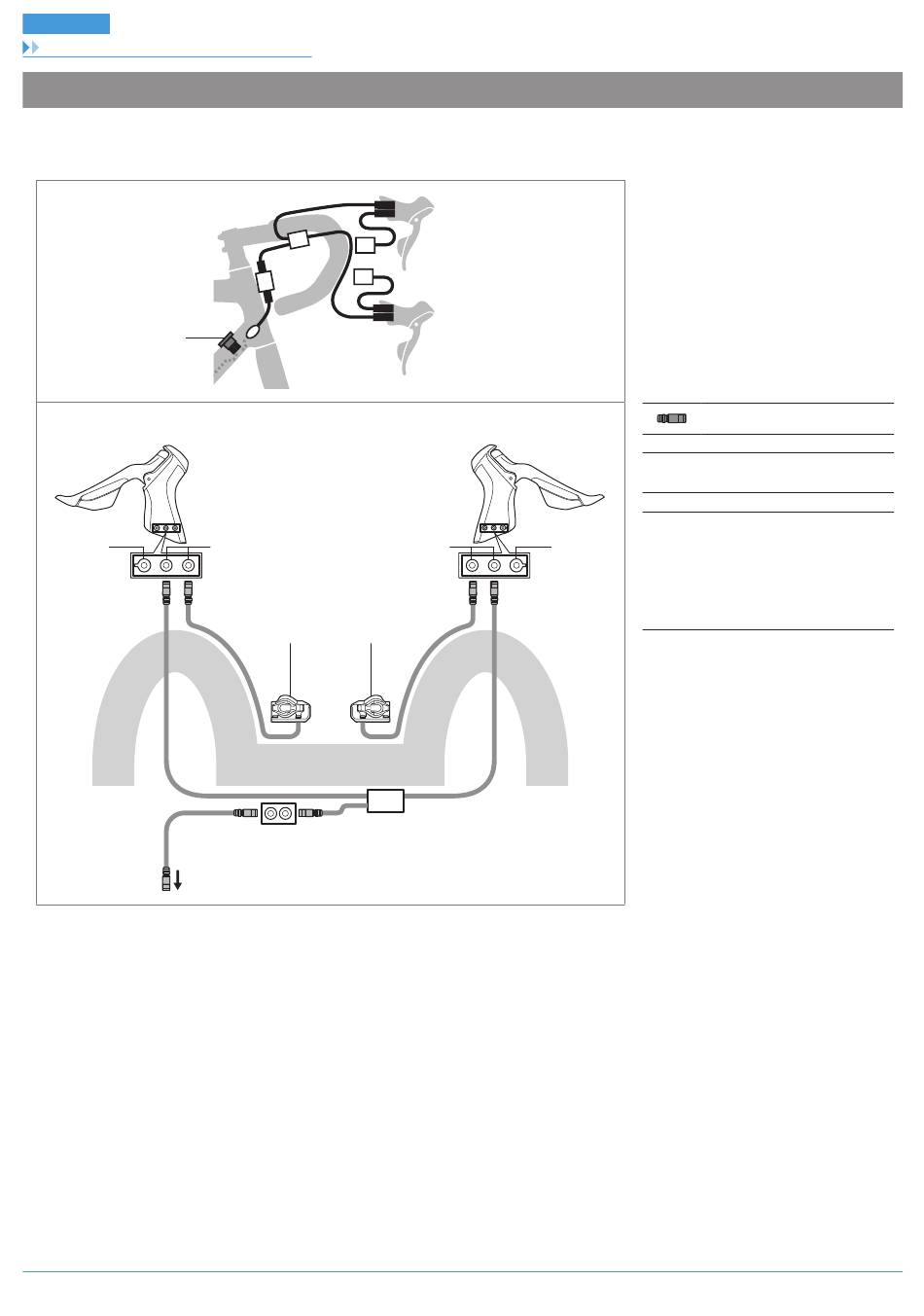

Diagrama de cableado eléctrico (lado del empalme A)
EW-RS910 (tipo integrado en el cuadro)
Tipo manillar de carretera
EW-RS910
ST-R8050/
ST-R8070 (L)
(A)
(z)
(B)
SW-R9150 (L) SW-R9150 (R)
EW-JC130
EW-WU111
(C)
ST-R8050/
ST-R8070 (R)
(B) (A)
30
Conector E-TUBE
(z)
Al cuadro (EW-RS910)
(A)
Puerto para cambio Sprinter
remoto
(ST-R8070 no tiene este puerto)
(B)
Puerto E-TUBE ×2
(C)
Unidad inalámbrica
