Kit Básico - TelevésIntegra
3.2.- Instalación y conexionado del Terminal de Servicios
El Terminal de Servicios puede ser instalado en sobremesa o sobrepared, disponiendo de una fuente externa
para la alimentación del módulo. De este modo su instalación resulta flexible tanto para distribuciones centrali-
zadas como para distribuciones en derivación.

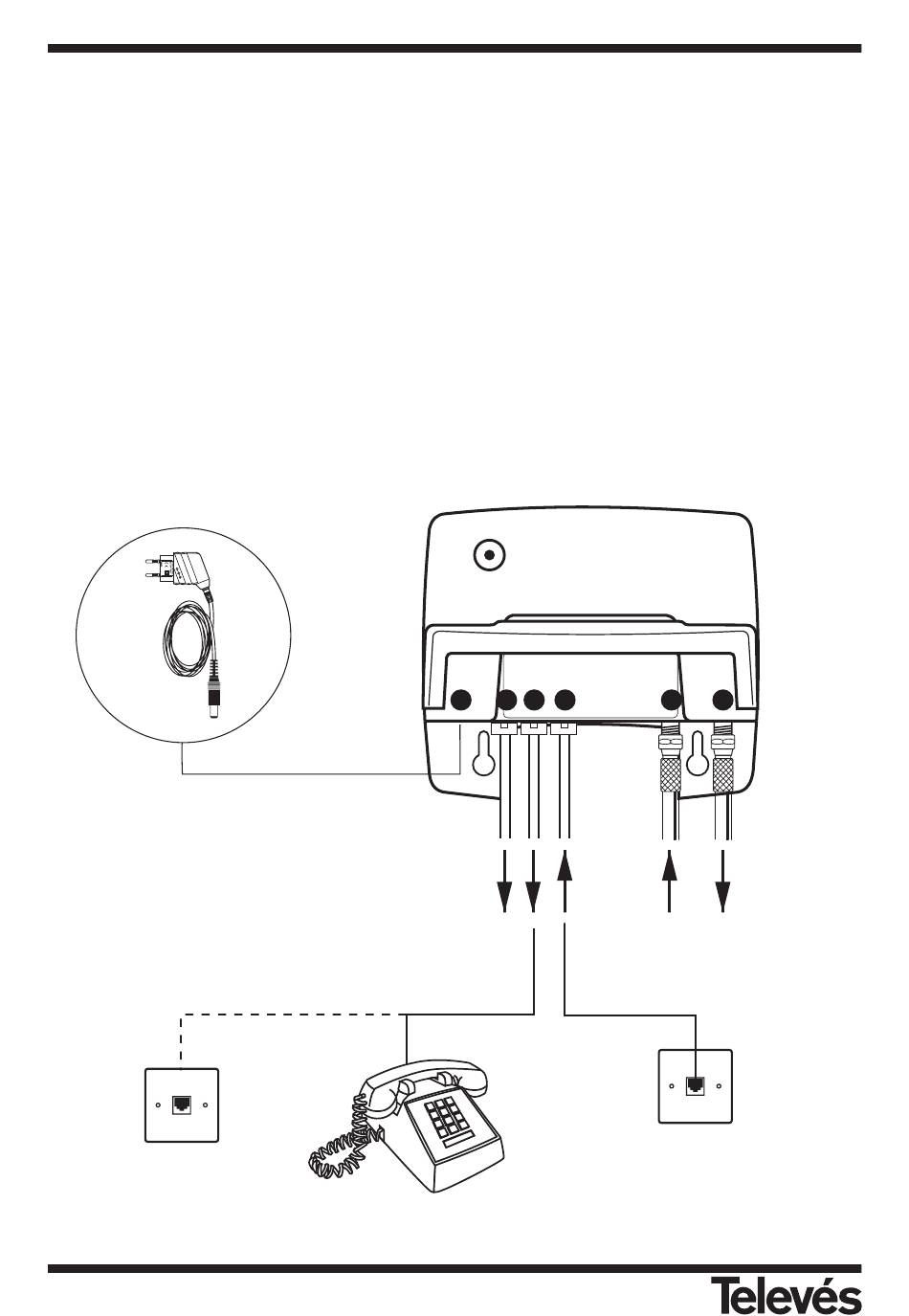

Las conexiones a realizar según se muestra en la figura adjunta son:
1.- Entrada RF.
2.- Entrada de línea telefónica.
3.- Salida a la toma telefónica o teléfono dependiendo de la planificación e instalación realizadas.
4.- Salida Módem.
5.- Alimentación.
6.- Paso RF
®
5
4
3
16
2
1
6
Ref. 7630
