Inyección de sustancias químicas usando el
transformador de control Interno de 24VCA
NOTA: Alliance Laundry Systems recomienda usar el
transformador de Control Interno de 300 miliamperios
y 24 VCA.
PRECAUCIÓN
No trate de aumentar la capacidad de los fusibles o
alterar el cableado de la regleta de terminales de su-
ministro externo de productos químicos de tal forma
que puedan entrar en conflicto con los métodos su-
geridos que aparecen en el Diagrama de cableado de
la alimentación externa opcional.
IMPORTANTE: No utilice los terminales del transforma-
dor si se utiliza una fuente de alimentación externa.

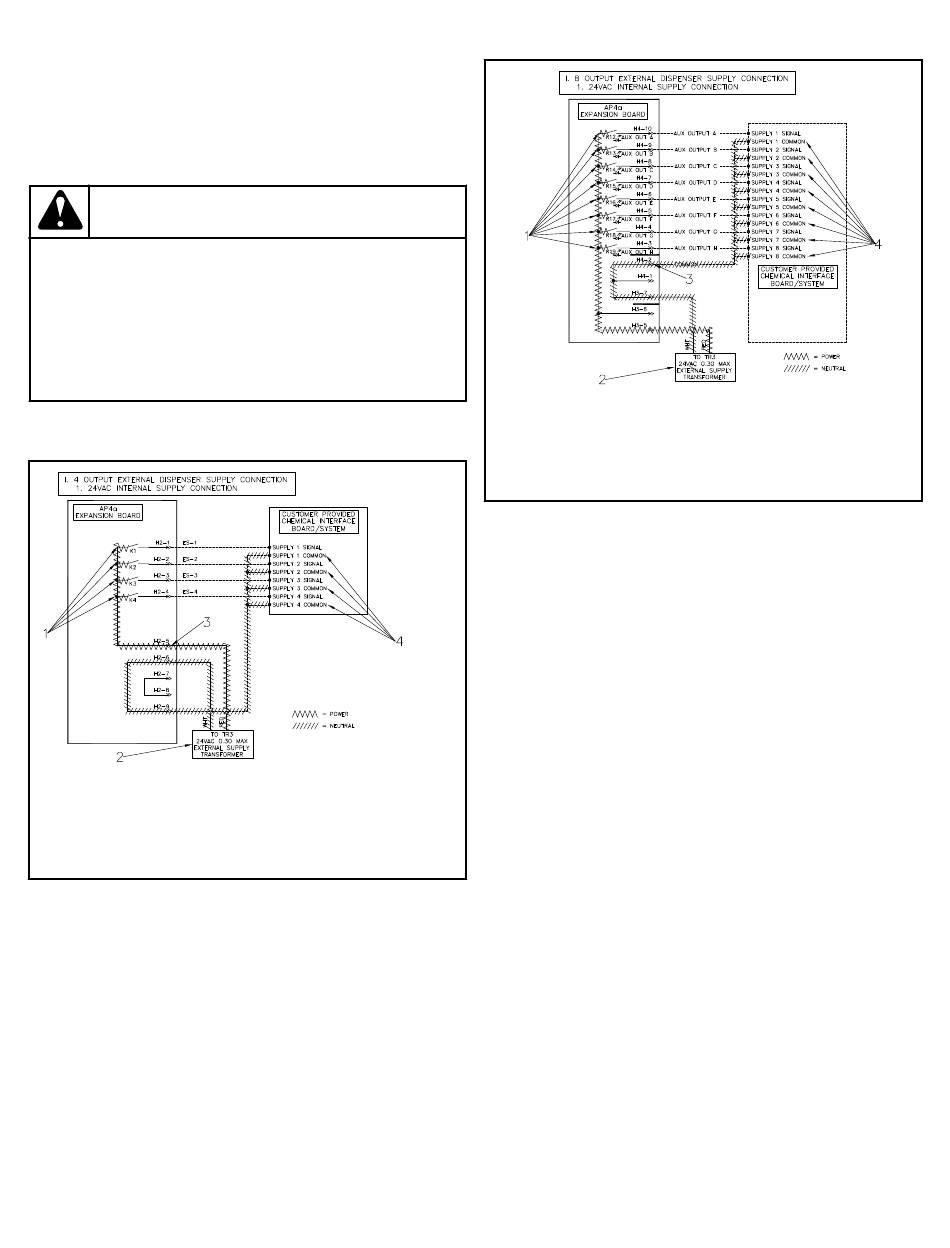

1. Salida de fuente de alimentación externa
2. Transformador de control interno
3. Terminal RELAY COM
4. Común de la señal de entrada del dispensador externo
Figura 37
©
