en las líneas de CA. Por lo tanto, no se necesitan
líneas adicionales de datos al microinversor. Usando
esta interfaz, pueden monitorearse varios (máx. 32)
inversores simultáneamente a lo largo de una distancia
máxima de unos 100 metros. Para ello, cada inversor
tiene su propia dirección. La configuración de dirección
se realiza en el nivel de servicio.
En combinación con la pasarela para PLC AEconversion
es posible crear una red de monitorización sencilla.

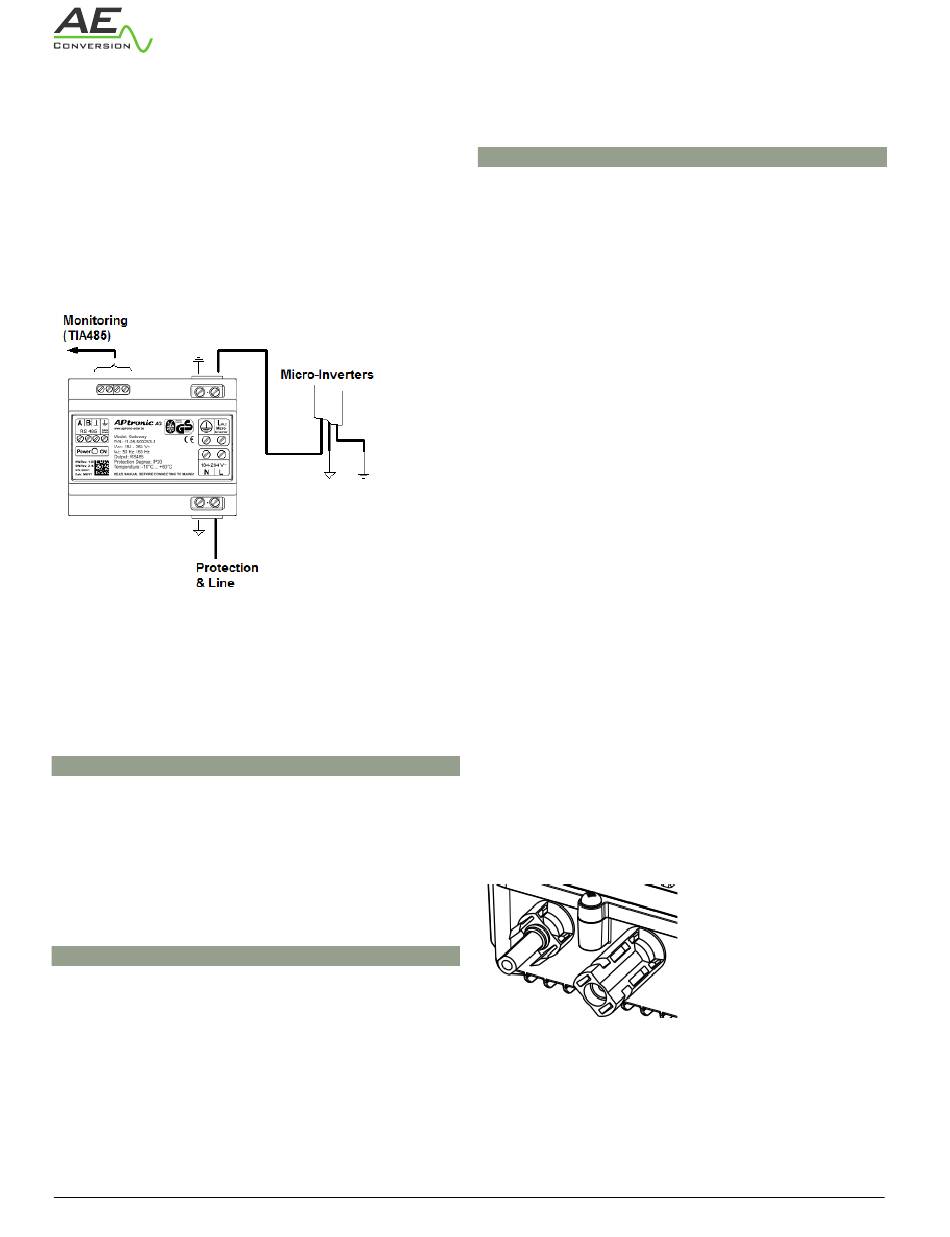

El siguiente diagrama muestra cómo conectar los
microinversores a la pasarela:
La pasarela AEconversion es necesaria para convertir
las señales de Powerline a RS-485 estándar. Para mayor
información sobre la pasarela PLC de AEconversion
remitirse al Manual de Producto que viene por
separado. Para crear una monitorización sencilla de
bajo coste con una PC hogareña estándar, remítase a
6.6.1.
6.6.3 Sin comunicación
Las versiones de microinversores sin comunicaciones
no son aptas para monitorización integral, por lo que
no se puede monitorear usando data logger, pasarela o
software AEconversion. Para que el usuario monitoree
los datos básicos del sistema fotovoltaico, el usuario
puede instalar un dispositivo independiente para
monitorización de energía.
6.7 Complete el plano de instalación
El plano de instalación es una ayuda para visualizar la
ubicación física de cada microinversor en su instalación
fotovoltaica. Esto simplificará el ajuste del array virtual
usando el software AP-Solar que está incluido en el
volumen de suministro.
Utilice el plano en blanco de la página 21 para grabar
las ubicaciones de cada microinversor o crear su propio
plano como una vista de arriba hacia abajo del array.
Escriba los últimos 5 dígitos del número de serie en
la respectiva ubicación del inversor en el plano. Con
el software pueden usarse los 5 últimos dígitos para
05.2014
identificar los microinversores y volver a nombrarlos
(por ej., inversor 1,2,3...) para una identificación
simplificada.
6.8 Conecte los módulos fotovoltaicos
NOTA: Instale completamente todos los
microinversores y todas las conexiones de CA antes de
instalar los módulos fotovoltaicos.
Para asegurar una máxima seguridad contra tensiones
peligrosas al tacto es necesario estar seguro de que los
cables de conexión de CC que llegan del generador
fotovoltaico no estén en contacto con el potencial de
tierra durante la instalación de un sistema fotovoltaico.
PRECAUCIÓN:
- ¡Riesgo de daño! ¡Asegúrese de la correcta polaridad
en los terminales!
- Verifique que no falte la conexión a tierra en el
generador fotovoltaico antes de conectarlo al inversor.
Antes de conectar los cables de CC al inversor, verifique
que la máxima tensión del módulo fotovoltaico sea
apropiada para alimentar al inversor. La presencia de
una tensión de módulo fotovoltaico demasiado elevada
produce la destrucción del dispositivo. ¡Preste atención
al incremento de la tensión de circuito abierto del
campo solar a bajas temperaturas!
Antes de instalar los módulos fotovoltaicos, el inversor
debe estar completamente instalado y las conexiones
de CA entre los inversores deben estar hechas. Instale,
de ser posible, los módulos fotovoltaicos en el rack
fotovoltaico, encima del respectivo inversor. Los
cables de conexión de los módulos fotovoltaicos están
conectados al inversor por el enchufe y la clavija MC4
polarizados negativa y positivamente.
Antes de empezar, determine la polaridad del módulo
fotovoltaico. Conecte el polo positivo del módulo con
la entrada „+" marcada del inversor. El polo negativo del
módulo fotovoltaico se conecta a la entrada „-" marcado
del inversor.
Este paso se realiza para todos los módulos
fotovoltaicos restantes, cada uno con el inversor
correspondiente sin exceder el número máximo de
inversores en un circuito de potencia.
El uso exacto de los conectores de CC es como sigue:
Una, presionando, el acople de cables hasta que se
escuche un clic. Control de enclavamiento correcto
tirando cuidadosamente de los conectores de cable. Si
INV250-45US / INV350-60US / INV500-90US
15
