3 DESCRIPCION FUNCIONAL
3.1

Elementos de control del controlador T101

A1
B1
C1
D1
E1
F1
G1
H1
I1
Pos. Símbolo Descripción
A1
B1
C1
D1
E1
F1
G1
H1

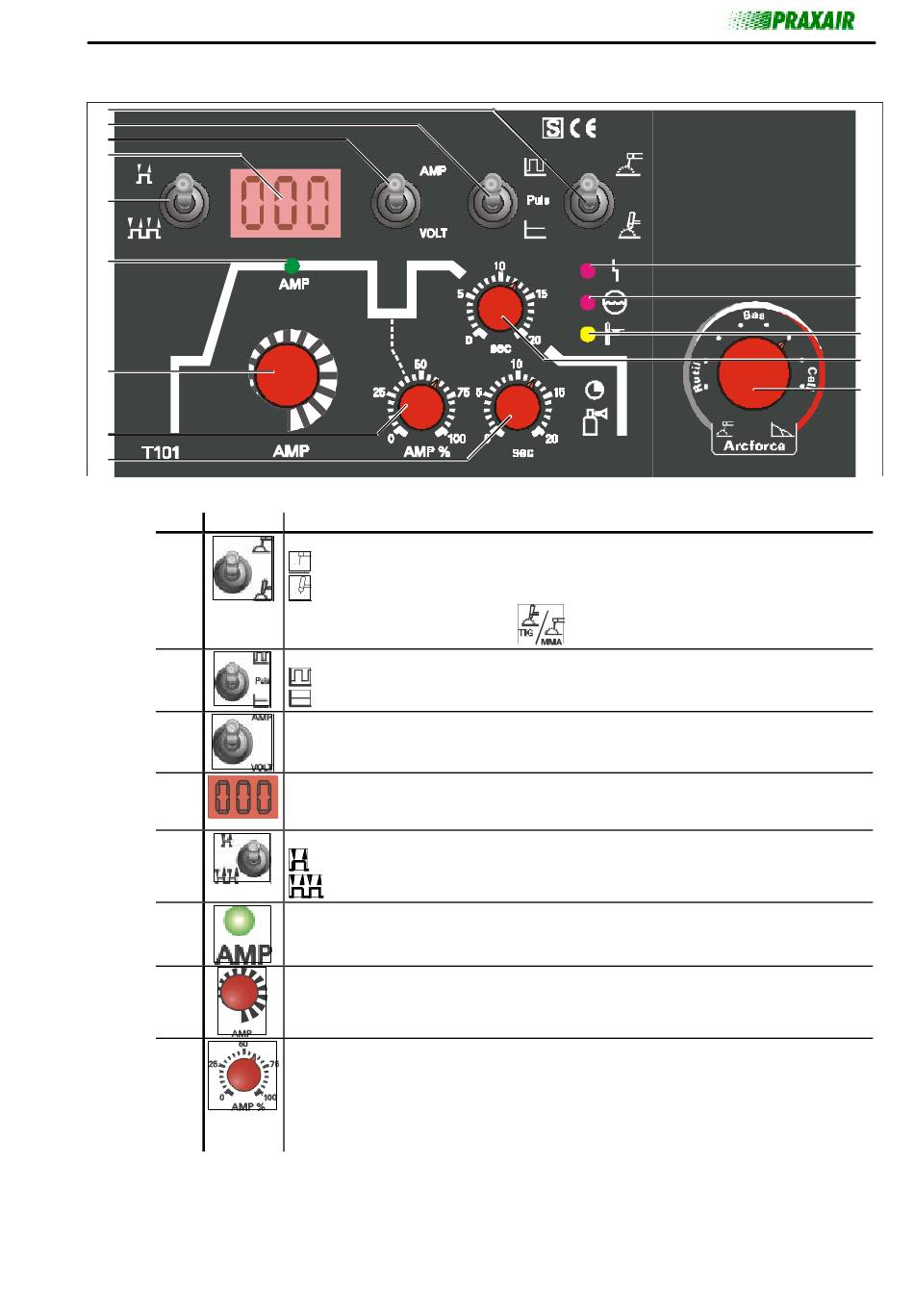

Fig. 3/1: controlador T101
Conmutador entre modos de soldadura eléctrica / WIG
= Soldadura eléctrica manual
=
El conmutador (A2) debe pasar de
Conmutador de soldadura de pulsos WIG / estándar
= Pulsos WIG
= Soldadura WIG estándar
Indicación digital del conmutador
AMP = Indicación de corriente de soldadura
VOLT = Indicación de tensión de soldadura
Indicación digital (se ilumina, cuando el aparato está listo para el funcionamiento)
Muestra, según la posición del conmutador (C1), la tensión de soldadura o la corriente
de soldadura.
Seleccione el modo de operación de dos tiempos o de cuatro tiempos
= 2 tiempos
= 4 tiempos
Señal de iluminación "AMP"
Presencia de tensión de marcha en vacío o de soldadura
Botón giratorio "AMP"
Ajuste progresivo de la corriente de soldadura de 5 A hasta la corriente máxima
Botón giratorio "AMP%"
La corriente de descenso "AMP%" se regulará sin escalonamiento con respecto a la
corriente principal "AMP" (G1). Durante el proceso de soldadura es posible pasar, por
medio del segundo pulsador del soplete, de la corriente principal a la corriente de caída
ajustada en cualquier momento (para otras variantes de control, consulte 3.2.4. Soldador
WIG, variantes de control).
soldadura WIG a eléctrica manual.
