Whirlpool GC2000XE Manual De Uso Y Cuidado página 8

adquirir una extensión en una ferretería. (El triturador debe permanecer en posición vertical para
evitar vibraciones.)
4. Coloque la tuerca P- a la trampa y después la arandela biselada (no suministrada) en la parte inferior
del tubo de descarga y apriete el sifón de drenaje. (Si usted tiene un lavabo doble, use purgadores de
drenaje separados para ambas partes.)
5. Asegure el anillo de montaje inferior para bloquearlo durante el montaje de los bordes de la pestaña.
Aunque se prefiere el tubo de descarga suministrado, un tubo de descarga recto puede ser utilizado
(ver Figura 11-2). Deslice la pestaña metálica (A) sobre el tubo de descarga recto (B, no suministrado),
instale la empaquetadura de goma (C) en la boca de descarga, y la pestaña de metal seguro y el tubo de
descarga directamente al triturador con dos tornillos (D)
Instalación de un solo perno en el Tubo de descarga (Instalación preferiblemente de un perno)

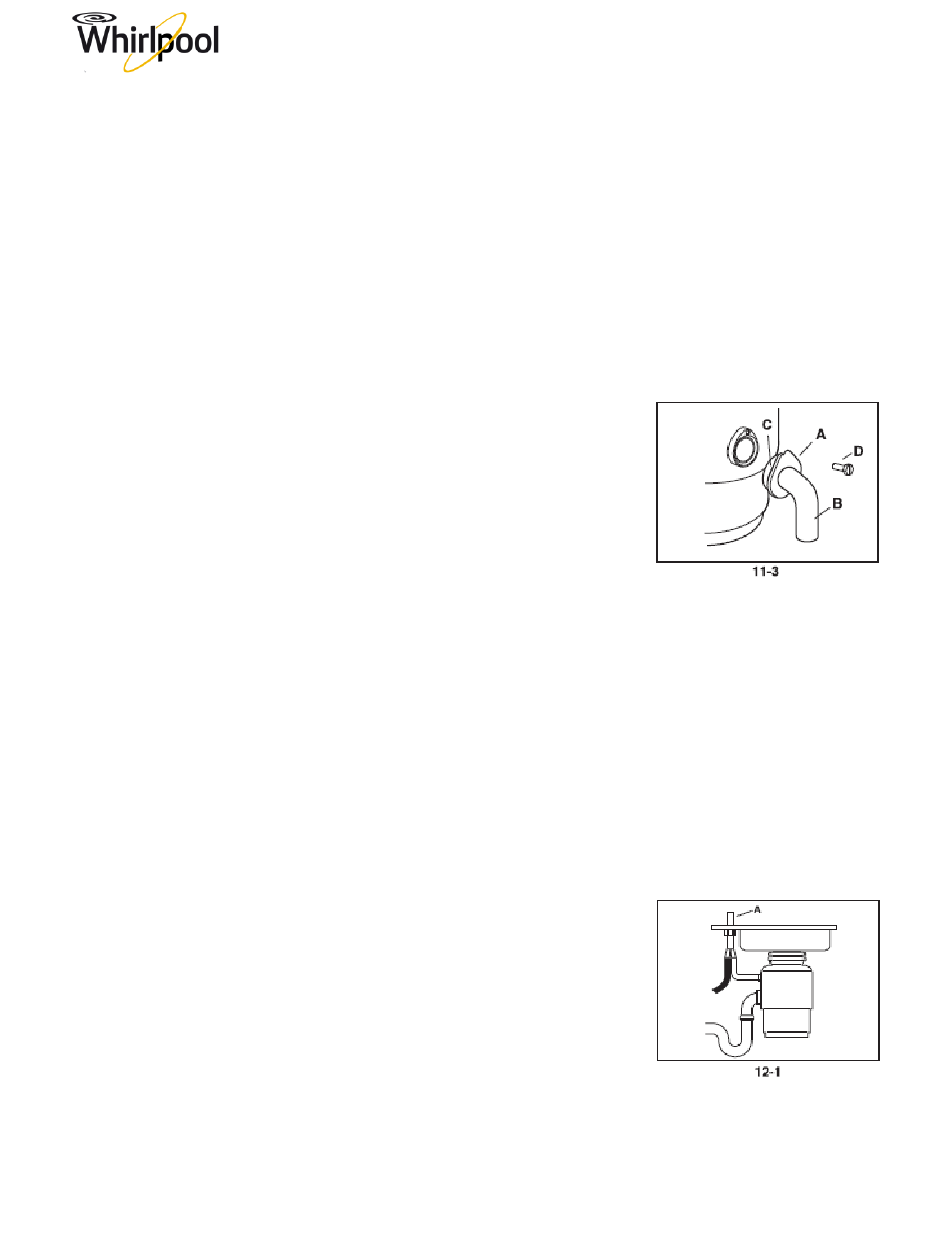

1. Deslice la pestaña metálica (A) sobre el tubo de descarga (B) (véase la
Figura 11-3).
2. La empaquetadura de goma (C) debe estar instalado en el extremo
superior del tubo de descarga. Asegure el tubo a la pestaña de metal y el
tubo de descarga al recipiente de desechos con el perno (D).
3. Gire el triturador de manera que el tubo de descarga esté alineado
con la trampa de DRAM (Para evitar fugas, no tire el tubo de descarga de
curva a la trampa de dram) Si el tubo de descarga es demasiado largo,
cortar la mayor cantidad de tubo según sea necesario con la sierra para
metales (asegúrese que el corte sea recto y limpio.) Si el tubo de descarga es demasiado corto, puede
adquirir una extensión en una ferretería. (El triturador debe permanecer en posición vertical para evitar
vibraciones.)
4. Coloque la tuerca P- a la trampa y después la arandela biselada (no suministrada) en la parte inferior
del tubo de descarga y apriete el sifón de drenaje. (Si usted tiene un lavabo doble, use purgadores de
drenaje separados para ambas partes.)
5. Asegure el anillo de montaje inferior para bloquearlo durante el montaje de los bordes de la pestaña.
Aunque se prefiere el tubo de descarga suministrado, una descarga recta puede utilizarse. Deslice la
pestaña de metal sobre el tubo de descarga directa (no suministrado), instale empaquetadura de goma
en el tubo de descarga, y la pestaña de metal seguro y el tubo de descarga directamente al recipiente
de desechos con un perno (figura de referencia 11 -2).
12. CONEXIÓN DE DRENAJE LAVAVAJILLAS (SI APLICA)
Conectar el lavavajillas del triturador a través de un espacio de aire (A)
(véase la Figura 12-1). (La mayoría de los fabricantes de lavavajillas
recomiendan que el agua de descarga se ejecuta a través de un espacio
de aire para evitar el reflujo y / o contaminación lavavajillas. Asegúrese
desenchufándolo (ver la Instrucción 8). Las conexiones hidráulicas deben
cumplir con los códigos locales.
A. Si usted tiene una manguera de 7/8 " de diámetro de fuga de
lavavajillas, utilice una abrazadera para sujetar la manguera de desagüe a la entrada de lavavajillas
(Verifique que la manguera que está utilizando está clasificado para uso en lavavajillas.)
B. Si ya ha adjuntado un conector de DRAM lavavajillas a su manguera de desagüe (para la manguera de
DRAM distinta de 7/8 * diámetro), utilice una abrazadera para sujetar la manguera de drenaje /
conector a la entrada de lavavajillas en el triturador.
