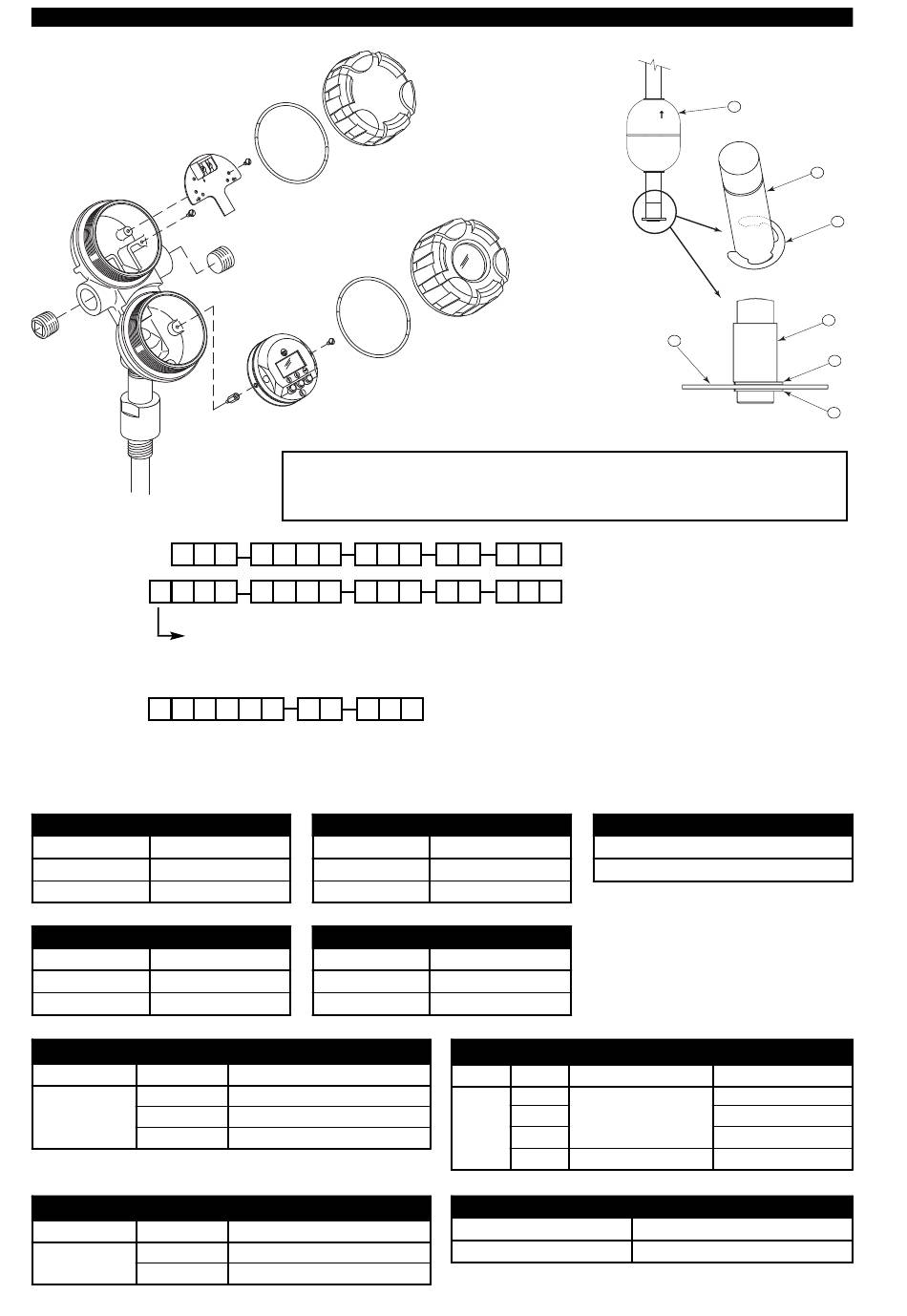

PIEZAS DE REPUESTO

➁
Nº de pieza:
Dígito en nº de
X 1 2 3
pieza:
X = producto con un requerimiento de cliente específico
Nº de serie:
Consulte la placa, siempre proporcione el nº de pieza y
nº de serie completos al solicitar los repuestos.
(1) Módulo eléctrico
Dígito 2 Pieza de repuesto
4, 6 o 7 031-2839-001
5 u 8 031-2840-001
(4) Cubierta de caja
Dígito 3 Pieza de repuesto
1 o 2 004-9193-003
3 o 4 004-9193-007
(6) Anillo de retención
Dígito 5 Dígito 8
1 o A
D
2 o B
3 o C
(*) si dígito 11 = B entonces solicite cantidad: 2
(8) Disco de alineación
Dígito 5 Dígito 11
D A
B
24
➂
➃
➂
➀
PRECAUCIÓN: el módulo electrónico se conecta al tubo guía a través de
3 conectores. Estos conectores son quebradizos y deben manipularse con
mucho cuidado.
4 5 6 7 8 9 10
(2) Tablero de PC de conexiones
Dígito 2
4, 6 o 7
5 u 8
(5) Cubierta de caja
Dígito 3
1 o 2
3 o 4
Pieza de repuesto
010-5140-001 (*)
010-5140-015 (*)
010-5140-016 (*)
Pieza de repuesto
no aplicable
consulte a fábrica
➄
11 12 13 14 15
Pieza de repuesto
Z30-9151-001
Z30-9151-004
Pieza de repuesto
036-4410-003
036-4410-004
(7) Espaciador de flotador
Dígito 5 Dígito 8
1 o A
2 o B
D
3 o C
todos 1, 2, 3, 4, 5, 6 o 9
Dígito 5
D
9
Up
Dígito 11 = A
8
Dígito 11 = B
(3) Junta tórica
Pieza de repuesto
012-2201-237
Dígito 9 Pieza de repuesto
004-7644-001
A, B, C,
M, N o P
004-7644-002
004-7644-003
consulte a fábrica
(9) Flotador
Pieza de repuesto
consulte a fábrica
7
6
7
6
6
