ML 074211 Manual De Montaje página 35

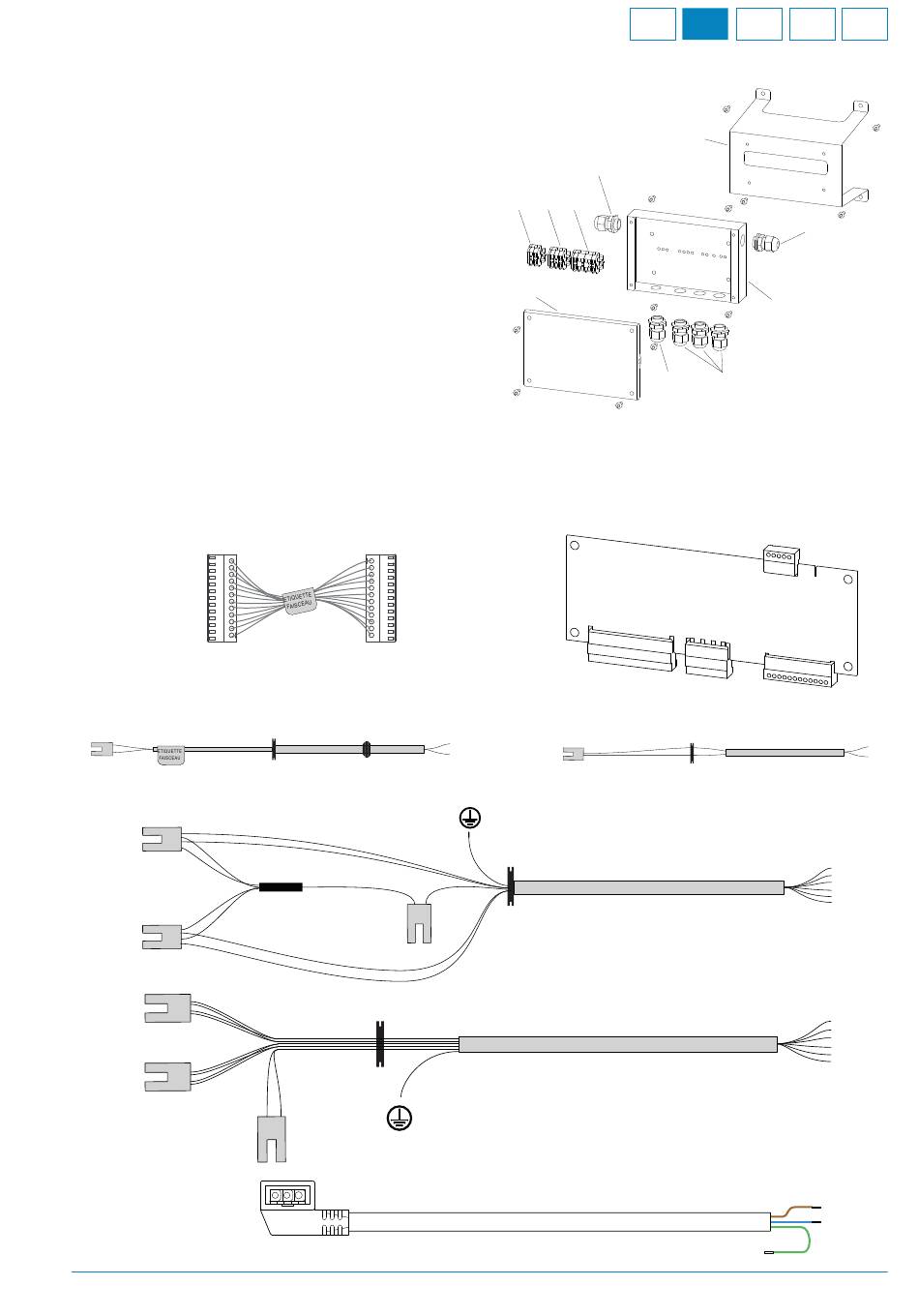

N° Código Designación . . . . . . . . . . . . . . . Tipo . . . Cantidad
51 106361 Borne WAGO . . . . . . . . . . . . . . . 2 polos . . . 01
52 106362 Borne WAGO . . . . . . . . . . . . . . . 3 polos . . . 01
53 106363 Borne WAGO . . . . . . . . . . . . . . . 6 polos . . . 01
54 161016 Prensaestopa . . . . . . . . . . . . . . . . . . . . . . . . 01
55 977074 Carcasa . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01
56 202844 Soporte carcasa . . . . . . . . . . . . . . . . . . . . . . 01
57 252605 Tapa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01
N° Código Designación . . . . . . . . . . . . . . . Tipo . . . Cantidad
218 133218 Cable bomba . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02
219 109360 Haz precableado 24V . . . . . . . . . .A* . . . . . . . . . 01
219 133242 Haz precableado 24V . . . . . . . . . .B* . . . . . . . . . 01
220 109362 Haz precableado inter-tarjeta . . . . . . . . . . . . . . . 01
221 109361 Cable de alimentación . . . . . . . . . .A* . . . . . . . . . 01
221 133241 Cable de alimentación . . . . . . . . . .B* . . . . . . . . . 01
222 165313 Tarjeta kit dos circuitos . . . . . . . . . . . . . . . . . . . . 01
* Ver página 3
220
219 A
221 A
221 B
218
Kit 2 zonas - 074211 / Manual de montaje / 1815 - ES
FR
54
51 52 53
57
54
222
219 B
ES PT IT DE
56
54
55
54
