Preparación y puesta en marcha
3.2 Conexión de periféricos
Conexión del teclado PS/2
Proceda del siguiente modo:
1. Desconecte la unidad.
2. Enchufe el conector del teclado PS/2.
3. En el RI puede asegurar el cable con los alivios de tracción.
4. Vuelva a conectar la unidad.
1
Conexión para teclado PS/2
2
Conexión para ratón PS/2
3
COM2 Conexión para ratón serie

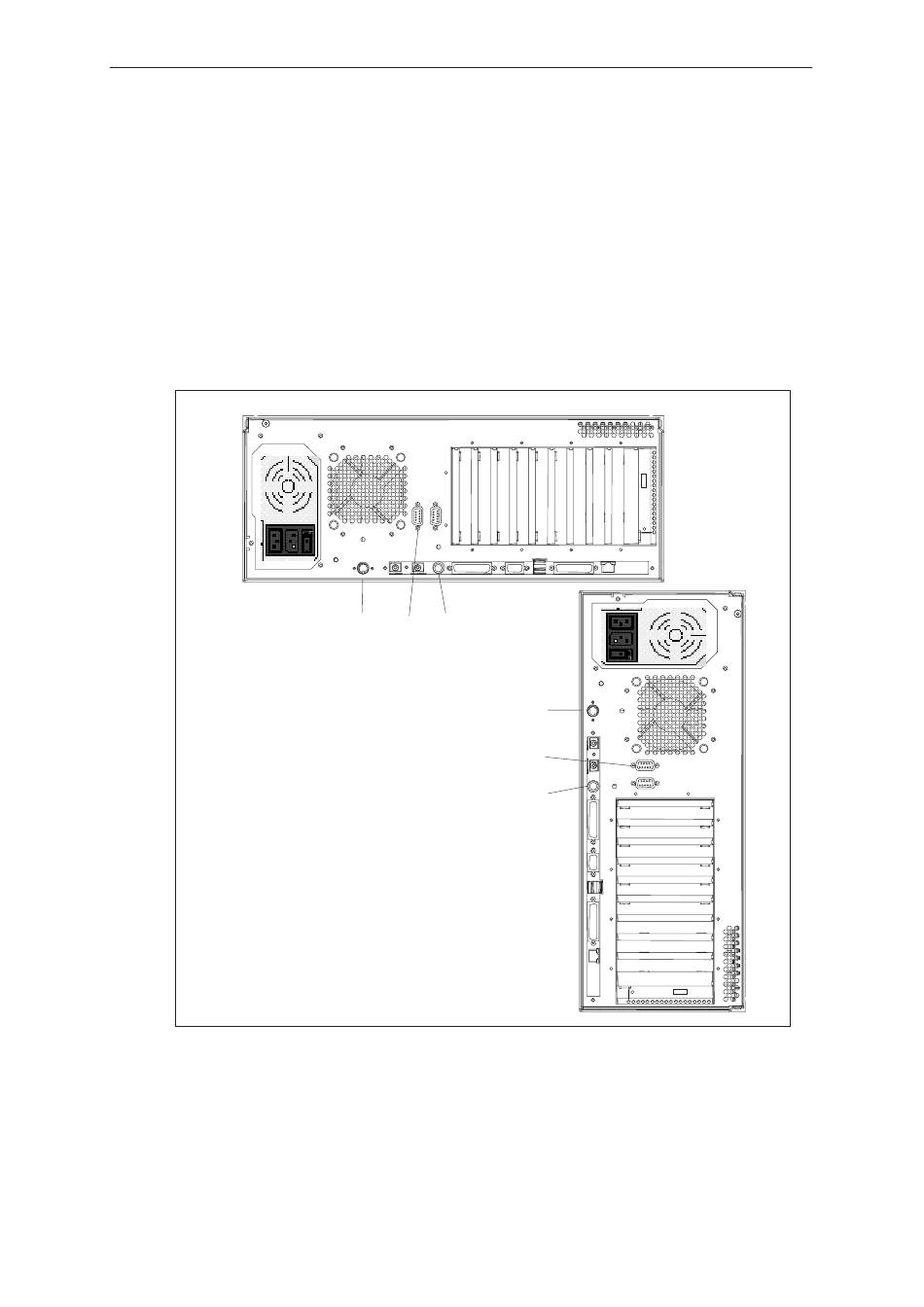

Figura 3-2 Conexiones para el teclado, para el ratón PS/2 y para el ratón serie
3-4
1 3 2
1
3
2
Instrucciones de servicio RI 45 PIII
C79000-Z7078-C816-01
