LIGAÇÕES ELÉCTRICAS
O quadro de comandos no interior de JEDI já está cablado.
Basta inserir a ficha de cabo na tomada de corrente para proceder com a programação dos parâmetros de funcionamento.

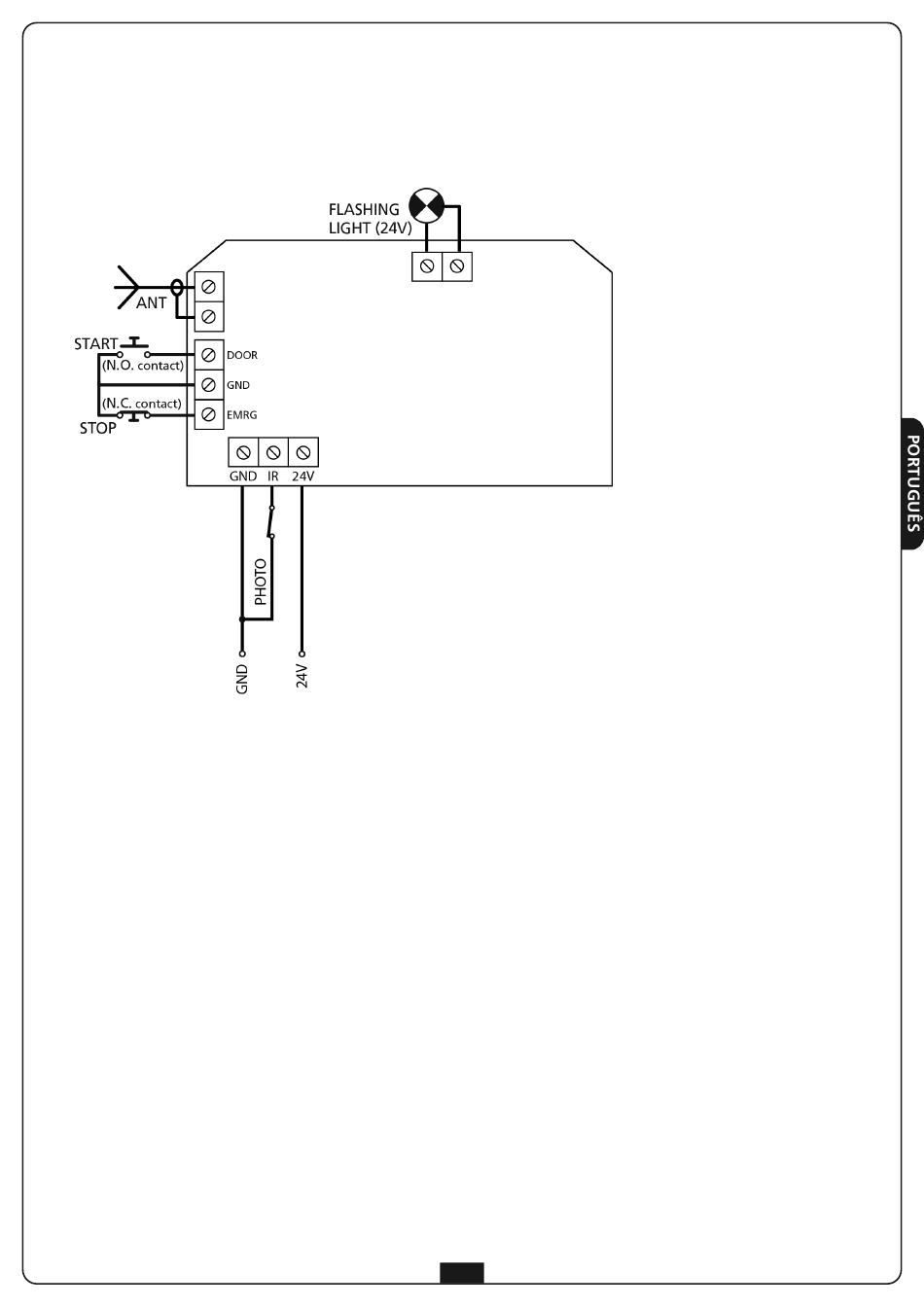

Para a ligação das células fotoeléctricas e do botão de START seguir o esquema indicado abaixo:
