Ensamble De Drenaje / Rebosadero - Series "H" Y "S; Ensamble De Drenaje/Rebosadero - Serie "E - Whitehall E-27-S Instrucciones Para El Funcionamiento Y Cuidado

10
23
24A 24B 24C
8B 8C
8A
26
25
1A 1B 1C
ARTÍCULO NÚMERO DE PIEZA
1A 6531-018-001 ENSAMBLE DE DRENAJE Y REBOSADERO - E-22-P
1B 6531-017-001 ENSAMBLE DE DRENAJE Y REBOSADERO - E-27-S
1C 6531-013-001 ENSAMBLE DE DRENAJE Y REBOSADERO - E-45-S
2A 6509-305-199 TUBO DE DRENAJE - E-22-SP, 2" D.E. x 7-3/8"
2B 6509-325-199 TUBO DE DRENAJE - E-27-S, 2" D.E. x 13-3/4"
2C 6509-335-199 TUBO DE DRENAJE - E-45-S, 2" D.E. x 15-1/2"
3 6508-000-199 CODO DE DRENAJE
4 6504-500-000 JUNTA DE DRENAJE
5 6508-050-199 FILTRO
6 6508-010-199 CONECTOR DE DRENAJE EN FORMA DE T
7A 6509-350-199 TUBO DE DRENAJE - E-22-SP, 2" D.E. x 19"
7B 6509-355-199 TUBO DE DRENAJE - E-27-S, 2" D.E. x 20"
7C 6509-375-199 TUBO DE DRENAJE - E-45-S, 2" D.E. x 24"
8A 6531-053-001 ENSAMBLE DE REBOSADERO E-22-SP, 25"
8B 6531-054-001 ENSAMBLE DE REBOSADERO E-27-S, 26"
8C 6531-055-001 ENSAMBLE DE REBOSADERO E-45-S, 29-5/8"
9 6531-102-199 MANIJA
TORNILLO PHILLIPS (DE ESTRELLA)
10 6502-450-000
DE CABEZA ALOMADA n.º 8-32 x 3/8"
11 6531-110-001 ENSAMBLE DE SEGUIDAD DE FRICCIÓN
WHITEHALL MANUFACTURING • P.O. Box 3527 • City of Industry, CA 91744-0527 EE. UU.
Teléfono (800) 782-7706 • (626) 968-6681 • Fax (626) 855-4862 • Sitio web: www.whitehallmfg.com
7A
5
4
3
2A 2B
DESCRIPCIÓN

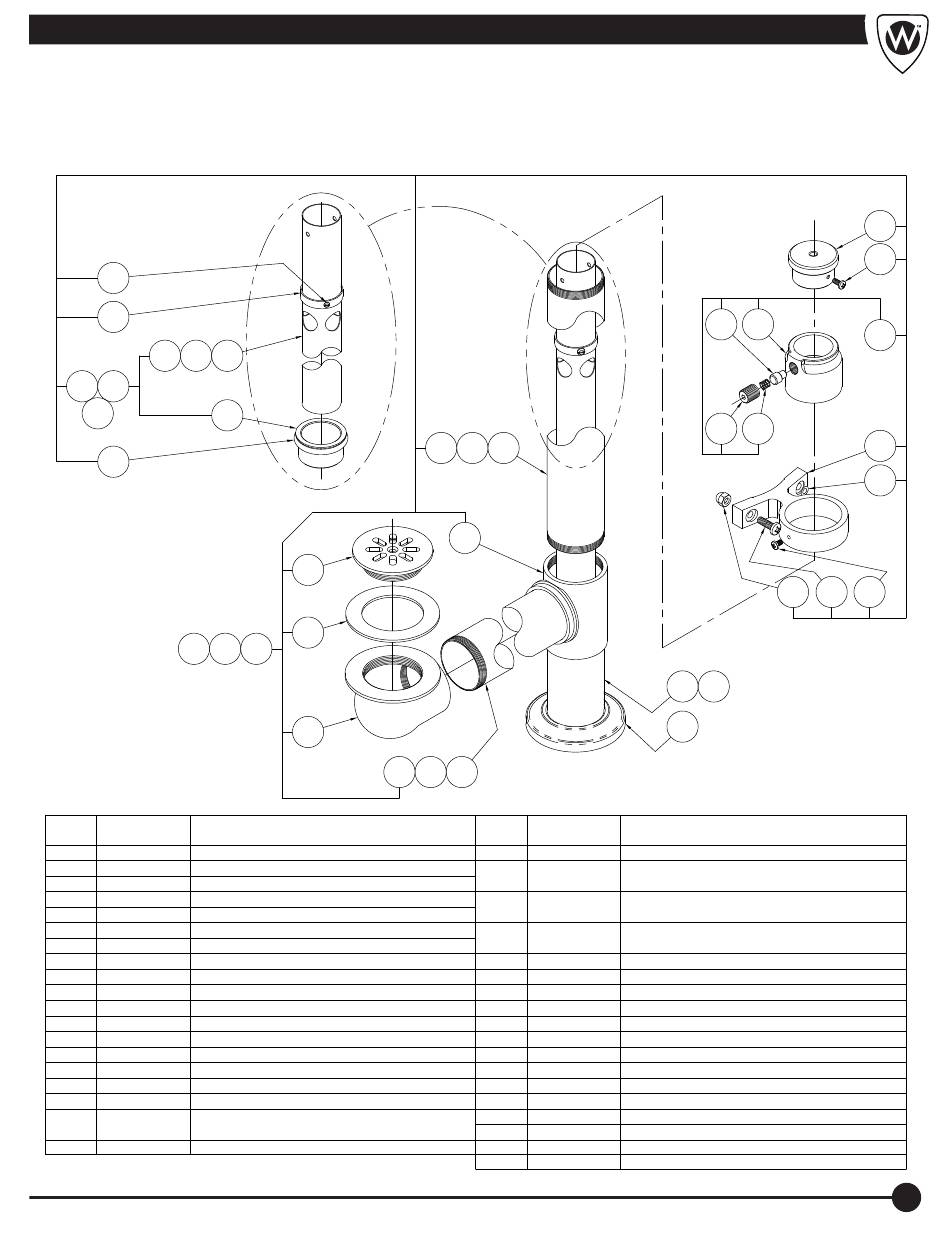

Ensamble de drenaje/rebosadero - Serie "E"

7B 7C
6
2C
ARTÍCULO NÚMERO DE PIEZA
12 6531-100-199 SOPORTE DE REBOSADERO
JUNTA DE SEGURIDAD HELICOIDAL
13 0337-050-000
DE ACERO INOXIDABLE DE 1/4"
TORNILLO PHILLIPS (DE ESTRELLA)
14 6502-103-000
DE CABEZA ALOMADA n.º 8-32 x 1/4"
TORNILLO PHILLIPS (DE ESTRELLA)
15 6502-200-000
DE CABEZA REFORZADA 1/4"-20 x 5/8"
16 6502-520-000 TUERCA DE BELLOTA DE 1/4"-20
17A 6509-405-199 TUBO DE DRENAJE 2" D.E. x 5"
17B 6509-435-199 TUBO DE DRENAJE - E-22-SP, 2" D.E. x 16"
18 6531-104-000 PLACA
19 6531-110-199 CARCASA DE SEGURIDAD DE FRICCIÓN
20 6531-111-199 VÁSTAGO DE SEGURIDAD DE FRICCIÓN
21 6531-113-000 RESORTE
22 6531-112-199 ADAPTADOR DE TENSIÓN
23 6531-101-199 ANILLO (TOPE SUPERIOR)
24A 6509-070-199 TUBO DE REBOSADERO - E-22-SP, 25"
24B 6509-075-199 TUBO DE REBOSADERO - E-27-S, 26"
24C 6509-080-199 TUBO DE REBOSADERO - E-45-S, 29-5/8"
25 6504-221-000 ANILLO EN O
26 6531-103-199 ANILLO EN O DE ACOPLAMIENTO
20 19
22 21
16 15
17A 17B
18
DESCRIPCIÓN
9
10
11
12
13
14
15
