Paso 1. Cableado de campo: Conexiones de comunicación

PANTALLA DE VAPOR-LOGIC

Si su pantalla viene montada y conectada a la placa de control de Vapor-logic de
fábrica, proceda a instalar el siguiente dispositivo que se requiere en el sistema .
Si la pantalla no se envió montada, instale la pantalla en una ubicación de
tal modo que el cable proporcionado tenga la suficiente longitud como para
conectar la pantalla a la placa de control Vapor-logic .
Para conectar una pantalla de Vapor-logic a la placa de control Vapor-logic, inserte
un extremo del cable proporcionado en la placa de control de Vapor-logic en el
terminal P10 (denominado Pantalla) hasta que oiga un clic (consulte también el
diagrama de cableado en la página siguiente) . Enchufe el otro extremo del cable
en la pantalla . Esta conexión proporciona alimentación de CC y comunicación con
la pantalla .
Consulte la precaución que aparece a la derecha antes de tender el cable .
Si se necesita un cable de pantalla más largo, pida un cable de repuesto a
DriSteem (consulte la sección de piezas de repuesto de este manual), o utilice
un cable directo de cuatro conductores o un cable de par trenzado, de cruce
de conductores, de seis conductores conectado a un conector RJ11 .
Tenga en cuenta las condiciones de funcionamiento requeridas que aparecen
en la página 3 .

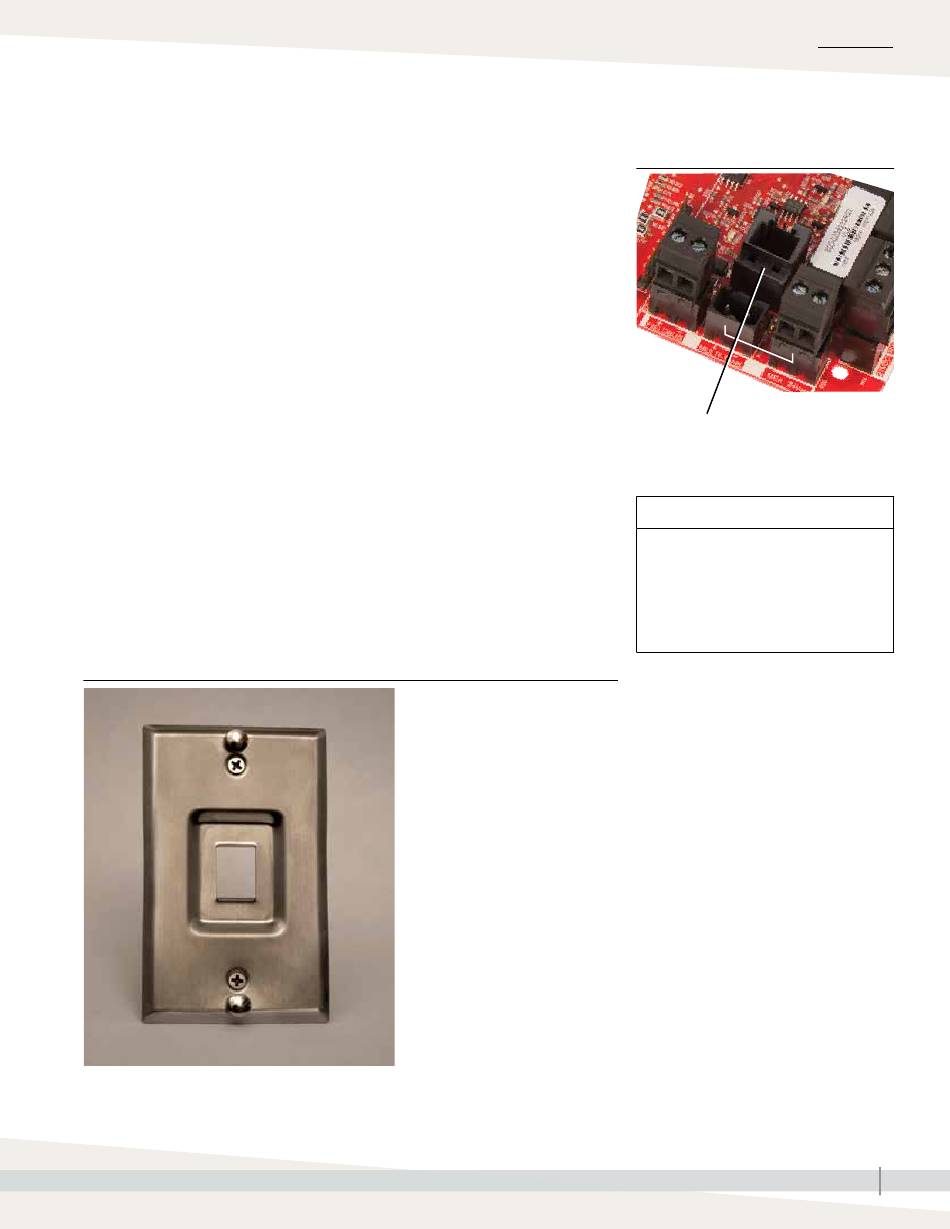

FIGURA 19-2: MONTE LA PANTALLA TÁCTIL EN UNA PARED
UTILIZANDO LA PLACA DE PARED
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO DE LA VERSIÓN 6 DE VAPOR-LOGIC
FIGURA 19-1: TERMINAL P10
Terminal P10:
Pantalla
PRECAUCIÓN
Cable de pantalla táctil
La longitud máxima del cable es de
152 m (500') .
Cuando tienda el cable de la pantalla,
dirija el cable lejos de todo el
cableado de alimentación .
