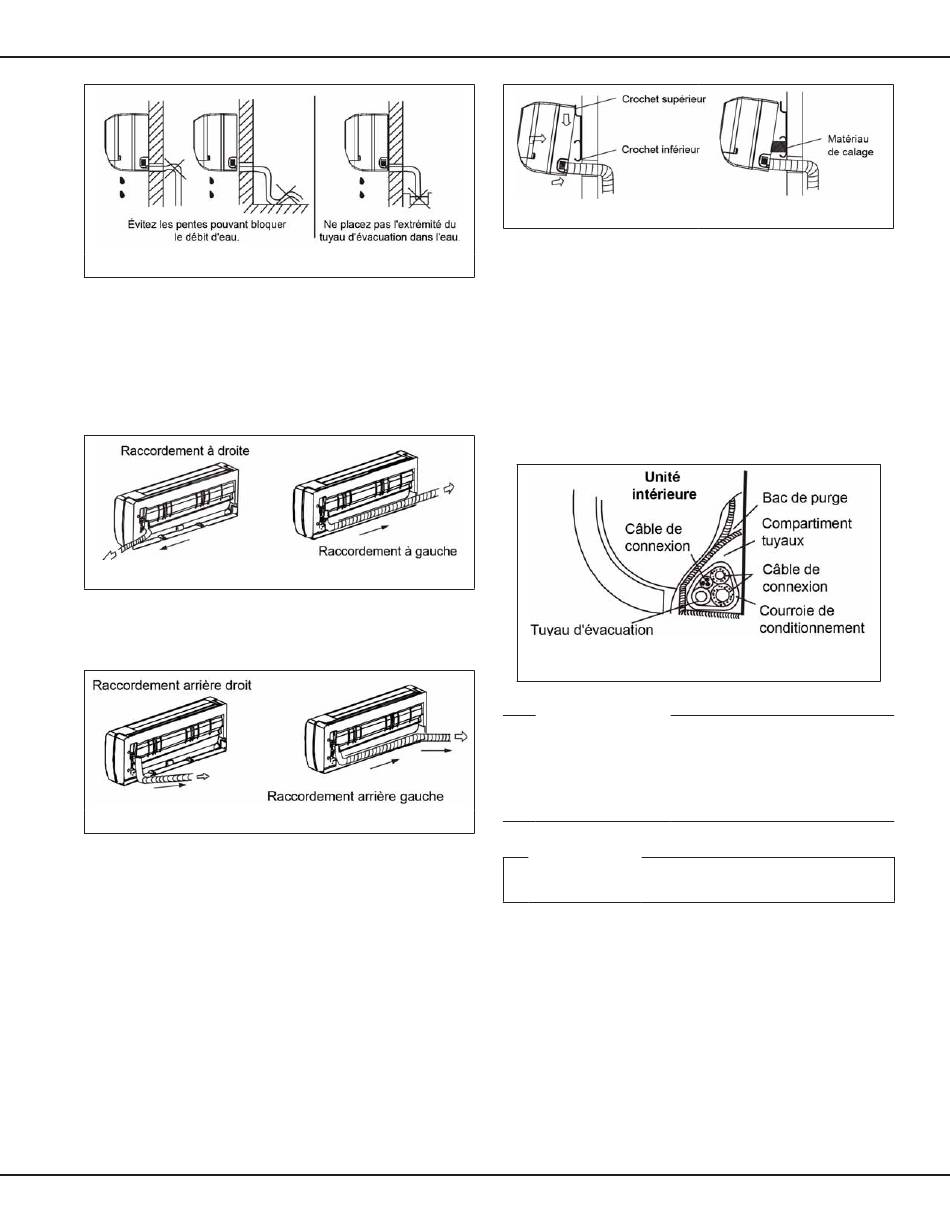

Figure 7
6. Lorsque vous branchez la rallonge du tuyau d'évacuation, isolez
son connecteur grâce à un protecteur de tuyaux. Ne permettez
pas au tuyau d'évacuation de se relâcher.
7. INSTALLATION DE LA CONDUITE DE RÉFRIGÉRANT : Pour le
raccordement de gauche et de droite, retirez la protection du
tuyau du panneau latéral. (Figure 8).
Figure 8
8. Pour le raccordement arrière droit et le raccordement arrière
gauche, procédez à l'installation tel qu'illustré sur la Figure 9.
Figure 9
Pour effectuer des connexions de tube de réfrigérant, reportez-
vous à Serrer les connexions de de la section de connexion de
raccordement du réfrigérant.
I '
nSTallaTIon dE l UnITé InTéRIEURE
9. Faites passer la tuyauterie à travers le trou de la paroi.
10. Placez la griffe supérieure située à l'arrière de l'unité intérieure
sur le crochet supérieur de la plaque d'installation. Déplacez
l'unité intérieure d'un côté à l'autre afin de vous assurer qu'elle
soit montée de manière sûre. (Voir Figure 10).
Remarque : En plaçant un matériau de calage entre l'unité
intérieure et la paroi, le placement du raccordement est
plus facile (voir Figure 11). RETIREz LE MATÉRIAU DE CALAGE
LORSqUE LE RACCORDEMENT EST TERMINÉ.
IO-413A
Figure 10
11. Poussez la partie inférieure de l'unité intérieure contre la paroi.
Déplacez l'unité intérieure d'un côté à l'autre, et de haut en bas,
afin de vous assurer qu'elle soit accrochée de manière sûre.
R
aCCoRdEMEnT ET CondITIonnEMEnT
Empaquetez les tubes, le câble de connexion et le tuyau
d'évacuation de manière sûre avec du ruban tel qu'illustré sur la
Figure 12.
Étant donné que l'eau condensée de l'arrière de l'unité intérieure
est collectée dans le bac de purge et évacuée hors de la pièce via
un tuyau, ne mettez rien d'autre dans le bac de purge.
r
emArques importAntes
◊ l'
Unité intérieUre Doit être connectée avant l
◊ l '
e tUyaU D évacUation ne Doit paS Se relâcher
◊ i
Solez leS DeUx raccorDementS aUxiliaireS
◊ v
eillez à ce qUe le tUyaU D
poSitionner SUr le côté SUpérieUr peUt entraîner le DéborDement DU bac De pUrge à l
' .
l Unité
◊ l '
e tUyaU D évacUation Doit être incliné verS le baS poUr permettre Une conDenSation correcte
I
A
ttention
v
eillez à ce qUe le raccorDement ne Sépare paS l
'
câblage D alimentation avec D
i
nstallation de l
p '
RéCaUTIonS d InSTallaTIon ExTéRIEURE
• Installez l'unité extérieure sur une base rigide pour réduire le
niveau sonore et les vibrations.
• Placez l'unité extérieure de façon à minimiser la restriction de
l'air d'évacuation.
• Protégez l'unité des vents dominants. Pour un fonctionnement
correct de l'unité, placez l'unité le long d'une paroi ou utilisez
une plaque de protection contre la poussière ou une plaque
de blindage.
www.goodmanmfg.com
Figure 11
Figure 12
' .
Unité extérieUre
.
.
'
évacUation Soit poSitionné SUr le côté inférieUr DU tUbage empaqUeté
'
Unité intérieUre De la paroi
' .
aUtreS câblageS
'
unité extérieure
. l
e
'
intérieUr De
.
. n'
enchevêtrez jamaiS le
