Para bases individuales, instale el filtro de
aire fresco como se explicó anteriormente
y simplemente bombee desde la fuente
de aire fresco directamente al puerto AIR
de la base.
Para configuraciones de múltiples bases
en las que el aire fresco se suministra a la
base a través de un conducto sellado,
comience por instalar el filtro de aire
fresco en cada una de las bases. Se
debe colocar una válvula de
comprobación unidireccional en la línea
entre el acople en T del colector de aire
fresco y cada base para garantizar la
pureza del aire fresco. Consulte
"Instalación de bases múltiples con
colector de aire fresco" más delante, para
obtener instrucciones más detalladas.
Configuraciones de múltiples bases
con colector de aire fresco
Para obtener más información sobre
estro, consulte Nota de aplicaciones Nº
AN20050722, disponible en
http://www.biosystems.com.
Es necesario utilizar el colector 54-46-116
cuando se va a utilizar más de una base
con una fuente de aire externa, ya sea
con un cilindro de "aire cero" o un
conducto sellado conectado a una fuente
de aire fresco.
El colector 54-46-116 se compone de:
(3) pequeños acoples negros en forma
de T
(4) válvulas de comprobación
unidireccionales de limpieza
(10) tuberías de gas de 12 cm de
largo
(1) tubería de gas de 25 cm de largo
Conjunto de tuberías 54-46-115
1a. Si la fuente de aire fresco es un
cilindro de gas de calibración, conecte
el regulador de flujo a demanda en el
cilindro de gas de calibración y
continúe con el paso 2.
1b. Si la fuente de aire fresco es un
conducto sellado conectado a una
fuente externa de aire fresco, instale
el filtro de aire en cada base según se
ha descrito anteriormente y continúe
con el paso 2.
2. Modifique el conjunto de tubería como
sigue en función del número de bases
que vaya a conectar. Si se van a
utilizar 4 bases, no es necesario hacer
modificaciones. Para 2 ó 3 bases,
comience por separar las tuberías por
donde se describe a continuación.
2 bases
Puntos de separación de tubería
Una vez realizado, separe las dos
partes. La sección que se va a utilizar
se muestra en las siguientes
imágenes (dependiendo del número
de bases).
A fuente de
aire fresco

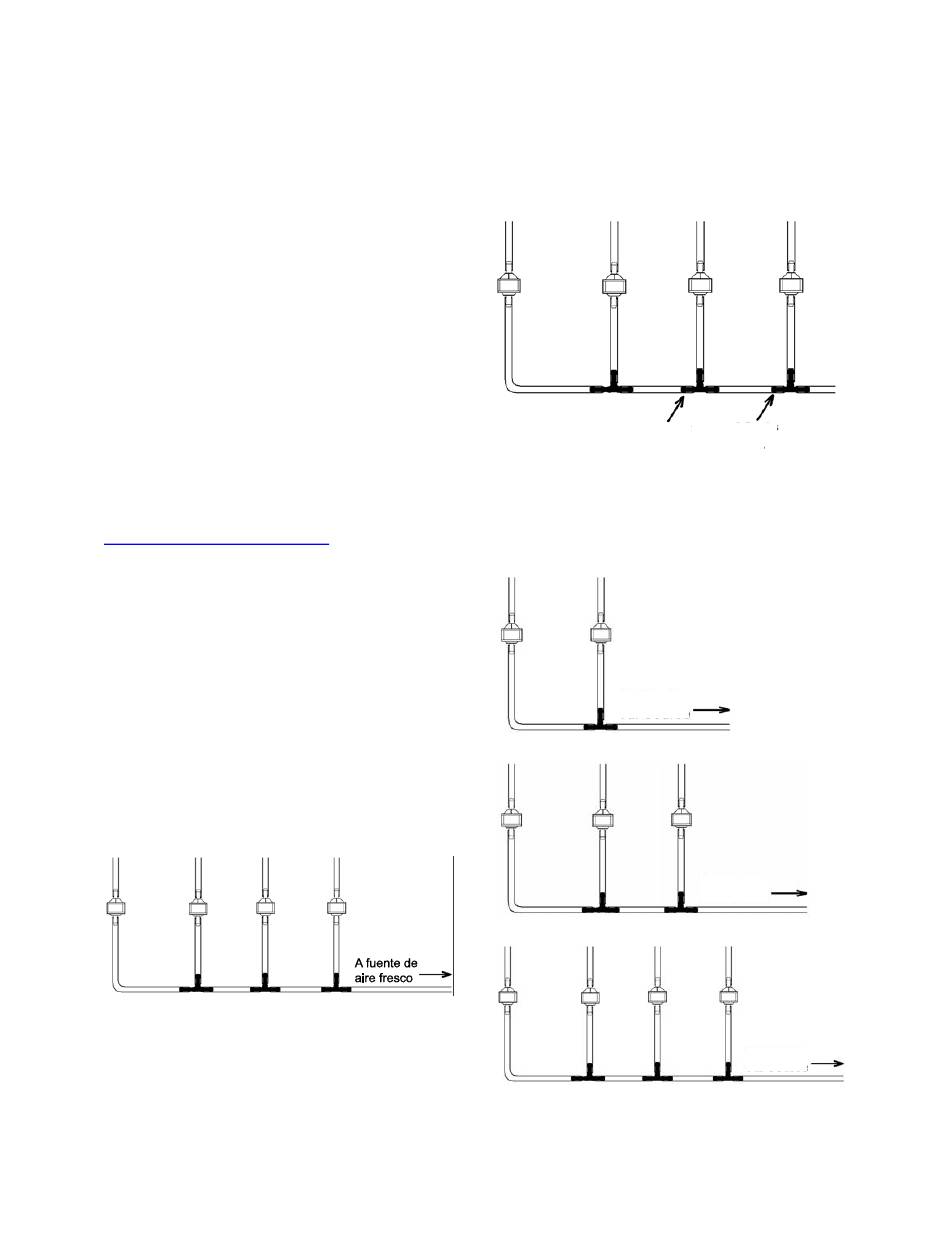

Tuberías de aire fresco para dos bases
Tuberías de aire fresco para 3 bases
Tuberías de aire fresco para 4 bases
3. Coloque las tuberías por encima de
las válvulas de comprobación al filtro
que se instaló en la base en el paso 2.
14
3 bases
A fuente de
aire fresco
A fuente de
aire fresco
