Capítulo 1. Instalación
1.5 Instalación de transmisores de temperatura y presión
Los transmisores de presión y temperatura opcionales se pueden instalar cerca de los puertos de transductor ultrasónico
como parte de la célula de flujo. Asegúrese de respetar los requisitos de ubicación indicados anteriormente en este
capítulo. Los transmisores deben enviar una señal de 0/4-20 mA al XGF868i. A su vez, XGF868i debe estar equipado
con una tarjeta opcional adecuada para procesar las señales y proporcionar alimentación de 24 V CC a los transmisores.
Se puede utilizar cualquier transmisor o sensor, pero su precisión debe ser, como mínimo, del ±0,5% de la lectura.
Nota: Las sondas resistivas (RTD, Resistive Thermal Devices) son una buena opción para medir la temperatura.
Los transmisores se suelen montar en la celda de flujo usando puertos roscados NPT hembra de 1/2" o 3/4". Si la
tubería está aislada, puede que sea necesario alargar el acoplamiento para tener un acceso más cómodo. Los
transmisores también pueden utilizar otros tipos de puertos de montaje, como puertos embridados.
La Figura 1 muestra la disposición típica de montaje de los transmisores de presión y temperatura. El sensor de
temperatura debería extenderse en el tubo de 1/4 a 1/2 veces el diámetro interior del tubo.

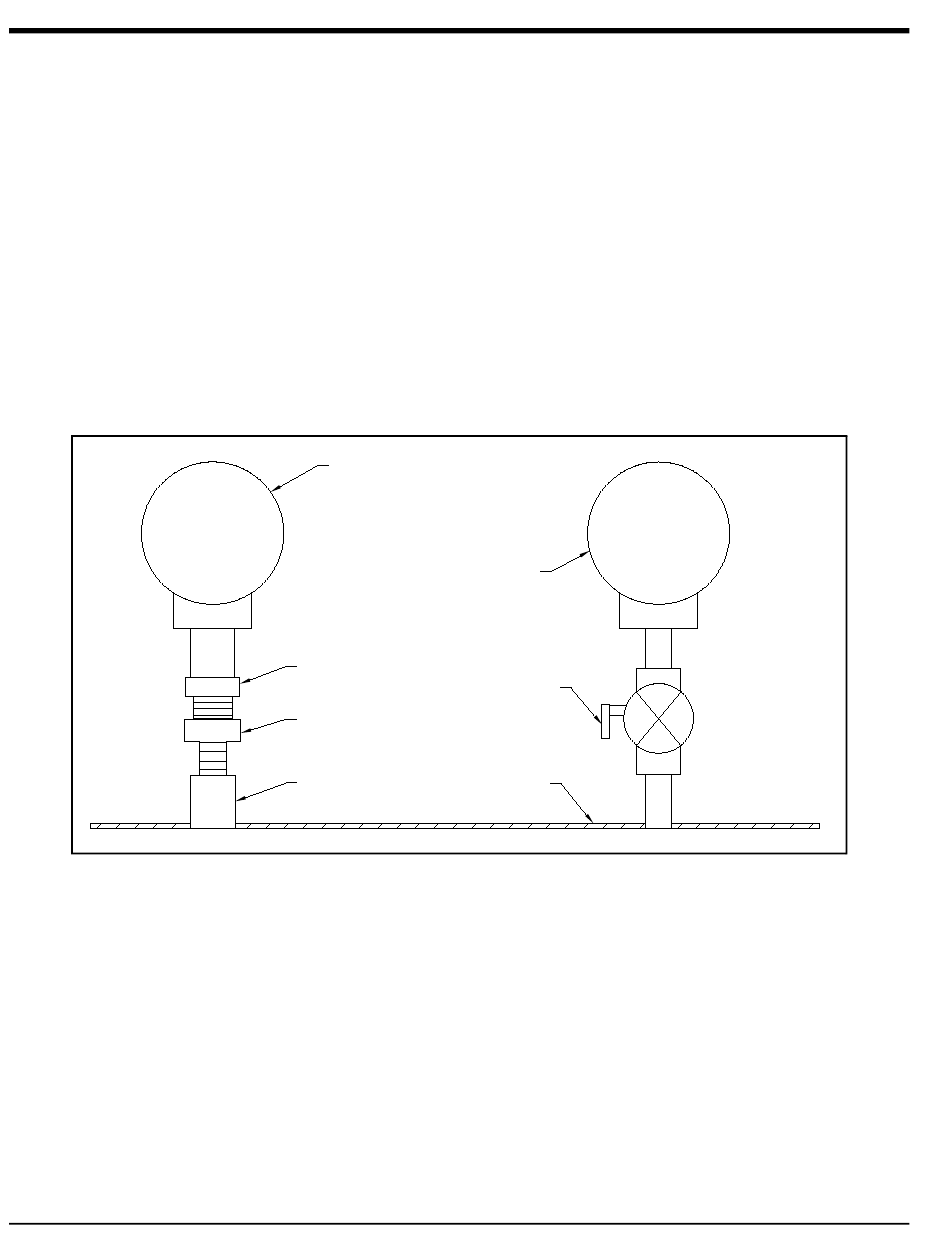

Figura 1: Ejemplo de montaje de transmisores de temperatura y de presión
4
Transmisor de temperatura:
Transmisor de presión
RTD
Válvula de aislamiento
Termopozo
Pared de la
Unión
celda de flujo
DigitalFlow™ XGF868i Guía de inicio
