Formas de onda matemáticas
Frecuencia Nyquist y escalonamiento en el dominio de frecuencia
NOTA
La frecuencia Nyquist es la máxima frecuencia que puede adquirir sin escalonamiento un
osciloscopio de digitalización en tiempo real. Esta frecuencia es la mitad de la tasa de
muestra. Las frecuencias que superen este nivel presentarán submuestreo, lo cual genera
escalonamiento. La frecuencia Nyquist también se denomina frecuencia de repliegue porque
los componentes de la frecuencia escalonada se repliegan de esa frecuencia al ver el dominio
de frecuencia.
El escalonamiento surge cuando en la señal hay componentes de frecuencia que
superan la mitad de la tasa de muestra. Dado que el espectro FFT se ve limitado
por esta frecuencia, los componentes superiores se muestran a una frecuencia
inferior (escalonada).

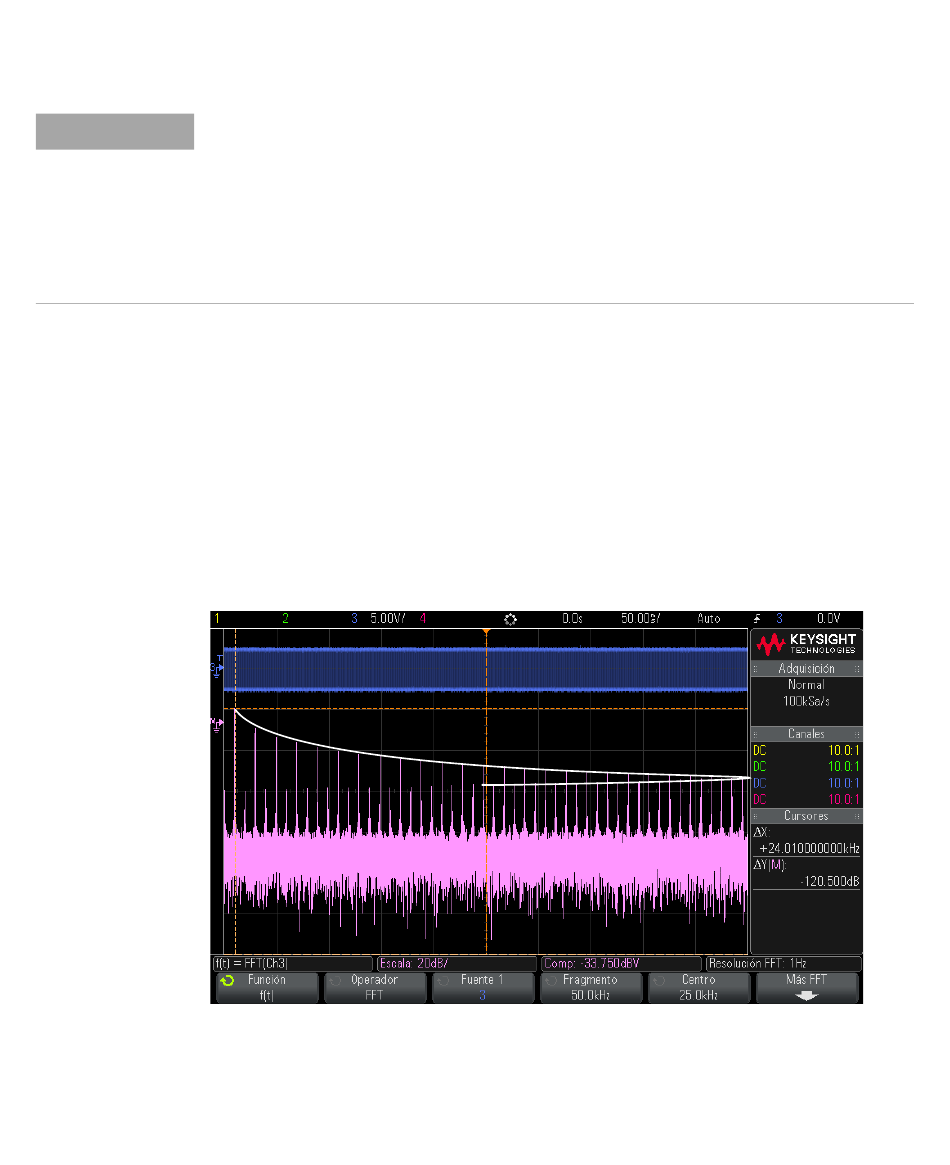

En la figura siguiente se muestra el escalonamiento. Se trata del espectro de una
onda cuadrada de 990 Hz que tiene mucha armonía. La tasa de muestra está
fijada en 100 kSa/s y el osciloscopio muestra el espectro. La forma de onda
representada muestra los componentes de la señal de entrada sobre la frecuencia
Nyquist replicados (escalonados) en la pantalla y reflejados en el flanco derecho.
Imagen 9 Escalonamiento
