Descripciones de parámetros
3.13 Parámetros: 13-** Smart Logic Control

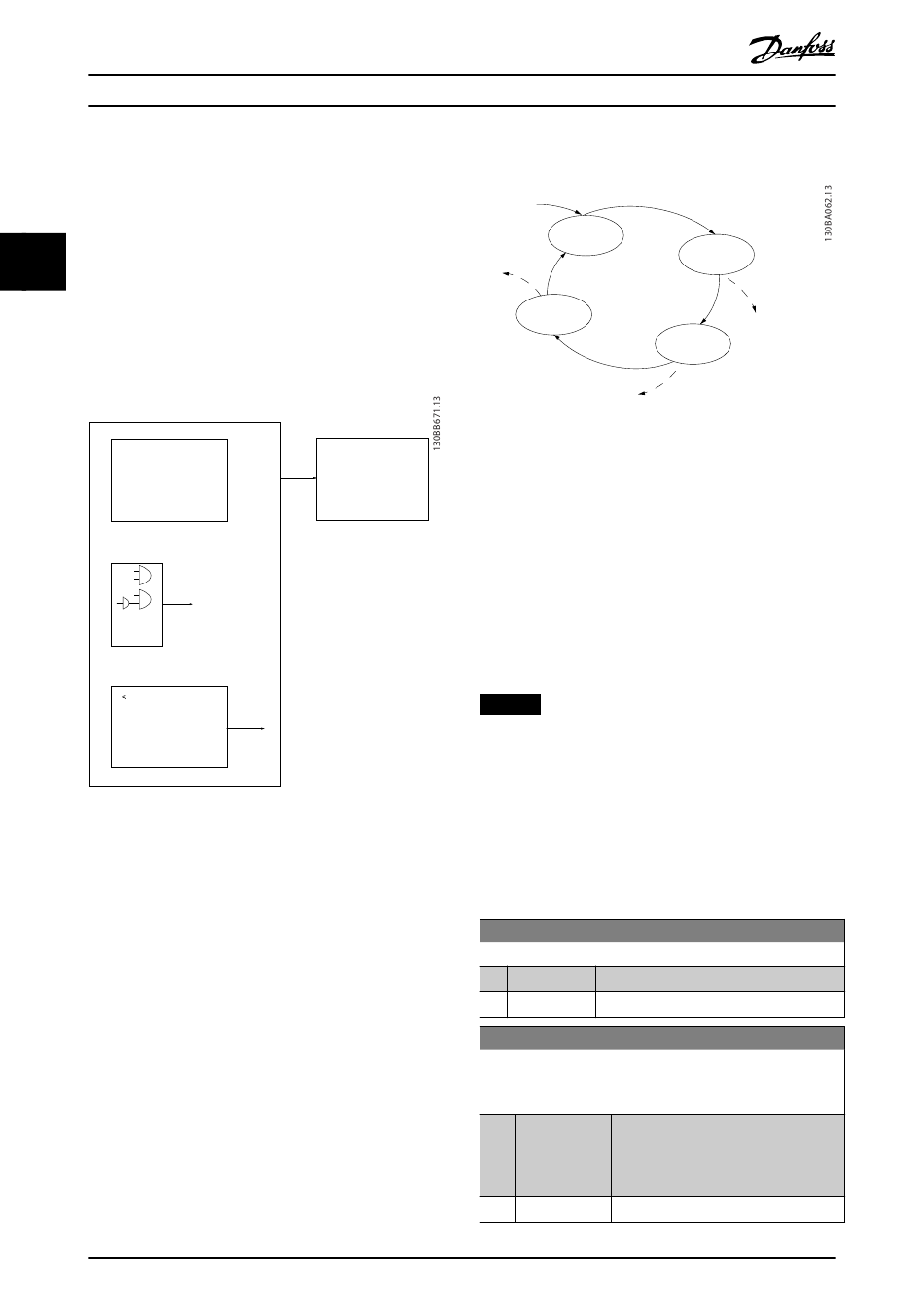

El Smart Logic Control (SLC) es una secuencia de acciones
definidas por el usuario (consulte el parámetro 13-52 Acción
Controlador SL) y ejecutadas por el SLC cuando el evento
asociado definido por el usuario (consulte el
3 3
parámetro 13-51 Evento Controlador SL) es evaluado como
verdadero por el SLC.
La condición para que se produzca un evento puede ser
un estado determinado o que la salida de una regla lógica
o un operando comparador pase a ser verdadero. Esto da
lugar a una acción asociada, como se indica:
Par. 13-51
SL Controller Event
Running
Warning
Torque limit
Digital input X 30/2
. . .
Par. 13-43
Logic Rule Operator 2
. . .
. . .
Par. 13-11
Comparator Operator
=
TRUE longer than..
. . .
. . .
Ilustración 3.51 Smart Logic Control (SLC)
Los eventos y las acciones están numerados y vinculados
en parejas (estados). Esto significa que cuando se cumpla
el primer evento (cuando se haga verdadero) se ejecutará
la primera acción. Después de esto, se evalúan las
condiciones del segundo evento y, si son verdaderas, se
ejecuta la segunda acción, y así sucesivamente. En cada
momento solo se evalúa un evento. Si un evento se evalúa
como falso, no sucede nada (en el SLC) durante el intervalo
de exploración actual y no se evalúan otros eventos. Esto
significa que cuando el SLC se inicia, este evalúa el primer
«evento» (y solo el primer «evento») en cada intervalo de
exploración. Solo cuando el primer evento se evalúa como
verdadero, el SLC ejecuta la primera acción y comienza a
evaluar el segundo evento. Se pueden programar de 1 a
20 eventos y acciones.
Cuando se haya ejecutado el último evento o acción, la
secuencia volverá a comenzar desde el primer evento o
acción. La Ilustración 3.52 muestra un ejemplo con tres
eventos o acciones:
150
®
VLT AutomationDrive FC 301/302
Par. 13-52
SL Controller Action
Coast
Start timer
Set Do X low
Select set-up 2
. . .
Danfoss A/S © 08/2016 Reservados todos los derechos.
Start
event P13-01
Estado 1
Evento 1/
Acción 1
Stop
event P13-02
Estado 4
Evento 4/
Acción 4
Ilustración 3.52 Eventos y acciones
Arranque y parada del SLC
Inicie y detenga el SLC seleccionando [1] No o [0] Sí en el
parámetro 13-00 Modo Controlador SL. El SLC siempre
comienza en estado 0 (donde evalúa el evento [0]). El SLC
se inicia cuando el evento de arranque (definido en el
parámetro 13-01 Evento arranque) se evalúa como
verdadero (siempre que esté seleccionado [1] Sí en el
parámetro 13-00 Modo Controlador SL). El SLC se detiene
cuando el evento de parada (parámetro 13-02 Evento
parada) sea verdadero. El Parámetro 13-03 Reiniciar SLC
reinicia todos los parámetros del SLC e inicia la progra-
mación desde el comienzo.
AVISO!
El SLC solo está activo en modo automático, no en modo
manual.
3.13.1 13-0* Ajustes SLC
Utilice los ajustes de SLC para activar, desactivar y reiniciar
la secuencia del Smart Logic Control. Las funciones lógicas
y los comparadores siempre funcionan en segundo plano,
abriendo el control individual de las entradas y salidas
digitales.
13-00 Modo Controlador SL
Option: Función:
[0] Desactivado Desactiva el controlador Smart Logic.
[1] Activado Activa el controlador Smart Logic.

13-01 Evento arranque

Seleccione la entrada booleana (verdadero o falso) para activar el
Smart Logic Control.
Option: Función:
[0] Falso Seleccione la entrada booleana
(verdadero o falso) para activar el Smart
Logic Control.
Introduce el valor fijo: falso.
[1] Verdadero Introduce el valor fijo: verdadero
Estado 2
Evento 2/
Acción 2
Stop
event P13-02
Estado 3
Evento 3/
Acción 3
Stop
event P13-02
